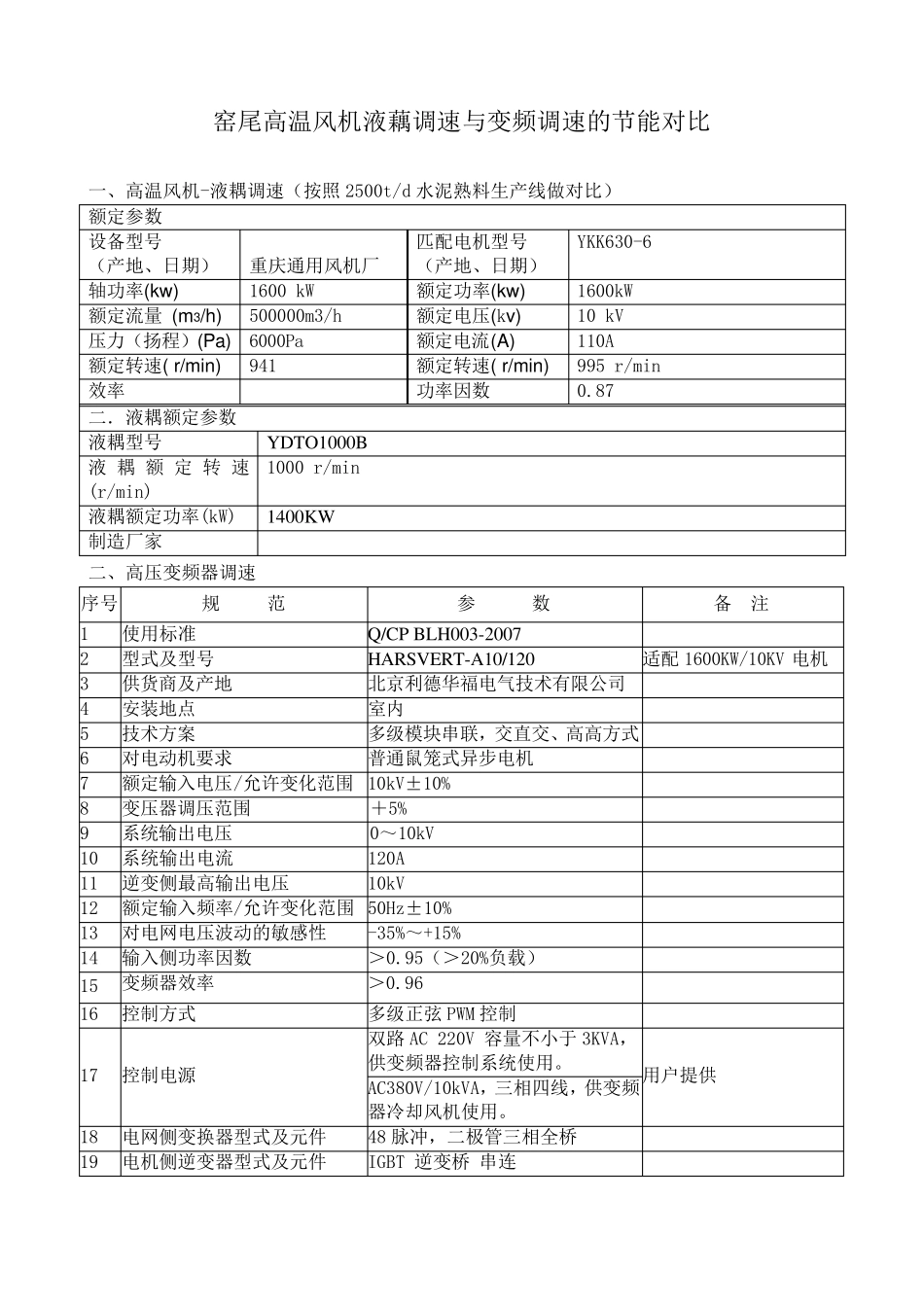

窑尾高温风机液藕调速与变频调速的节能对比 一、高温风机-液耦调速（按照2500t/d 水泥熟料生产线做对比） 额定参数 设备型号 （产地、日期） 重庆通用风机厂 匹配电机型号 （产地、日期） YKK630-6 轴功率(kw ) 1600 kW 额定功率(kw ) 1600kW 额定流量 (m3/h) 500000m3/h 额定电压(kv) 10 kV 压力（扬程）(Pa) 6000Pa 额定电流(A) 110A 额定转速( r/min) 941 额定转速( r/min) 995 r/min 效率 功率因数 0.87 二．液耦额定参数 液耦型号 YDTO1000B 液耦 额定转 速(r/min) 1000 r/min 液耦额定功率(kW) 1400KW 制造厂家 二、高压变频器调速 序号 规 范 参 数 备 注 1 使用标准 Q/CP BLH003-2007 2 型式及型号 HARSVERT-A10/120 适配1600KW/10KV 电机 3 供货商及产地 北京利德华福电气技术有限公司 4 安装地点 室内 5 技术方案 多级模块串联，交直交、高高方式 6 对电动机要求 普通鼠笼式异步电机 7 额定输入电压/允许变化范围 10kV±10% 8 变压器调压范围 ＋5% 9 系统输出电压 0～10kV 10 系统输出电流 120A 11 逆变侧最高输出电压 10kV 12 额定输入频率/允许变化范围 50Hz±10% 13 对电网电压波动的敏感性 -35%～+15% 14 输入侧功率因数 ＞0.95（＞20%负载） 15 变频器效率 ＞0.96 16 控制方式 多级正弦 PWM 控制 17 控制电源 双路 AC 220V 容量不小于 3KVA， 供变频器控制系统使用。 用户提供 AC380V/10kVA，三相四线，供变频器冷却风机使用。 18 电网侧变换器型式及元件 48 脉冲，二极管三相全桥 19 电机侧逆变器型式及元件 IGBT 逆变桥 串连 序号 规 范 参 数 备 注 20 电隔离部分是否采用光纤电缆 采用安捷伦光纤连接 21 冷却方式 强迫风冷 22 标准控制连接 硬连接 23 过程控制方式 开环 24 操作界面 中文人机界面（易控面板） 25 变频装置外形尺寸 (长×深×高) 7254m m ×1300m m ×2634m m 含旁路柜 26 变频装置重量 9400kg 27 防护等级 IP30 28 柜体摆放方式 并列安装（变频器与旁路柜） 29 柜体颜色 HARSVERT 第三代标准颜色 灰 皱 0212A ， 型 号：TH507(门色)；黑皱 型号：TH505(框架色） 30 进出线方式 下进出线 三、应用高压变频器的优点 1、应用高压变频器的必要性 现场中的高温风机等高能耗设备，其输出功率不能随生产负荷变化而变化...
