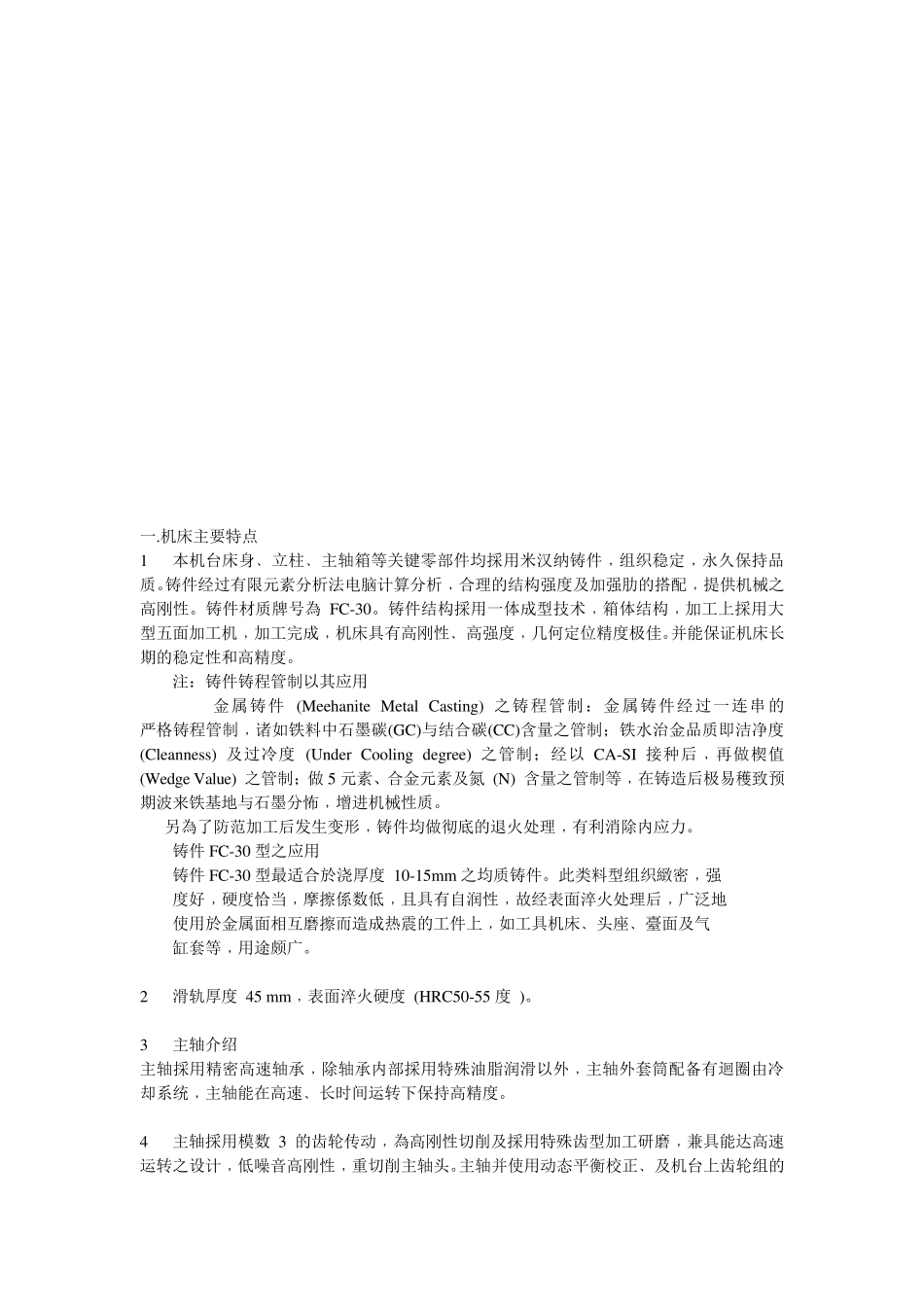

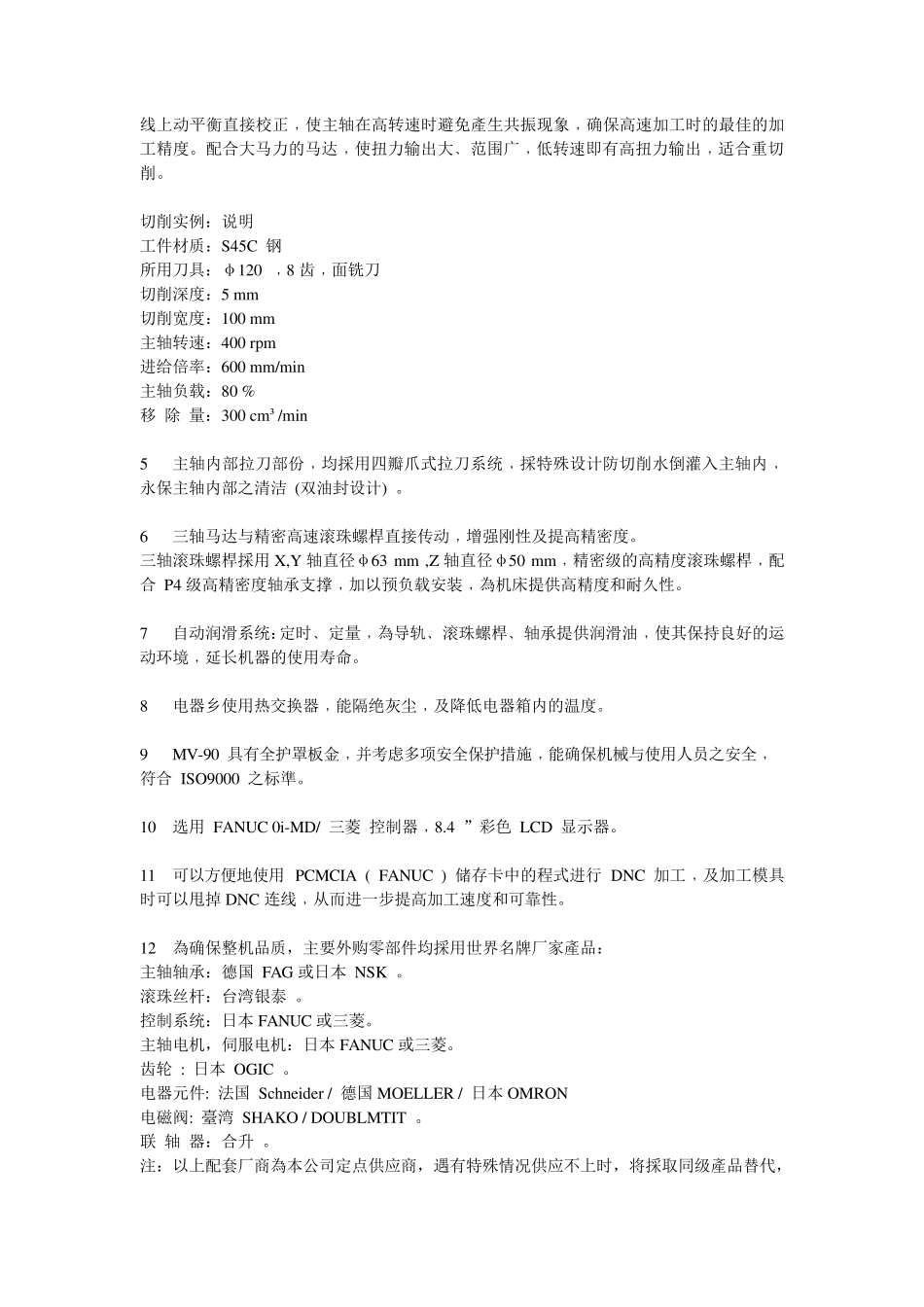

立式加工中心 MV-85(BT-50)规格书 大侨精机股份有限公司 上海大侨允德机械工业有限公司 目录 一、 机床主要特点 二、 主要技术规格 三、 机械规格表 四、 主机标準配备 五、 主要零部件製造商 六、 控制器标準功能 七、 选择性配备 八、 安装、调试、验收、培训及售后服务 一.机床主要特点 1 本机台床身﹑立柱﹑主轴箱等关键零部件均採用米汉纳铸件﹐组织稳定﹐永久保持品质。铸件经过有限元素分析法电脑计算分析﹐合理的结构强度及加强肋的搭配﹐提供机械之高刚性。铸件材质牌号為 FC-30。铸件结构採用一体成型技术﹐箱体结构﹐加工上採用大型五面加工机﹐加工完成﹐机床具有高刚性﹑高强度﹐几何定位精度极佳。并能保证机床长期的稳定性和高精度。 注：铸件铸程管制以其应用 金属铸件 (Meehanite Metal Casting) 之铸程管制：金属铸件经过一连串的 严格铸程管制﹐诸如铁料中石墨碳(GC)与结合碳(CC)含量之管制；铁水治金品质即洁净度 (Cleanness) 及过冷度 (Under Cooling degree) 之管制；经以 CA-SI 接种后﹐再做楔值 (Wedge Valu e) 之管制；做5 元素、合金元素及氮 (N) 含量之管制等﹐在铸造后极易穫致预期波来铁基地与石墨分怖﹐增进机械性质。 另為了防范加工后发生变形﹐铸件均做彻底的退火处理﹐有利消除内应力。 铸件 FC-30 型之应用 铸件 FC-30 型最适合於浇厚度 10-15mm 之均质铸件。此类料型组织緻密﹐强 度好﹐硬度恰当﹐摩擦係数低﹐且具有自润性﹐故经表面淬火处理后﹐广泛地 使用於金属面相互磨擦而造成热震的工件上﹐如工具机床﹑头座﹑臺面及气 缸套等﹐用途颇广。 2 滑轨厚度 45 mm﹐表面淬火硬度 (HRC50-55 度 )。 3 主轴介绍 主轴採用精密高速轴承﹐除轴承内部採用特殊油脂润滑以外﹐主轴外套筒配备有迴圈由冷却系统﹐主轴能在高速﹑长时间运转下保持高精度。 4 主轴採用模数 3 的齿轮传动﹐為高刚性切削及採用特殊齿型加工研磨﹐兼具能达高速运转之设计﹐低噪音高刚性﹐重切削主轴头。主轴并使用动态平衡校正﹑及机台上齿轮组的线上动平衡直接校正﹐使主轴在高转速时避免產生共振现象﹐确保高速加工时的最佳的加工精度。配合大马力的马达﹐使扭力输出大﹑范围广﹐低转速即有高扭力输出﹐适合重切削。 切削实例：说明 工件材质：S45C 钢 所用刀具：φ120 ﹐8 齿﹐面铣刀 切削深度：5 mm 切削宽度：100 mm 主轴转速：400 rpm 进给倍率...
