立式加工中心精度检验表

立式加工中心精度检验表_第1页
1/10
立式加工中心精度检验表_第2页
2/10
立式加工中心精度检验表_第3页
3/10

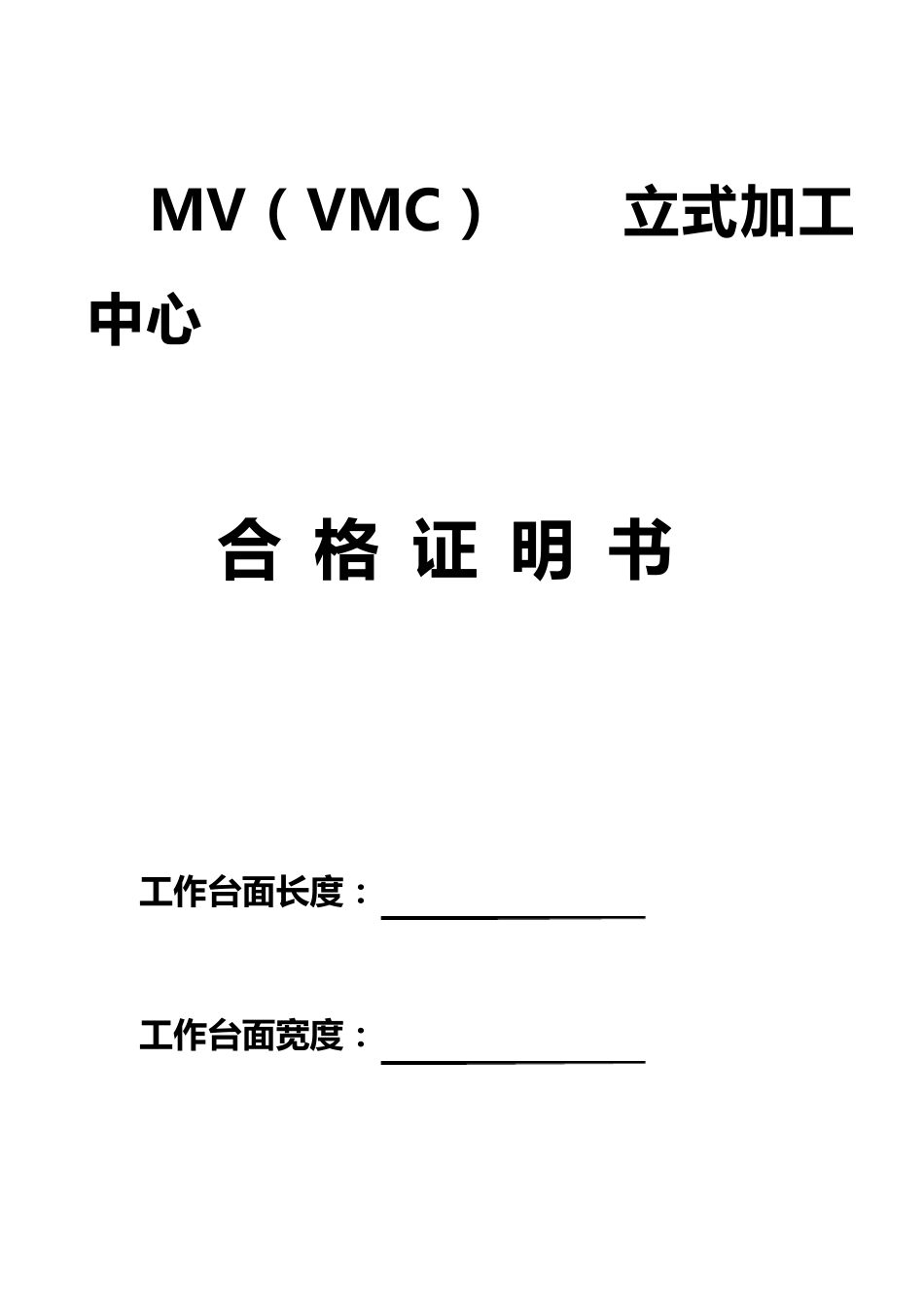

MV( VMC) 立 式 加 工中心 合 格 证 明 书 工 作台面长度: 工 作台面宽度: 机 床 出 厂 编 号 : 中 华 人 民 共 和 国 合 格 证 明 书 共 6 页 第 1 页 本 机 床 经 检 验 合 格 , 准 予 出 厂 ! 本 检 验 标 准 依 据GB/T 18400.2-2010《 立 式 加工 中 心 几 何 精 度 检 验 要 求 》 制 定 。 检 验 员: 检 验 负责人: 年 月 日 合 格 证 明 书 共 6 页 第 2 页 序号 检验项目 检 验 示 图 精 度 mm 允 差 实 测 1 X 轴 轴 线 运 动 的角 度 偏 差 a:在 平 行 于 移 动方 向 的 Z-X 垂 直平 面 内 ( 俯 仰 ) b: 在 垂 直 于 移动 方 向 的Y-Z 垂直 平 面 内 ( 倾 斜 ) c::在XY 水 平 面内 ( 偏 摆 ) a: b: c a)、 b) 、 c) 0.060/1000 2 Y 轴 轴 线 运 动 的角 度 偏 差 a) 在 平 行 于 移动 方 向 的 Y-Z 垂直 平 面 内 ( 俯 仰 ) b)在 垂 直 于 移 动方 向 的 Z-X 垂直 平 面 内 ( 倾斜 ) c::在 XY 水 平 面 内 ( 偏 摆 ) a b c a)、 b) 、 c) 0.060/1000 合 格 证 明 书 共 6 页 第 3 页 序号 检验项目 检 验 示 图 精 度 mm 允 差 实 测 3 Z 轴 轴 线 运 动 的角 度 偏 差 a)在 平 行 于Y 轴轴 线 的 Y-Z 垂 直平 面 b)在 平 行 于X 轴轴 线 的Z-X 垂 直平 面 a: b: a)和 b) 0.060/1000 4 工 作 台 沿 X 轴 轴线 运 动 的 直 线度 : a) 在Z-X 垂 直平 面 内 b) 在X-Y 水 平面 内 a: b: a)和 b) X≤500: 0.010 500< X≤800: 0.015 800< X≤1250: 0.02 1250< X≤2000:0.025 局 部 公 差 : 在 任 意 300测 量 长 度 上为0.007 5 工 作 台 沿 Y 轴 轴线 运 动 的 直 线度 : a) 在 Y-Z垂 直 平面 内 b) 在X-Y 水 平面 内 a: b: a)和 b) Y≤500: 0.010 500< Y≤800: 0.015 800< Y≤1250: 0.020 1250< Y≤2000:0.025 局 部 公 差 : 在 任 意 300测 量 长 度 上为0.007 合 格 证 明 书 共 6 页 第 4 页 序号 检验项目 检 验 示 图 精 度 mm 允 差 实 测 6 Z...
