立式拱顶罐设计

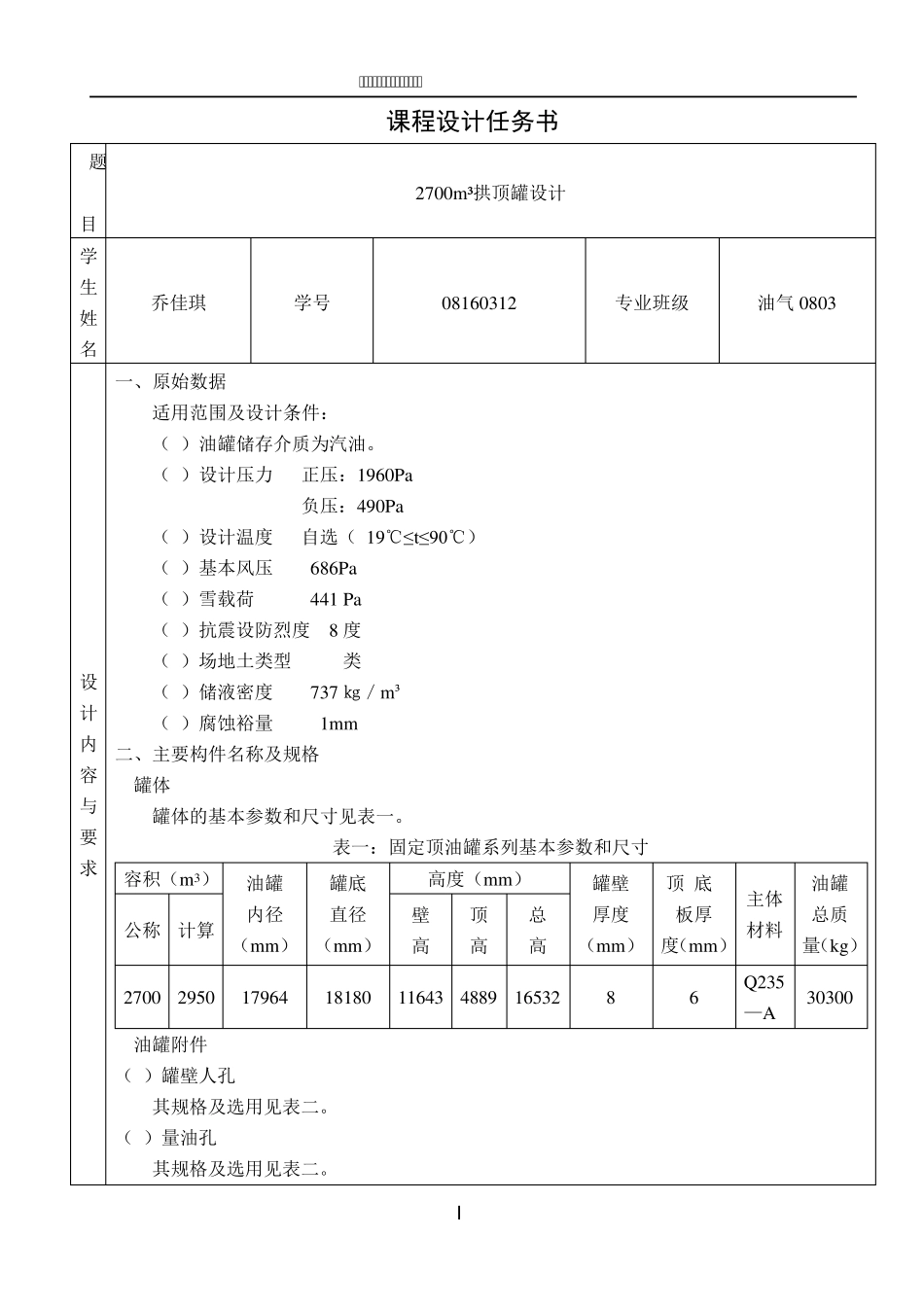

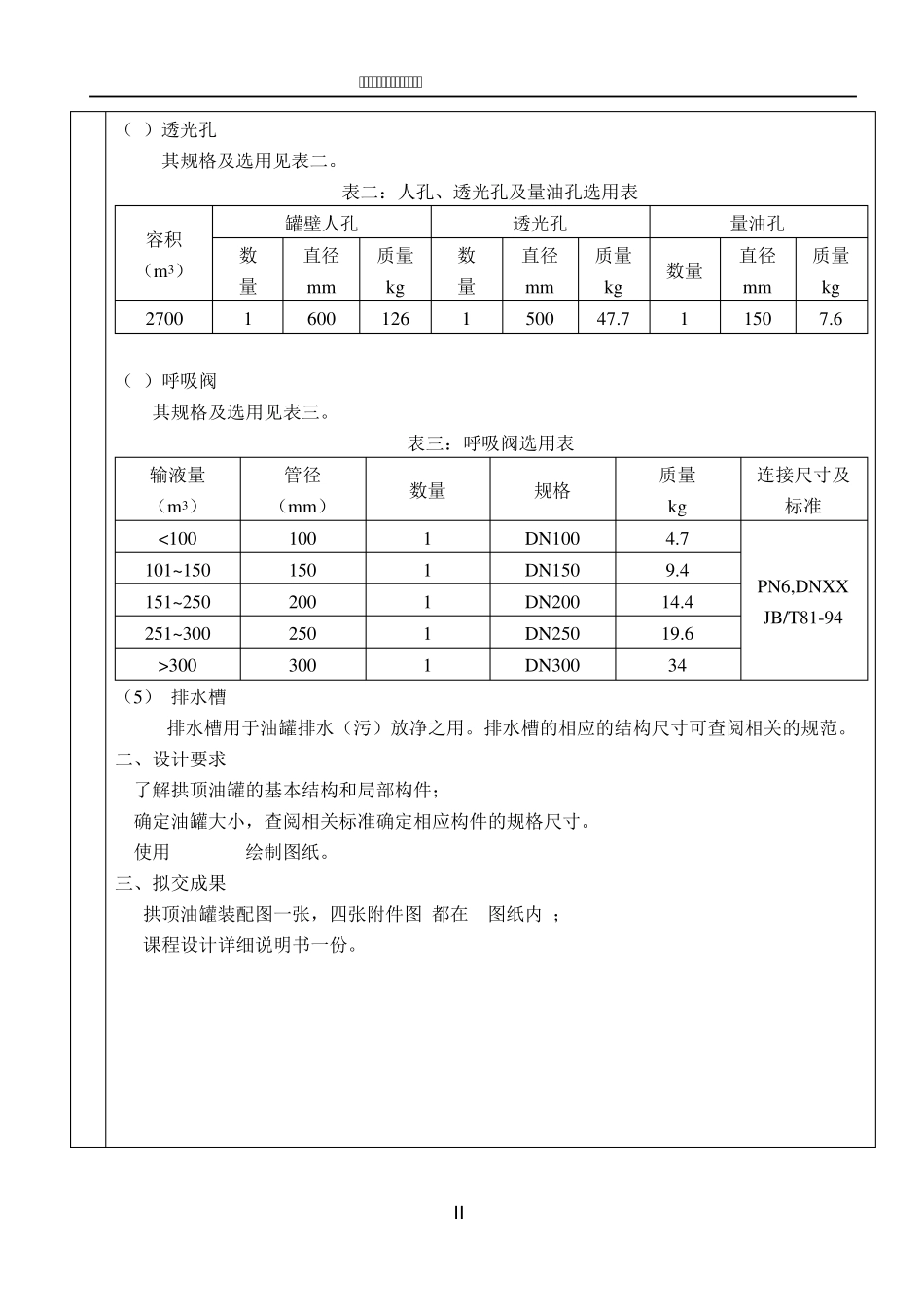

I 吉 林 化 工 学 院 油气储运 课 程 设 计 题目 2700m ³ 拱顶罐设计 教 学 院 化工与材料工程学院 专业班级 油气储运 学生姓名 乔佳琪 学生学号 08160312 指导教师 屈成亮 2011 年 12 月 17日吉林化工学院油气储运课程设计 I 课程设计任务书 题 目 2700m³拱顶罐设计 学生姓名 乔佳琪 学号 08160312 专业班级 油气0803 设 计 内 容 与 要 求 一、原始数据 适用范围及设计条件： （1）油罐储存介质为汽油。 （2）设计压力 正压：1960Pa 负压：490Pa （3）设计温度 自选（-19℃≤ t≤ 90℃） （4）基本风压 686Pa （5）雪载荷 441 Pa （6）抗震设防烈度 8 度 （7）场地土类型 II类 （8）储液密度 737 ㎏／m³ （9）腐蚀裕量 1mm 二、主要构件名称及规格 1.罐体 罐体的基本参数和尺寸见表一。 表一：固定顶油罐系列基本参数和尺寸 容积（m3） 油罐 内径 （mm） 罐底 直径 （mm） 高度（mm） 罐壁 厚度 （mm） 顶(底) 板厚 度（mm） 主体 材料 油罐 总质 量（kg） 公称 计算 壁 高 顶 高 总 高 2700 2950 17964 18180 11643 4889 16532 8 6 Q235—A 30300 2.油罐附件 （1）罐壁人孔 其规格及选用见表二。 （2）量油孔 其规格及选用见表二。 吉林化工学院油气储运课程设计 II （3）透光孔 其规格及选用见表二。 表二：人孔、透光孔及量油孔选用表 容积 （m3） 罐壁人孔 透光孔 量油孔 数 量 直径(mm) 质量 (kg) 数 量 直径(mm) 质量 (kg) 数量 直径(mm) 质量 (kg) 2700 1 600 126 1 500 47.7 1 150 7.6 （4）呼吸阀 其规格及选用见表三。 表三：呼吸阀选用表 输液量 （m3） 管径 （mm） 数量 规格 质量 (kg) 连接尺寸及标准 <100 100 1 DN100 4.7 PN6,DNXX JB/T81-94 101~150 150 1 DN150 9.4 151~250 200 1 DN200 14.4 251~300 250 1 DN250 19.6 >300 300 1 DN300 34 （5） 排水槽 排水槽用于油罐排水（污）放净之用。排水槽的相应的结构尺寸可查阅相关的规范。 二、设计要求 1.了解拱顶油罐的基本结构和局部构件； 2.确定油罐大小，查阅相关标准确定相应构件的规格尺寸。 3.使用AutoCAD绘制图纸。 三、拟交成果 1. 拱顶油罐装配图一张，四张附件图(都在 2#图纸内)； 2. 课程设计详细说明书一份。 吉林化工学院油气储运课程设...
