立式数控加工中心使用说明书

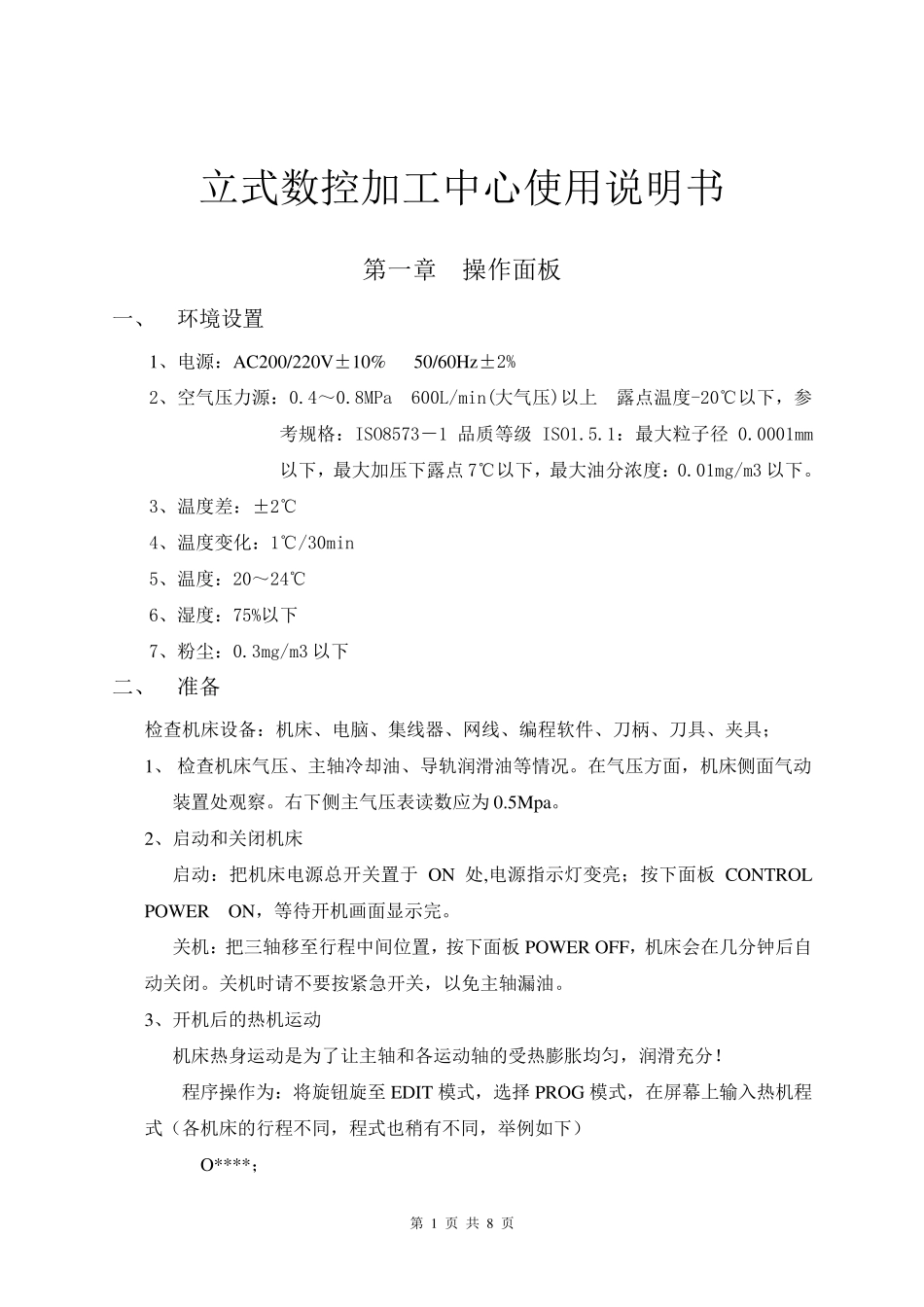

第 1 页 共 8 页 立式数控加工中心使用说明书 第一章 操作面板 一、 环境设置 1、电源：AC200/220V±10% 50/60Hz±2% 2、空气压力源：0.4～0.8MPa 600L/min(大气压)以上 露点温度-20℃以下，参考规格：ISO8573－1 品质等级 ISO1.5.1：最大粒子径 0.0001mm以下，最大加压下露点 7℃以下，最大油分浓度：0.01mg/m3 以下。 3、温度差：±2℃ 4、温度变化：1℃/30min 5、温度：20～24℃ 6、湿度：75%以下 7、粉尘：0.3mg/m3 以下 二、 准备 检查机床设备：机床、电脑、集线器、网线、编程软件、刀柄、刀具、夹具； 1、 检查机床气压、主轴冷却油、导轨润滑油等情况。在气压方面，机床侧面气动装置处观察。右下侧主气压表读数应为 0.5Mpa。 2、启动和关闭机床 启动：把机床电源总开关置于 ON 处,电源指示灯变亮；按下面板CONTROL POWER ON，等待开机画面显示完。 关机：把三轴移至行程中间位置，按下面板POWER OFF，机床会在几分钟后自动关闭。关机时请不要按紧急开关，以免主轴漏油。 3、开机后的热机运动 机床热身运动是为了让主轴和各运动轴的受热膨胀均 匀 ，润滑充 分！ 程序 操作为：将 旋 钮 旋 至EDIT 模 式，选 择 PROG 模 式，在屏 幕 上输 入 热机程式（ 各机床的行程不同 ，程式也 稍 有 不同 ，举 例 如 下） O****； 第 2 页 共 8 页 G91G28Z0； G91G28X0Y0； S12000M03 G91G01F3000 X-600. Y-350. Z-150.； X300Z50； G02J175.0； M99； 不 同 型 号 的 机 床 ， 行 程 不 同 ， 请 事 先 阅 读 说 明 书 ， 了 解 具 体 的 尺 寸 。 将 旋 钮 旋 至 MEMORY 模 式 ， 按 循 环 启 动 按 钮 执 行 程 序 ， 热 机 一 般 为 15-30 分 钟左 右 。 三 、 操 作 面 板 1、 EMERGENCY 紧 急 按 钮 在 紧 急 情 况 下 用 此 按 钮 停 机 ， 所 有 机 器 动 作 停 止 ： 包 括 X、 Y、 Z 轴 移 动 、 进给 ； 主 轴 转 动 、 换 刀 动 作 及 冷 却 液 供 应 等 。 此 按 钮 按 下 后 ， 恢 复 只 要 向 右 旋 转 按 钮 就 会 自 动 弹 起 。 再 执 行 面 板 上 的 启 动 开关 ， 即 可 重 新 启 动 机 床 。 如 果 没 有 重 新 启 动 及 正 常 关 机 ， 则...
