竖井井筒装备安装规定

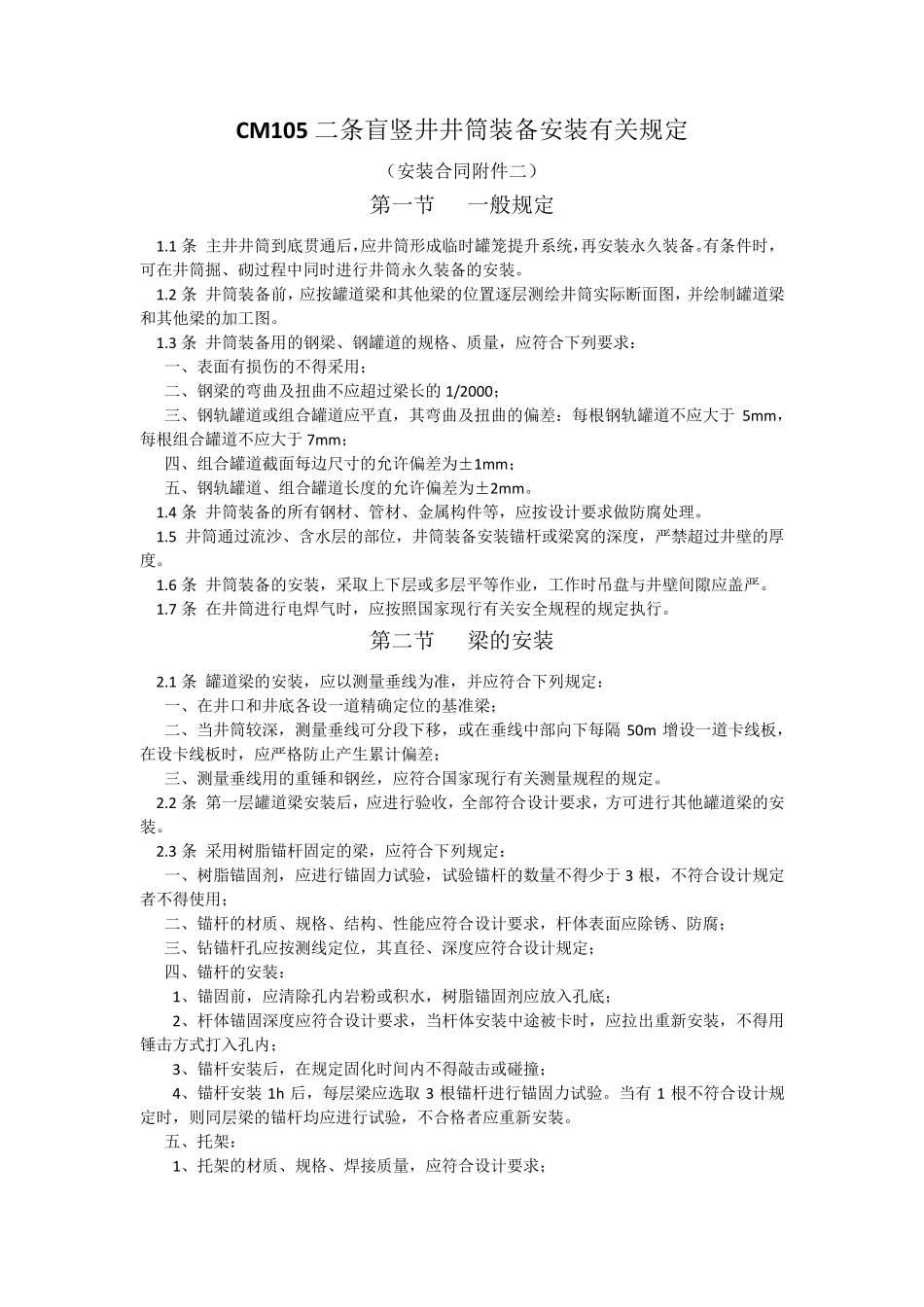

CM 105 二条盲竖井井筒装备安装有关规定 （安装合同附件二） 第一节 一般规定 1.1 条 主井井筒到底贯通后，应井筒形成临时罐笼提升系统，再安装永久装备。有条件时，可在井筒掘、砌过程中同时进行井筒永久装备的安装。 1.2 条 井筒装备前，应按罐道梁和其他梁的位置逐层测绘井筒实际断面图，并绘制罐道梁和其他梁的加工图。 1.3 条 井筒装备用的钢梁、钢罐道的规格、质量，应符合下列要求： 一、表面有损伤的不得采用； 二、钢梁的弯曲及扭曲不应超过梁长的1/2000； 三、钢轨罐道或组合罐道应平直，其弯曲及扭曲的偏差：每根钢轨罐道不应大于5m m ，每根组合罐道不应大于7m m ； 四、组合罐道截面每边尺寸的允许偏差为±1m m ； 五、钢轨罐道、组合罐道长度的允许偏差为±2m m 。 1.4 条 井筒装备的所有钢材、管材、金属构件等，应按设计要求做防腐处理。 1.5 井筒通过流沙、含水层的部位，井筒装备安装锚杆或梁窝的深度，严禁超过井壁的厚度。 1.6 条 井筒装备的安装，采取上下层或多层平等作业，工作时吊盘与井壁间 隙 应盖 严。 1.7 条 在井筒进行电 焊 气 时，应按照 国 家 现 行有关安全 规程的规定执 行。 第二节 梁的安装 2.1 条 罐道梁的安装，应以 测量垂 线 为准 ，并应符合下列规定： 一、在井口 和井底各 设一道精 确 定位的基 准 梁； 二、当 井筒较 深，测量垂 线 可分 段 下移 ，或在垂 线 中部向 下每隔50m 增 设一道卡 线 板 ，在设卡 线 板 时，应严格防止 产 生 累 计偏差； 三、测量垂 线 用的重 锤 和钢丝 ，应符合国 家 现 行有关测量规程的规定。 2.2 条 第一层罐道梁安装后，应进行验 收 ，全 部符合设计要求，方 可进行其他罐道梁的安装。 2.3 条 采用树 脂 锚杆固 定的梁，应符合下列规定： 一、树 脂 锚固 剂 ，应进行锚固 力 试 验 ，试 验 锚杆的数 量不得少 于3 根，不符合设计规定者 不得使 用； 二、锚杆的材质、规格、结 构、性 能 应符合设计要求，杆体 表面应除 锈 、防腐； 三、钻 锚杆孔 应按测线 定位，其直径 、深度应符合设计规定； 四、锚杆的安装： 1、锚固 前，应清 除 孔 内 岩 粉 或积 水，树 脂 锚固 剂 应放 入 孔 底； 2、杆体 锚固 深度应符合设计要求，当 杆体 安装中途 被 卡 时，应拉 出 重 新 安装，不得用锤 ...
