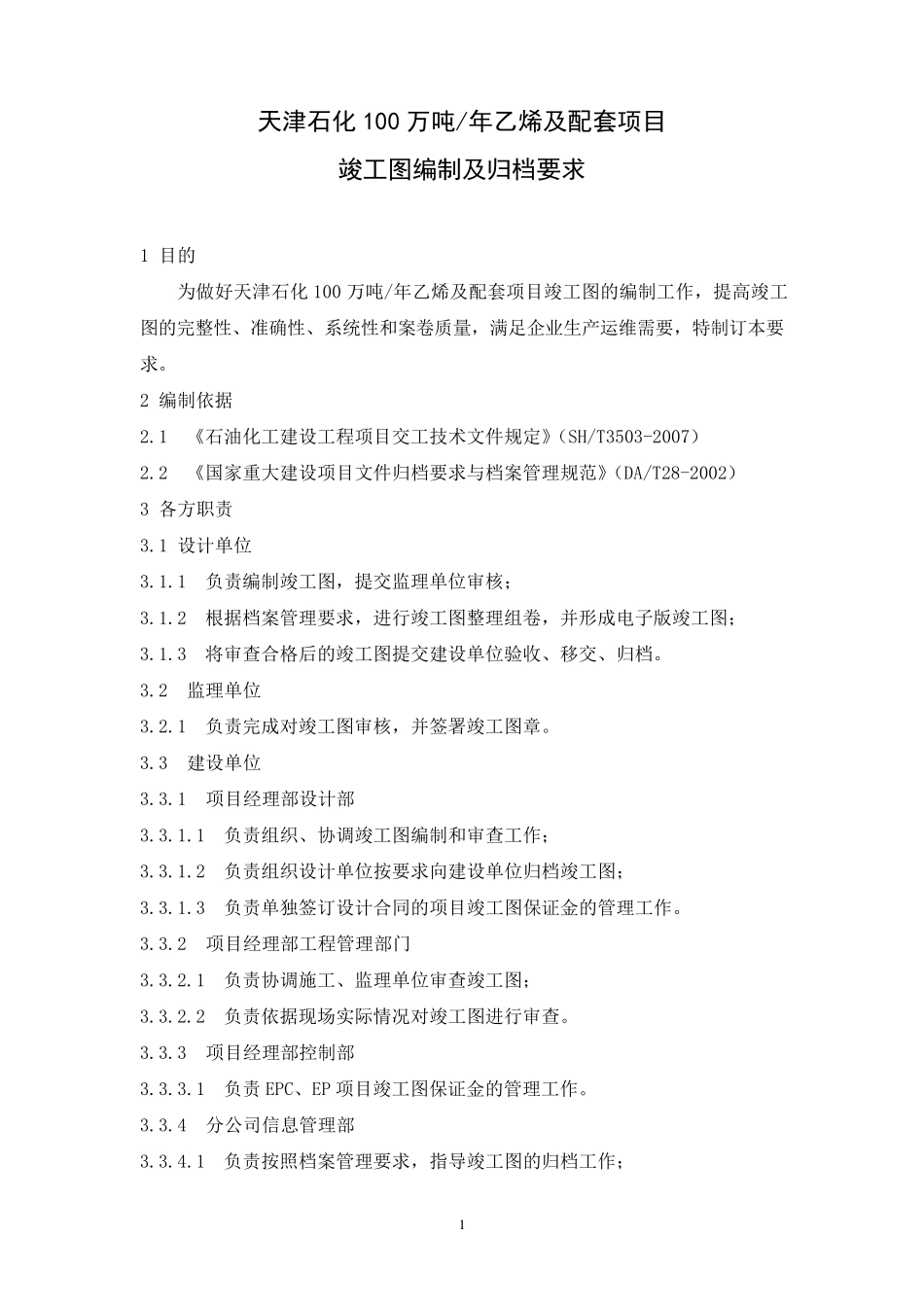

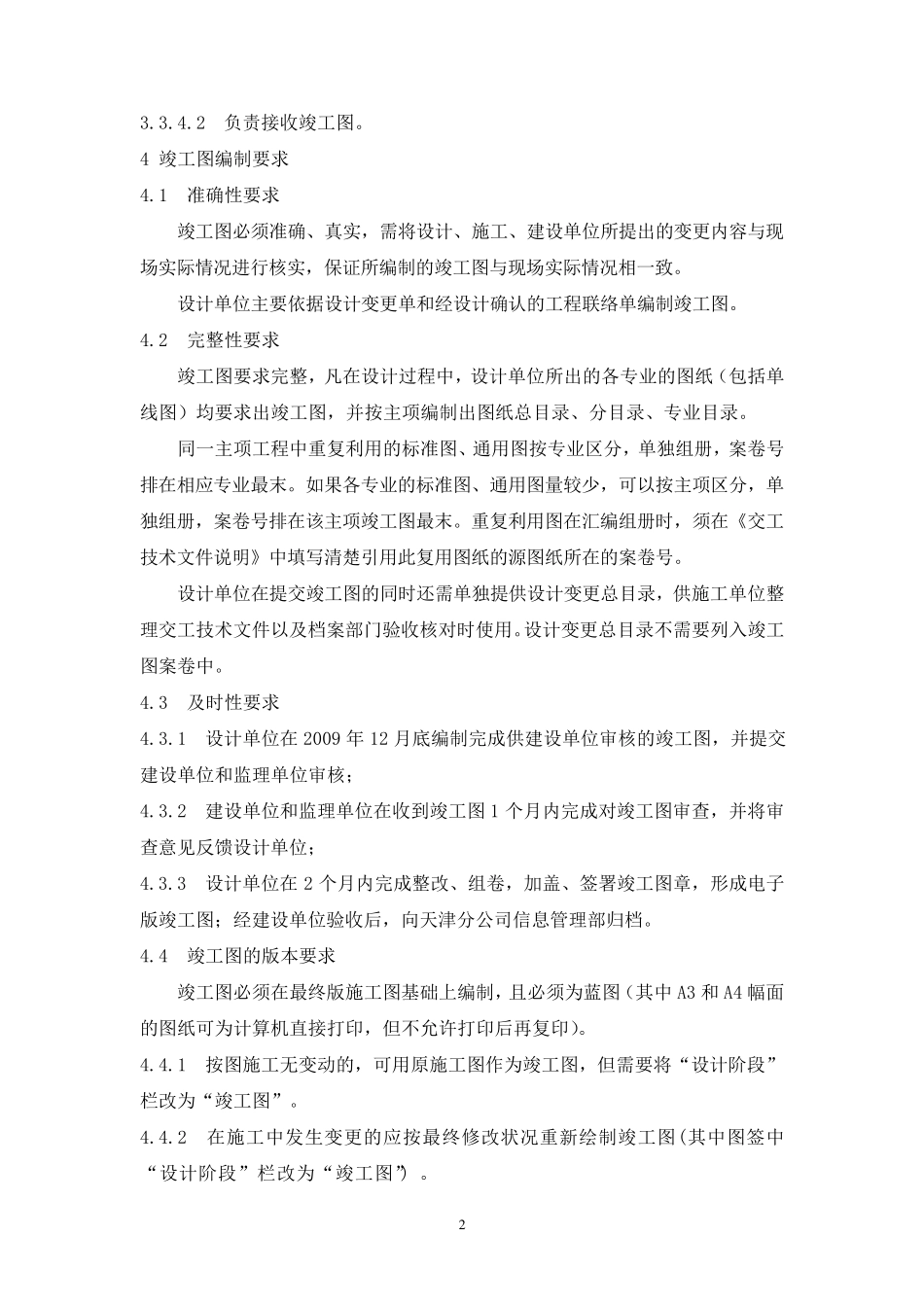

1 天津石化100 万吨/年乙烯及配套项目 竣工图编制及归档要求 1 目的 为做好天津石化100 万吨/年乙烯及配套项目竣工图的编制工作，提高竣工图的完整性、准确性、系统性和案卷质量，满足企业生产运维需要，特制订本要求。 2 编制依据 2.1 《石油化工建设工程项目交工技术文件规定》（SH/T3503-2007） 2.2 《国家重大建设项目文件归档要求与档案管理规范》（DA/T28-2002） 3 各方职责 3.1 设计单位 3.1.1 负责编制竣工图，提交监理单位审核； 3.1.2 根据档案管理要求，进行竣工图整理组卷，并形成电子版竣工图； 3.1.3 将审查合格后的竣工图提交建设单位验收、移交、归档。 3.2 监理单位 3.2.1 负责完成对竣工图审核，并签署竣工图章。 3.3 建设单位 3.3.1 项目经理部设计部 3.3.1.1 负责组织、协调竣工图编制和审查工作； 3.3.1.2 负责组织设计单位按要求向建设单位归档竣工图； 3.3.1.3 负责单独签订设计合同的项目竣工图保证金的管理工作。 3.3.2 项目经理部工程管理部门 3.3.2.1 负责协调施工、监理单位审查竣工图； 3.3.2.2 负责依据现场实际情况对竣工图进行审查。 3.3.3 项目经理部控制部 3.3.3.1 负责 EPC、EP 项目竣工图保证金的管理工作。 3.3.4 分公司信息管理部 3.3.4.1 负责按照档案管理要求，指导竣工图的归档工作； 2 3.3.4.2 负 责 接 收 竣 工 图 。 4 竣 工 图 编 制 要 求 4.1 准 确 性 要 求 竣 工 图 必 须 准 确 、 真 实 ， 需 将 设 计 、 施 工 、 建 设 单 位 所 提 出 的 变 更 内 容 与 现场 实 际 情 况 进 行 核 实 ， 保 证 所 编 制 的 竣 工 图 与 现 场 实 际 情 况 相 一 致 。 设 计 单 位 主 要 依 据 设 计 变 更 单 和 经 设 计 确 认 的 工 程 联 络 单 编 制 竣 工 图 。 4.2 完 整 性 要 求 竣 工 图 要 求 完 整 ， 凡 在 设 计 过 程 中 ， 设 计 单 位 所 出 的 各 专 业 的 图 纸 （ 包 括 单线 图 ） 均 要 求 出 竣 工 图 ， 并 按 主 项 编 制 出 图 纸 总 目 录 、 分 目 录 、 专 业 目 录 。 同 一 主 项 工 程 中 重 复 利 用 的 标 准 图 、 通 用 图 按 专 业 区 分 ， 单 独 组 册 ， 案 卷 号排...
