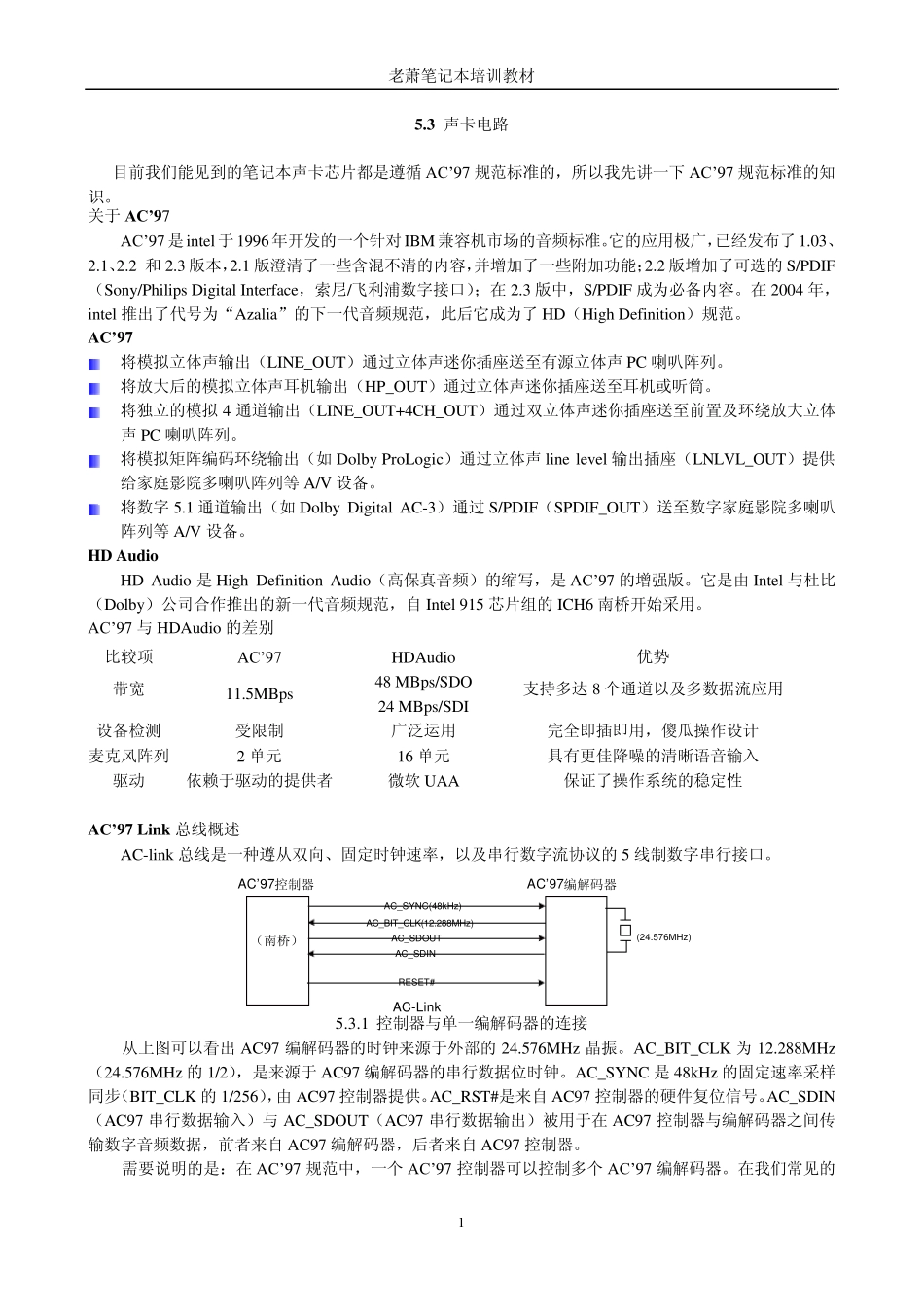

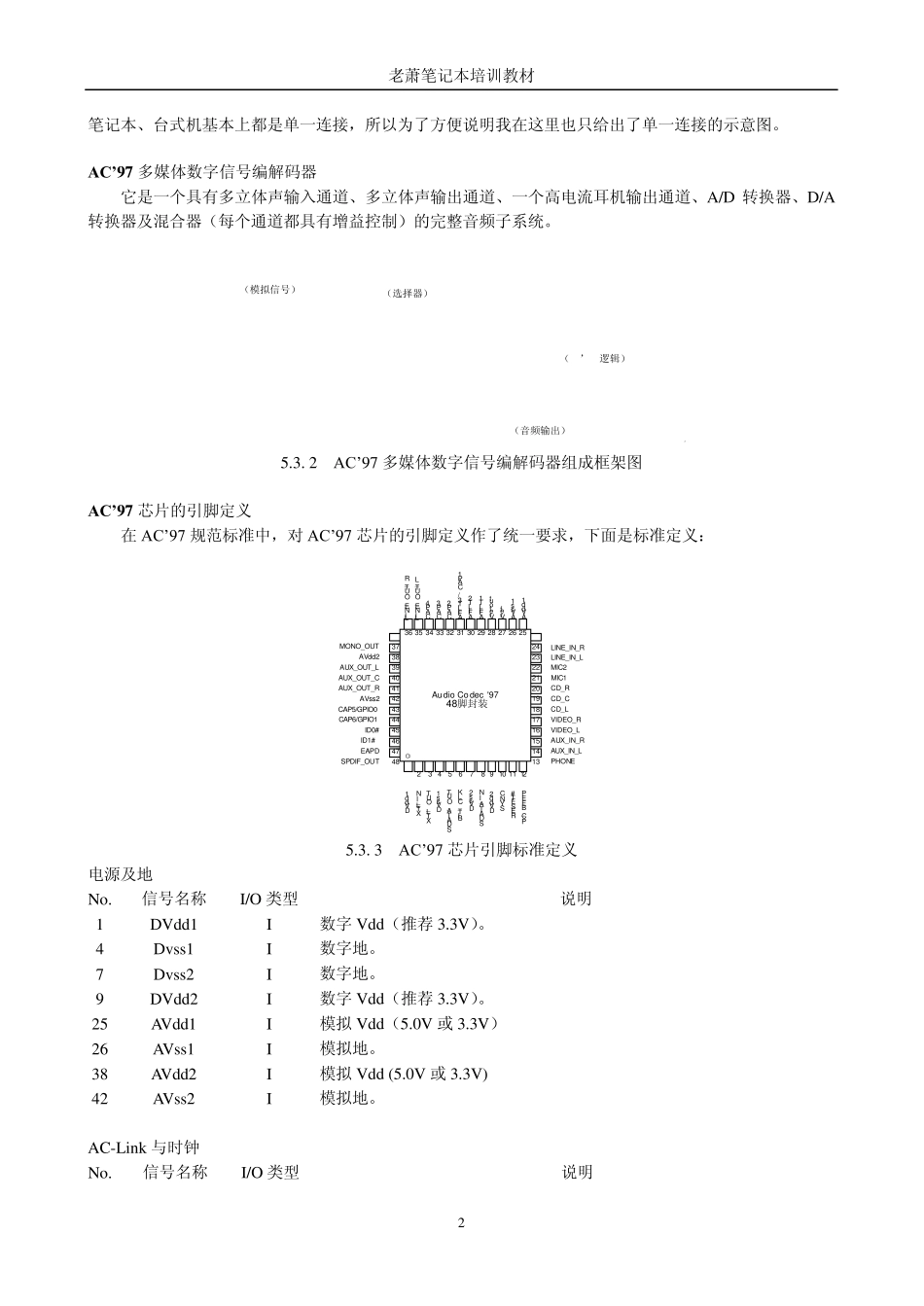

笔记本电脑芯片级维修 ——深入教程（第1版） 萧宇光 编著 老萧笔记本培训教材 5.3 声卡电路 目前我们能见到的笔记本声卡芯片都是遵循 AC’97 规范标准的，所以我先讲一下 AC’97 规范标准的知 识。 关于 AC’97 AC’97 是 intel 于 1996 年开发的一个针对 IBM 兼容机市场的音频标准。它的应用极广，已经发布了 1.03、 2.1、2.2 和 2.3 版本，2.1 版澄清了一些含混不清的内容，并增加了一些附加功能；2.2 版增加了可选的 S/PDIF （Sony/Philips Digital Interface，索尼/飞利浦数字接口）；在 2.3 版中，S/PDIF 成为必备内容。在 2004 年， intel 推出了代号为“Azalia”的下一代音频规范，此后它成为了 HD（High Definition）规范。 AC’97 将模拟立体声输出（LINE_OUT）通过立体声迷你插座送至有源立体声 PC 喇叭阵列。 将放大后的模拟立体声耳机输出（HP_OUT）通过立体声迷你插座送至耳机或听筒。 将独立的模拟 4 通道输出（LINE_OUT+4CH_OUT）通过双立体声迷你插座送至前置及环绕放大立体 声 PC 喇叭阵列。 将模拟矩阵编码环绕输出（如 Dolby ProLogic）通过立体声 line level 输出插座（LNLVL_OUT）提供 给家庭影院多喇叭阵列等 A/V 设备。 将数字 5.1 通道输出（如 Dolby Digital AC-3）通过 S/PDIF（SPDIF_OUT）送至数字家庭影院多喇叭 阵列等 A/V 设备。 HD Audio HD Audio 是 High Definition Audio（高保真音频）的缩写，是 AC’97 的增强版。它是由 Intel 与杜比 （Dolby）公司合作推出的新一代音频规范，自 Intel 915 芯片组的 ICH6 南桥开始采用。 AC’97 与 HDAudio 的差别 AC’97 Link 总线概述 AC-link 总线是一种遵从双向、固定时钟速率，以及串行数字流协议的 5 线制数字串行接口。 AC’97控制器 AC’97编解码器 (24.576MHz) AC-Link 5.3.1 控制器与单一编解码器的连接 从上图可以看出 AC97 编解码器的时钟来源于外部的 24.576MHz 晶振。AC_BIT_CLK 为 12.288MHz （24.576MHz 的 1/2），是来源于 AC97 编解码器的串行数据位时钟。AC_SYNC 是 48kHz 的固定速率采样 同步（BIT_CLK 的 1/256），由 AC97 控制器提供。AC_RST#是来自 AC97 控制器的硬件复位信号。AC_SDIN （AC97 串行数据输入）与 AC_SDOUT（AC97 串行数据输出）被用于在 AC97 控制器与编解码器之间传 输数字音频数据，前...
