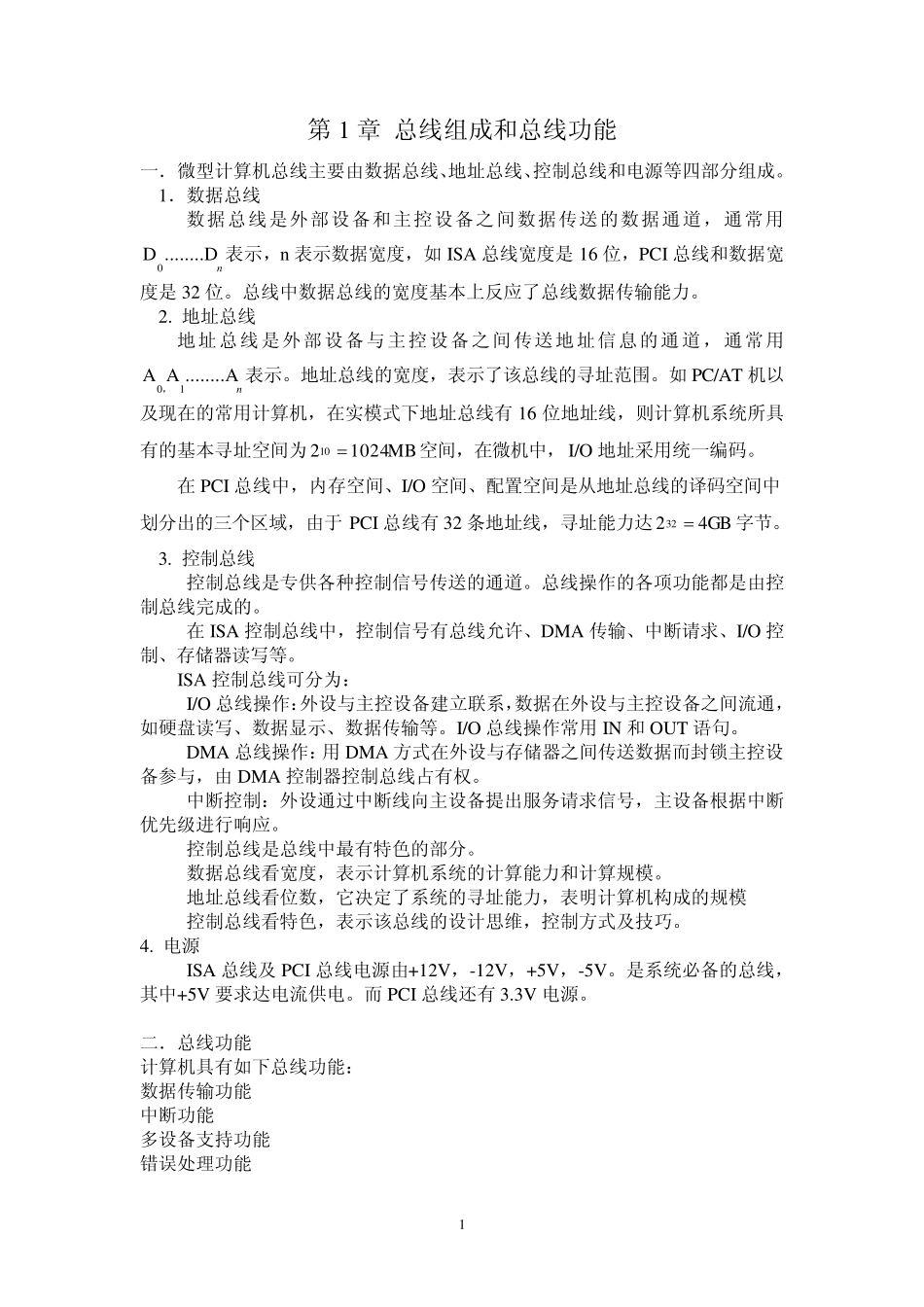

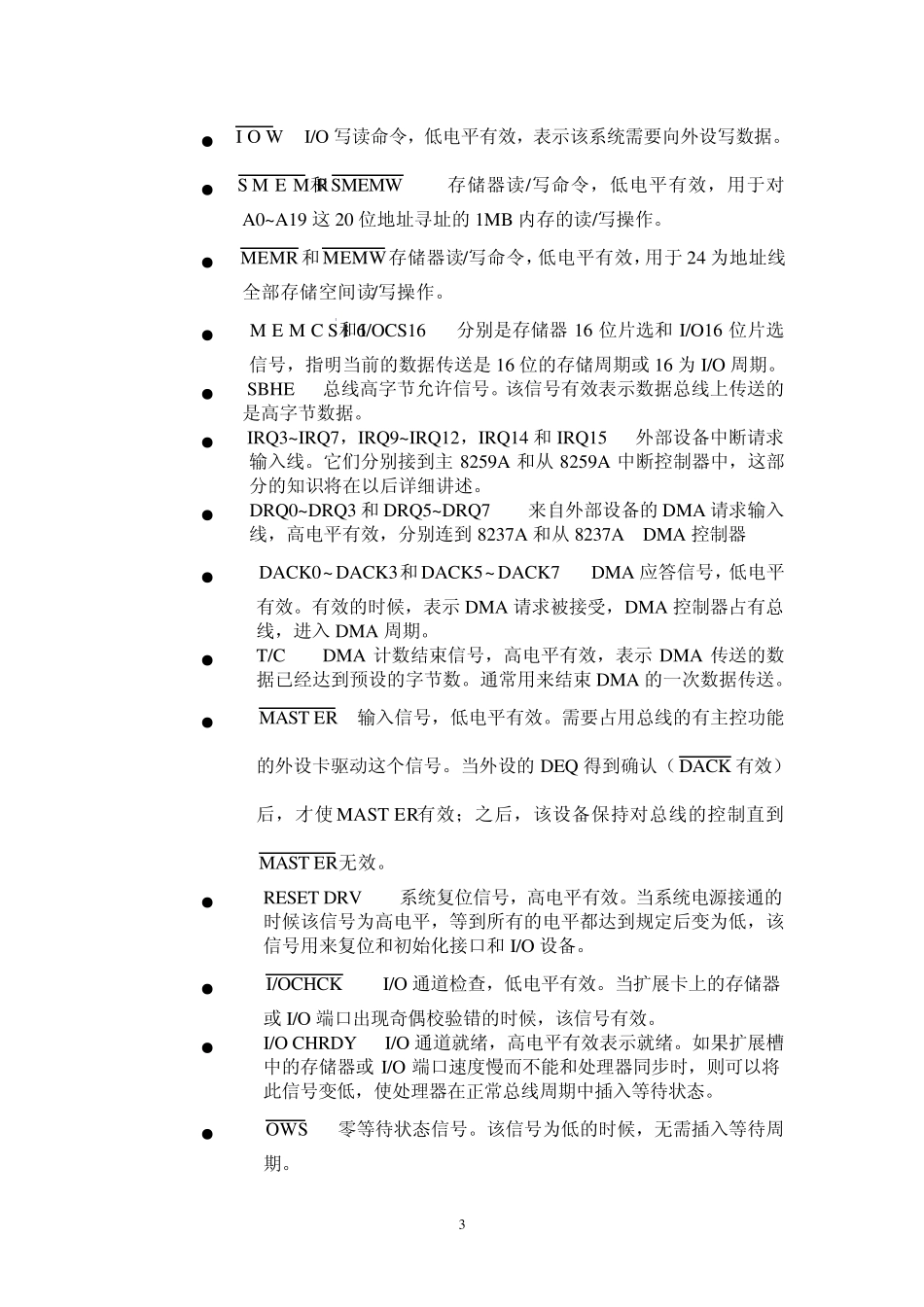

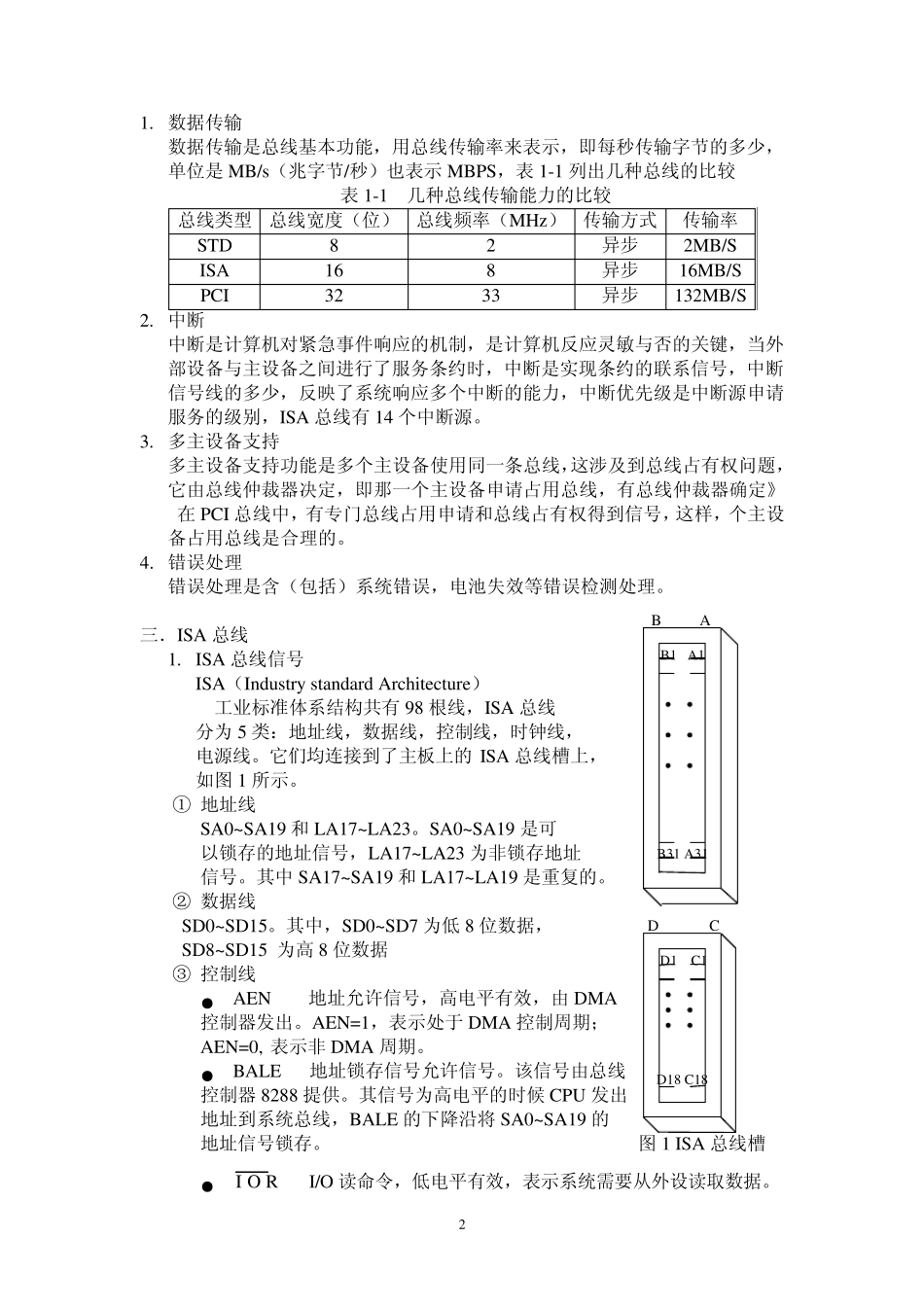

1 第1 章 总线组成和总线功能 一.微型计算机总线主要由数据总线、地址总线、控制总线和电源等四部分组成。 1.数据总线 数据总线是外部设备和主控设备之间数据传送的数据通道,通常用n........DD0表示,n表示数据宽度,如 ISA 总线宽度是 16 位,PCI 总线和数据宽度是 32 位。总线中数据总线的宽度基本上反应了总线数据传输能力。 2. 地址总线 地址总线是外部设备与主控设备之间传送地址信息的通道,通常用n........AAA10,表示。地址总线的宽度,表示了该总线的寻址范围。如 PC/AT 机以及现在的常用计算机,在实模式下地址总线有 16 位地址线,则计算机系统所具有的基本寻址空间为MB1024210 空间,在微机中, I/O 地址采用统一编码。 在 PCI 总线中,内存空间、I/O 空间、配置空间是从地址总线的译码空间中划分出的三个区域,由于 PCI 总线有 32 条地址线,寻址能力达GB4232 字节。 3. 控制总线 控制总线是专供各种控制信号传送的通道。总线操作的各项功能都是由控制总线完成的。 在 ISA 控制总线中,控制信号有总线允许、DMA 传输、中断请求、I/O 控制、存储器读写等。 ISA 控制总线可分为: I/O 总线操作:外设与主控设备建立联系,数据在外设与主控设备之间流通,如硬盘读写、数据显示、数据传输等。I/O 总线操作常用 IN 和OUT 语句。 DMA 总线操作:用 DMA 方式在外设与存储器之间传送数据而封锁主控设备参与,由DMA 控制器控制总线占有权。 中断控制:外设通过中断线向主设备提出服务请求信号,主设备根据中断优先级进行响应。 控制总线是总线中最有特色的部分。 数据总线看宽度,表示计算机系统的计算能力和计算规模。 地址总线看位数,它决定了系统的寻址能力,表明计算机构成的规模 控制总线看特色,表示该总线的设计思维,控制方式及技巧。 4. 电源 ISA 总线及 PCI 总线电源由+12V,-12V,+5V,-5V。是系统必备的总线,其中+5V 要求达电流供电。而 PCI 总线还有 3.3V 电源。 二.总线功能 计算机具有如下总线功能: 数据传输功能 中断功能 多设备支持功能 错误处理功能 2 1. 数据传输 数据传输是总线基本功能,用总线传输率来表示,即每秒传输字节的多少,单位是 MB/s(兆字节/秒)也表示 MBPS,表 1-1 列出几种总线的比较 表 1-1 几种总线传输能力的比较 总线类型 总线宽度(位) 总线频率(MHz) 传输方式 传输率 STD 8 2 异步...
