第4章碳纤维复合芯导线机械性能试验

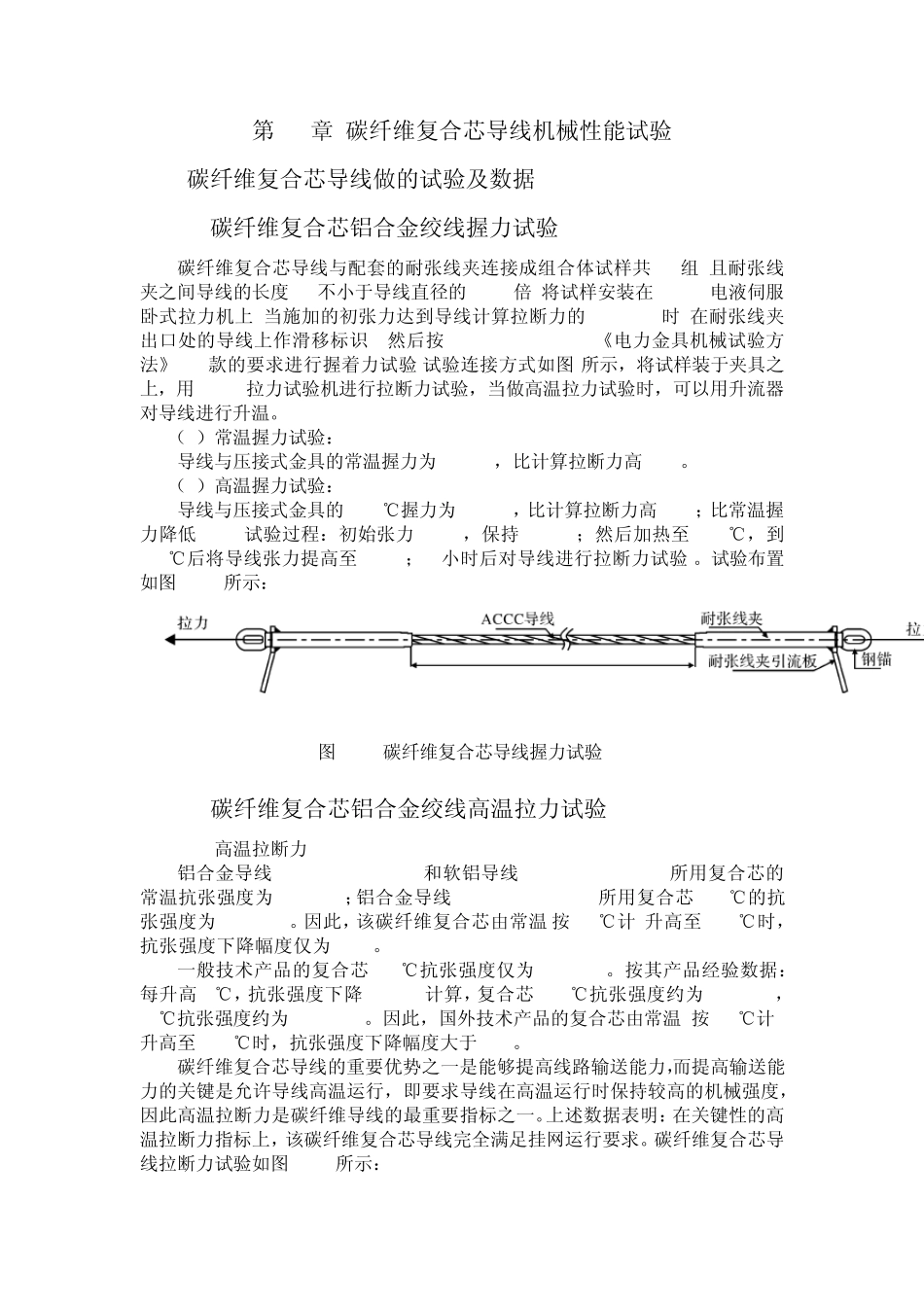

第4章碳纤维复合芯导线机械性能试验_第1页
1/11

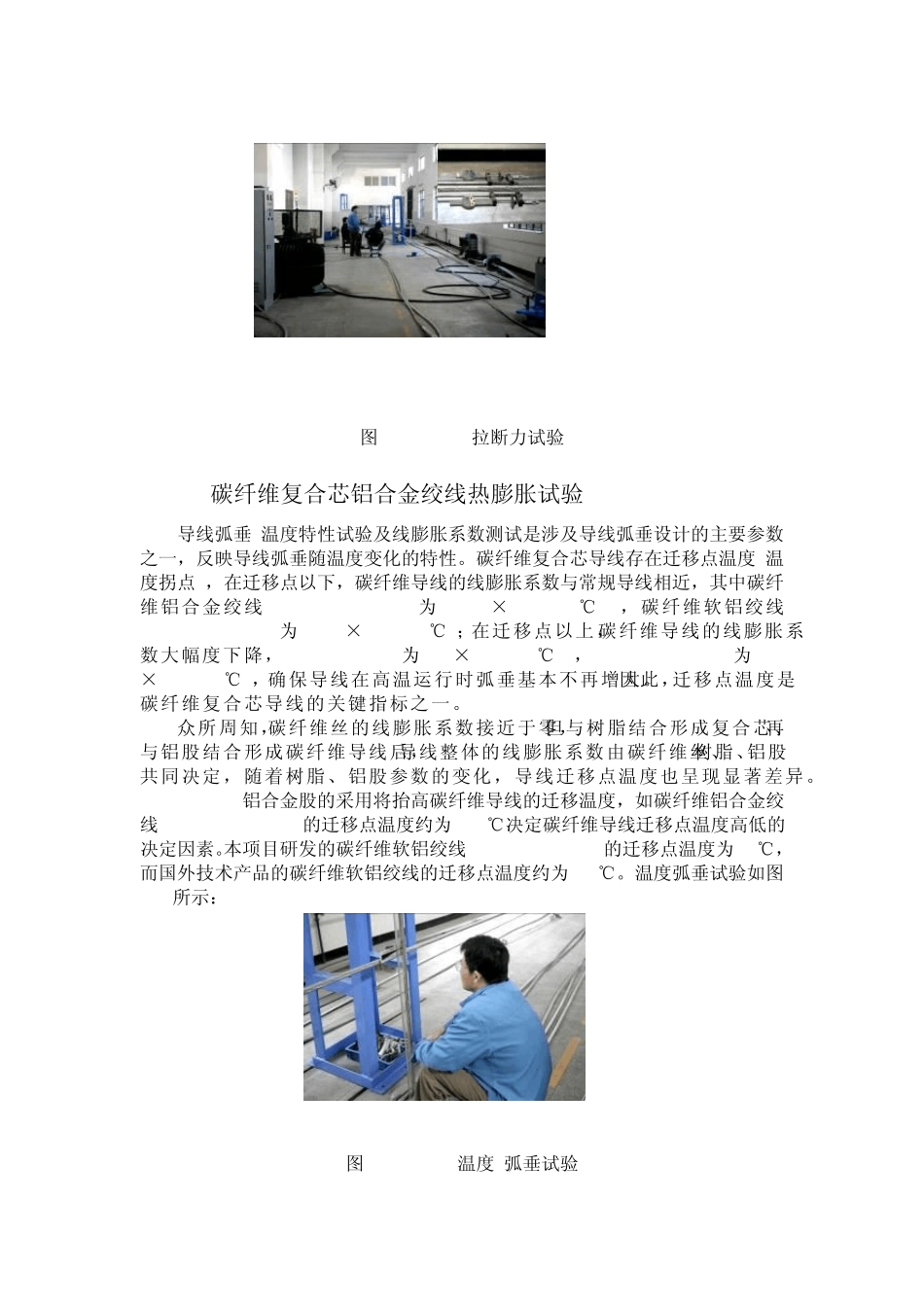

第4章碳纤维复合芯导线机械性能试验_第2页
2/11

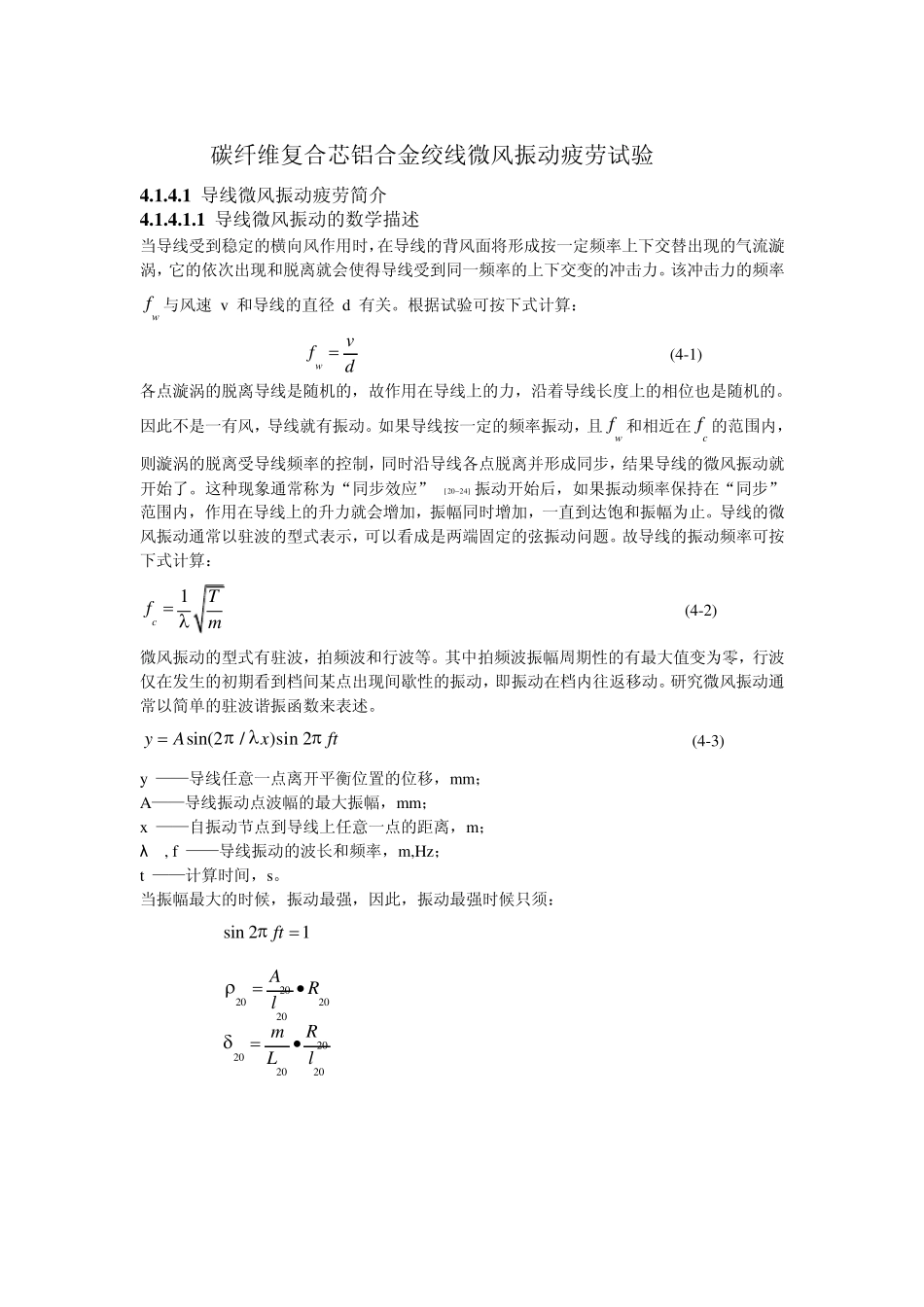

第4章碳纤维复合芯导线机械性能试验_第3页
3/11
第 4 章 碳纤维复合芯导线机械性能试验 4.1 碳纤维复合芯导线做的试验及数据 4.1.1 碳纤维复合芯铝合金绞线握力试验 碳纤维复合芯导线与配套的耐张线夹连接成组合体试样共 3组,且耐张线夹之间导线的长度 L 不小于导线直径的 100 倍,将试样安装在 100t 电液伺服卧式拉力机上,当施加的初张力达到导线计算拉断力的 17%-18%时,在耐张线夹出口处的导线上作滑移标识, 然后按 GB/T2317.1-2000《电力金具机械试验方法》7.1款的要求进行握着力试验,试验连接方式如图 所示,将试样装于夹具之上,用100t 拉力试验机进行拉断力试验,当做高温拉力试验时,可以用升流器对导线进行升温。 (1)常温握力试验: 导线与压接式金具的常温握力为 169kN,比计算拉断力高 41%。 (2)高温握力试验: 导线与压接式金具的 120℃握力为 152kN,比计算拉断力高 27%;比常温握力降低 10%(试验过程:初始张力 5 kN,保持 20min;然后加热至 120℃,到120℃后将导线张力提高至 60 kN;4 小时后对导线进行拉断力试验)。试验布置如图 4-1 所示: 图 4-1 碳纤维复合芯导线握力试验 4.1.2 碳纤维复合芯铝合金绞线高温拉力试验 (1) 高温拉断力 铝合金导线 ACCC/LH-240/35 和软铝导线 ACCC/LR-240/35 所用复合芯的常温抗张强度为 2800MPa;铝合金导线 ACCC/LH-300/50 所用复合芯 150℃的抗张强度为 2656MPa。因此,该碳纤维复合芯由常温(按 30℃计)升高至 150℃时,抗张强度下降幅度仅为 5.2%。 一般技术产品的复合芯 160℃抗张强度仅为 1400MPa。按其产品经验数据:每升高 1℃,抗张强度下降 10MPa 计算,复合芯 150℃抗张强度约为 1500MPa,30℃抗张强度约为 2700MPa。因此,国外技术产品的复合芯由常温(按 30℃计)升高至 150℃时,抗张强度下降幅度大于 40%。 碳纤维复合芯导线的重要优势之一是能够提高线路输送能力,而提高输送能力的关键是允许导线高温运行,即要求导线在高温运行时保持较高的机械强度,因此高温拉断力是碳纤维导线的最重要指标之一。上述数据表明:在关键性的高温拉断力指标上,该碳纤维复合芯导线完全满足挂网运行要求。碳纤维复合芯导线拉断力试验如图 4-3 所示: 图 4-3 ACCC 拉断力试验 4.1.3 碳纤维复合芯铝合金绞线热膨胀试验 导线弧垂-温度特性试验及线膨胀系数测试是涉及导线弧垂设计的主要参数之一,反映导线弧垂随温度变化的特性。碳纤维复合芯导线存在迁移点温度...
