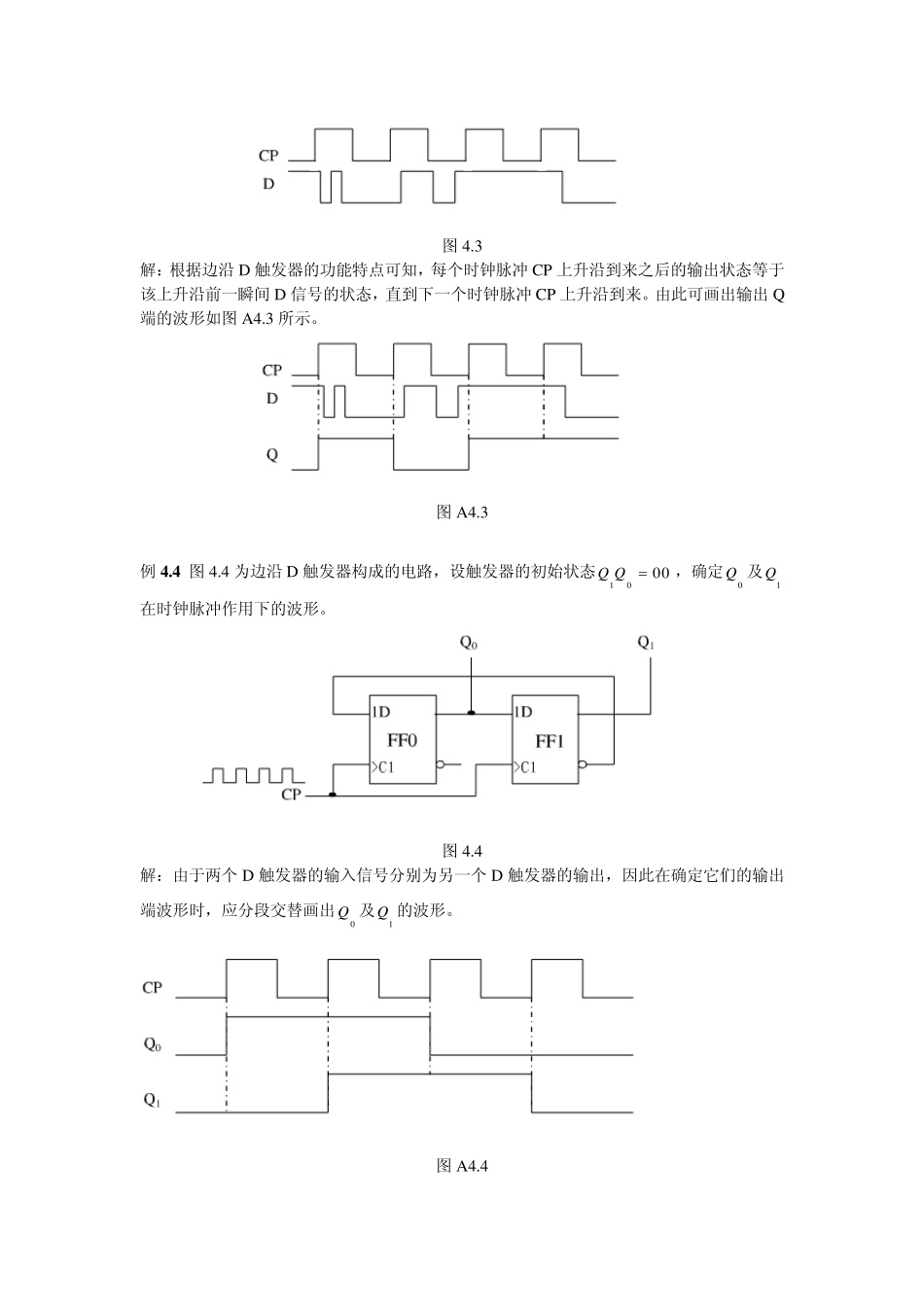

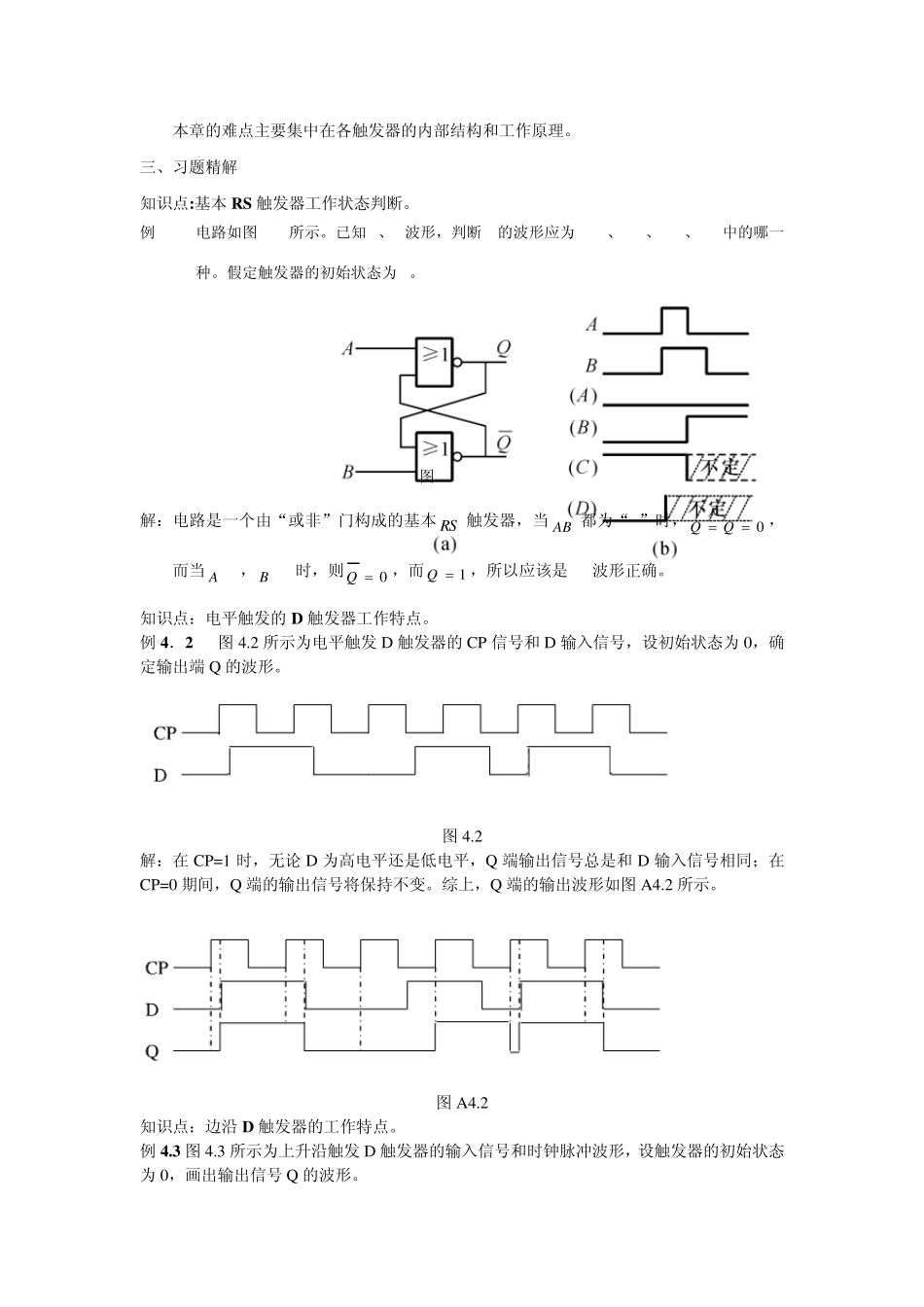

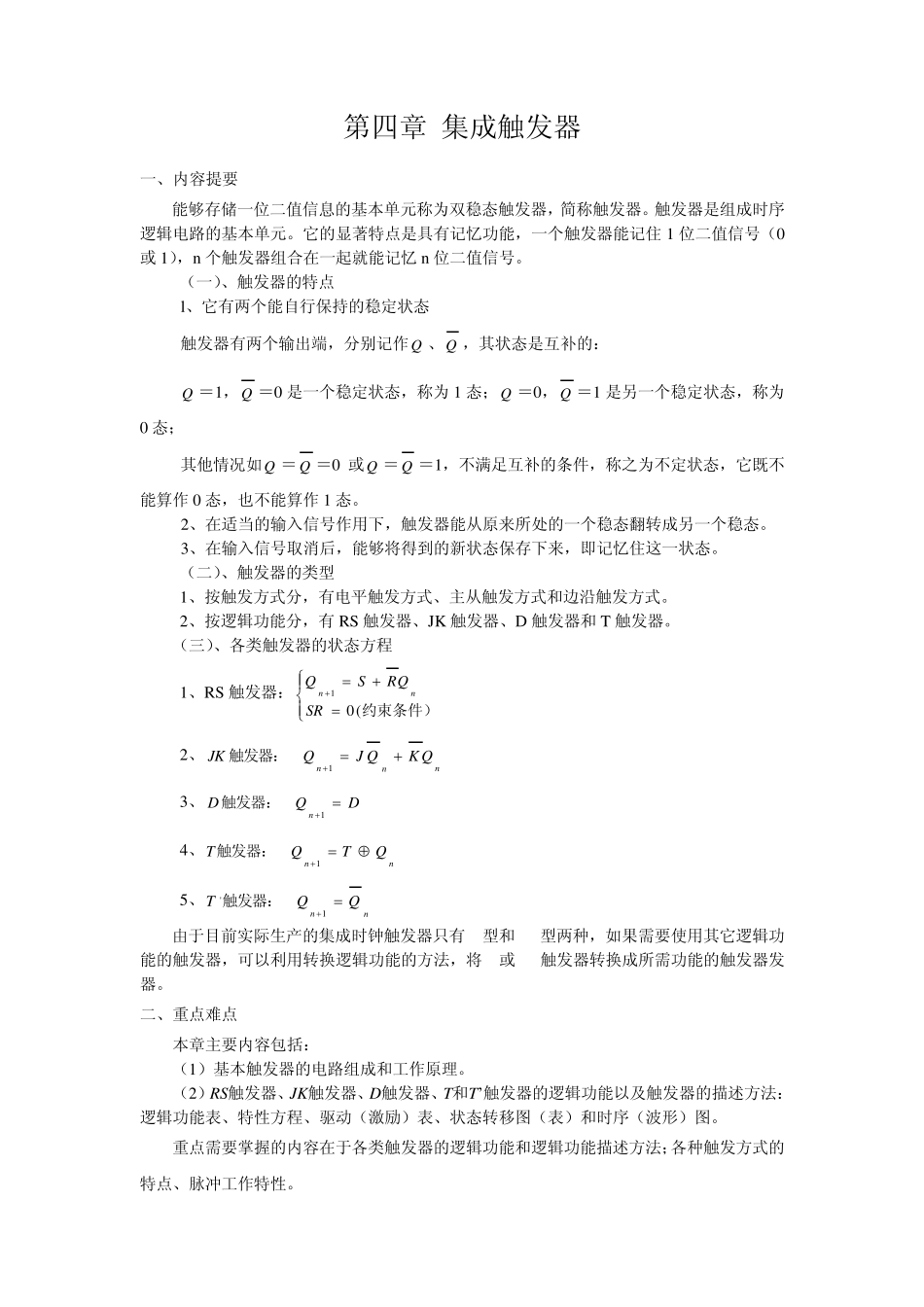

第四章 集成触发器 一、内容提要 能够存储一位二值信息的基本单元称为双稳态触发器，简称触发器。触发器是组成时序逻辑电路的基本单元。它的显著特点是具有记忆功能，一个触发器能记住 1 位二值信号（0或 1），n 个触发器组合在一起就能记忆 n 位二值信号。 （一）、触发器的特点 l、它有两个能自行保持的稳定状态 触发器有两个输出端，分别记作Q 、Q ，其状态是互补的： Q ＝1，Q ＝0 是一个稳定状态，称为 1 态；Q ＝0，Q ＝1 是另一个稳定状态，称为0 态； 其他情况如Q ＝Q ＝0 或Q ＝Q ＝1，不满足互补的条件，称之为不定状态，它既不能算作 0 态，也不能算作 1 态。 2、在适当的输入信号作用下，触发器能从原来所处的一个稳态翻转成另一个稳态。 3、在输入信号取消后，能够将得到的新状态保存下来，即记忆住这一状态。 （二）、触发器的类型 1、按触发方式分，有电平触发方式、主从触发方式和边沿触发方式。 2、按逻辑功能分，有 RS 触发器、JK 触发器、D 触发器和 T 触发器。 （三）、各类触发器的状态方程 1、RS 触发器：约束条件）(01SRQRSQnn 2、nnnQKQJQJK1触发器： 3、DQDn1触发器： 4、nnQTQT1触发器： 5、nnQQT1'触发器： 由于目前实际生产的集成时钟触发器只有 D型和 JK型两种，如果需要使用其它逻辑功能的触发器，可以利用转换逻辑功能的方法，将 D或 JK触发器转换成所需功能的触发器发器。 二、重点难点 本章主要内容包括： （1）基本触发器的电路组成和工作原理。 （2）RS触发器、JK触发器、D触发器、T和T’触发器的逻辑功能以及触发器的描述方法：逻辑功能表、特性方程、驱动（激励）表、状态转移图（表）和时序（波形）图。 重点需要掌握的内容在于各类触发器的逻辑功能和逻辑功能描述方法；各种触发方式的特点、脉冲工作特性。 本章的难点主要集中在各触发器的内部结构和工作原理。 三、习题精解 知识点:基本RS触发器工作状态判断。 例4.1 电路如图4.1所示。已知A、B波形，判断Q的波形应为(A) 、(B)、(C)、(D)中的哪一种。假定触发器的初始状态为0。 图4.1 解：电路是一个由“或非”门构成的基本RS 触发器，当 AB 都为“1”时，0 QQ，而当 A =0，B =1时，则0Q，而1Q，所以应该是(B)波形正确。 知识点：电平触发的D 触发器工作特点。 例4．2 图4.2 所示为电平触发D 触发器的CP 信号和D ...
