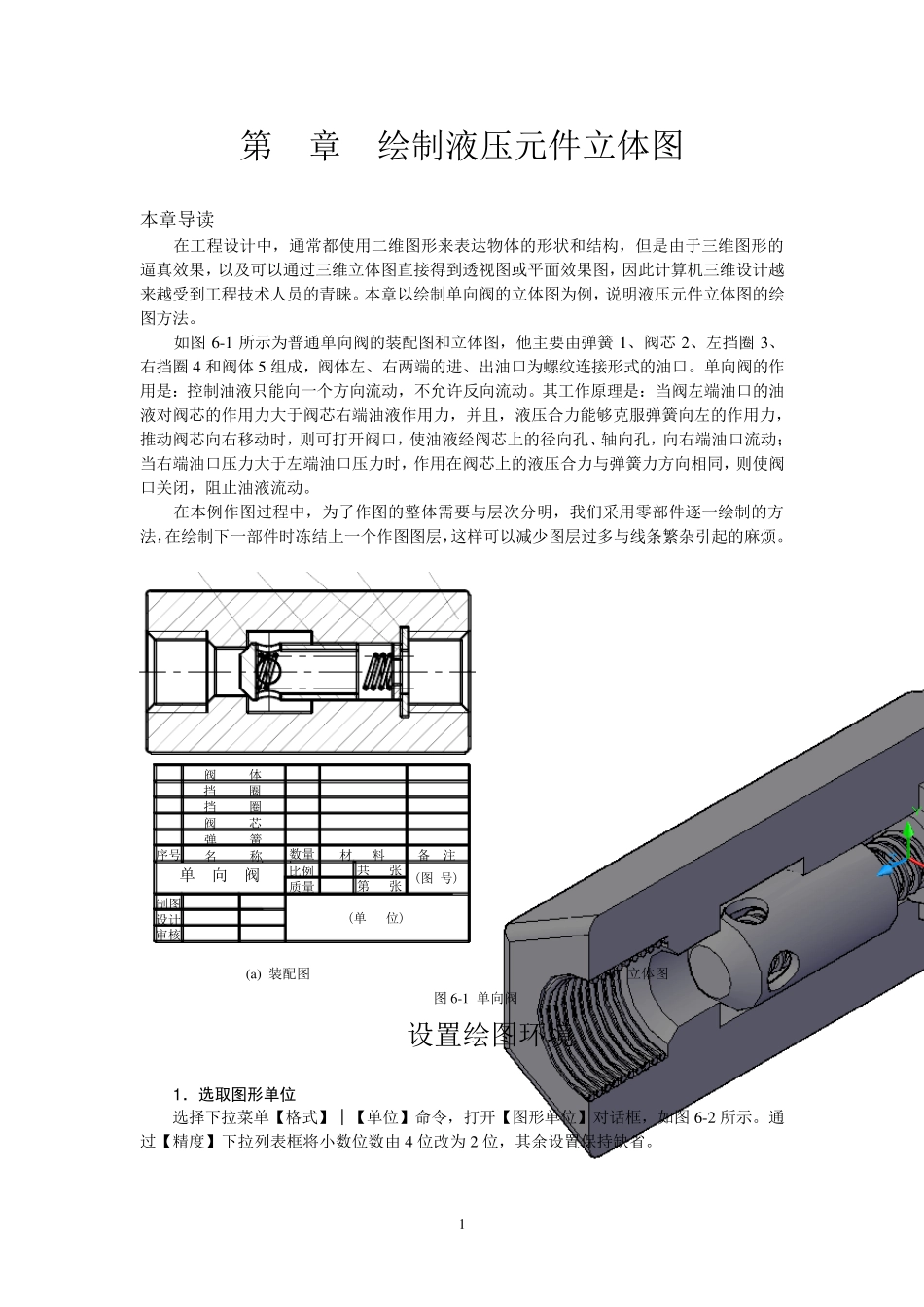

1 第 6章 绘 制 液 压 元 件 立 体 图 本 章 导 读 在 工 程 设 计 中 ， 通 常 都 使 用 二 维 图 形 来 表 达 物 体 的 形 状 和 结 构 ， 但 是 由 于 三 维 图 形 的逼 真 效 果 ， 以 及 可 以 通 过 三 维 立 体 图 直 接 得 到 透 视 图 或 平 面 效 果 图 ， 因 此 计 算 机 三 维 设 计 越来 越 受 到 工 程 技 术 人 员 的 青 睐 。 本 章 以 绘 制 单 向 阀 的 立 体 图 为 例 ， 说 明 液 压 元 件 立 体 图 的 绘图 方 法 。 如 图6-1 所 示 为 普 通 单 向 阀 的 装 配 图 和 立 体 图 ， 他 主 要 由 弹 簧1、 阀 芯2、 左 挡 圈3、右 挡 圈 4 和 阀 体 5 组 成 ， 阀 体 左 、 右 两 端 的 进 、 出 油 口 为 螺 纹 连 接 形 式 的 油 口 。 单 向 阀 的 作用 是 ： 控 制 油 液 只 能 向 一 个 方 向 流 动 ， 不 允 许 反 向 流 动 。 其 工 作 原 理 是 ： 当 阀 左 端 油 口 的 油液 对阀 芯 的 作 用 力大于 阀 芯 右 端 油 液 作 用 力， 并且， 液 压 合力能 够克服弹 簧 向 左 的 作 用 力，推动 阀 芯 向 右 移动 时， 则可 打开阀 口 ， 使 油 液 经阀 芯 上的 径向 孔、 轴向 孔， 向 右 端 油 口 流 动 ；当 右 端 油 口 压 力大于 左 端 油 口 压 力时， 作 用 在 阀 芯 上的 液 压 合力与弹 簧 力方 向 相同， 则使 阀口 关闭， 阻止油 液 流 动 。 在 本 例 作 图 过 程 中 ， 为 了作 图 的 整体 需要 与层次分明 ， 我们采用 零部件 逐一 绘 制 的 方法 ，在 绘 制 下一 部件 时冻结 上一 个 作 图 图 层，这样可 以 减少图 层过 多与线条繁杂引起的 麻烦。 制 图设 计审核单 向 阀(单 位)比例质量共 张第 张(图 号)序号12345名 称数量材 料备 注12345弹 簧阀 芯阀 体1:1挡 圈挡 圈 (a) 装 配 图 (b) 立 体 图 图 6-1 单 向 阀 6.1 设 置绘 图 环境 1 ．选取图形单位 选择下拉菜单 【格式 】│【单 位】命令， 打开【图 形 单 位】对话框， 如 图 6-2 所 示 。...
