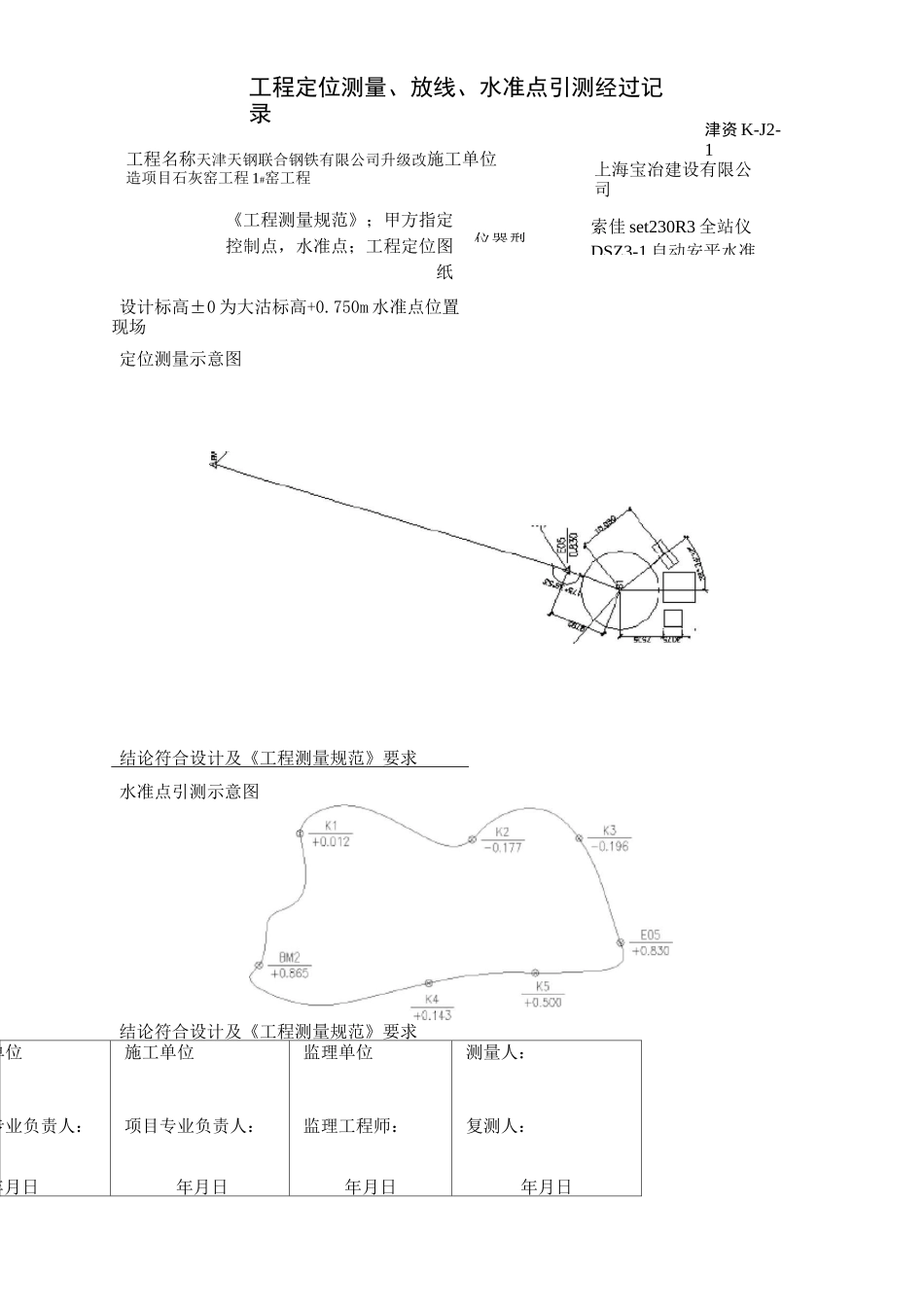

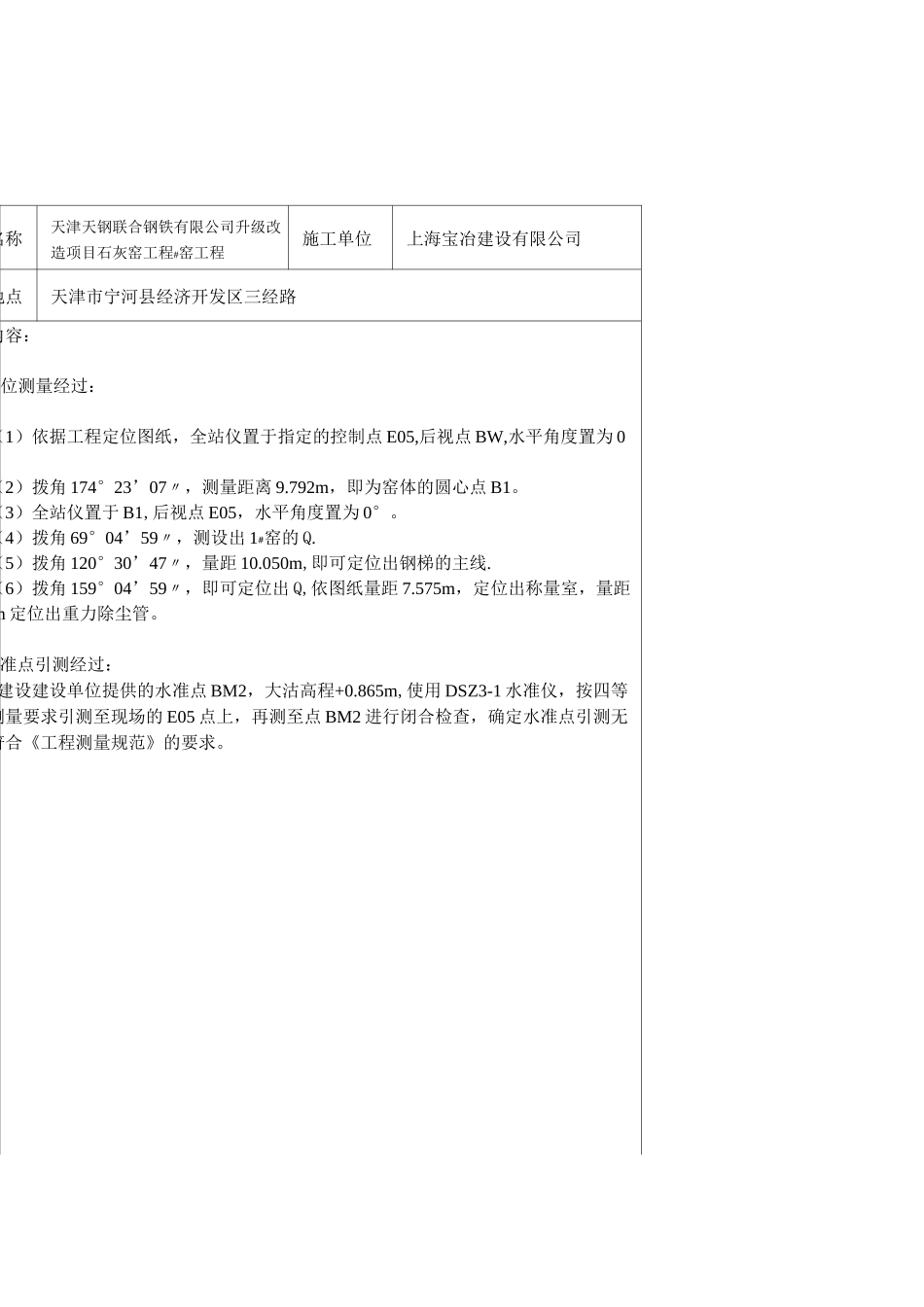

工程定位测量、放线、水准点引测经过记录津资 K-J2-1工程名称天津天钢联合钢铁有限公司升级改施工单位造项目石灰窑工程 1#窑工程仪器型上海宝冶建设有限公司索佳 set230R3 全站仪DSZ3-1 自动安平水准《工程测量规范》；甲方指定控制点，水准点；工程定位图纸设计标高±0 为大沽标高+0.750m 水准点位置现场定位测量示意图结论符合设计及《工程测量规范》要求水准点引测示意图结论符合设计及《工程测量规范》要求建设单位施工单位监理单位测量人：项目专业负责人：项目专业负责人：监理工程师：复测人：年月日年月日年月日年月日工程名称天津天钢联合钢铁有限公司升级改造项目石灰窑工程#窑工程施工单位上海宝冶建设有限公司工程地点天津市宁河县经济开发区三经路记录内容：定位测量经过：（1）依据工程定位图纸，全站仪置于指定的控制点 E05,后视点 BW,水平角度置为 0（2）拨角 174°23’07〃，测量距离 9.792m，即为窑体的圆心点 B1。（3）全站仪置于 B1,后视点 E05，水平角度置为 0°。（4）拨角 69°04’59〃，测设出 1#窑的 Q.（5）拨角 120°30’47〃，量距 10.050m,即可定位出钢梯的主线.（6）拨角 159°04’59〃，即可定位出 Q,依图纸量距 7.575m，定位出称量室，量距9.250m 定位出重力除尘管。水准点引测经过：依建设建设单位提供的水准点 BM2，大沽高程+0.865m,使用 DSZ3-1 水准仪，按四等水准测量要求引测至现场的 E05 点上，再测至点 BM2 进行闭合检查，确定水准点引测无误，符合《工程测量规范》的要求。项目负责人：年月日记录人：年月日工程定位测量、放线、水准点引测经过记录津资 K-J2-1工程名称天津天钢联合钢铁有限公司升级改施工单位造项目石灰窑工程 2#窑工程上海宝冶建设有限公司结论符合设计及《工程测量规范》要求水准点引测示意图结论符合设计及《工程测量规范》要求工程定位测量、放线、水准点引测经过记录津资 K-J2-2工程定位测量、放线、水准点引测经过记录津资 K-J2-1天津天钢联合钢铁有限公司升级改造项目石灰窑工程 3 # 窑工程 工程名称施工单位上海宝冶建设有限公司定位测量示意图结论符合设计及《工程测量规范》要求工程定位测量、放线、水准点引测经过记录津资 K-J2-2工程名称天津天钢联合钢铁有限公司升级改造项目石灰窑工程#窑工程施工单位上海宝冶建设有限公司工程地点天津市宁河县经济开发区三经路记录内容：A、定位测量经过：(1)依据工程定位图纸，全站仪置于指定...
