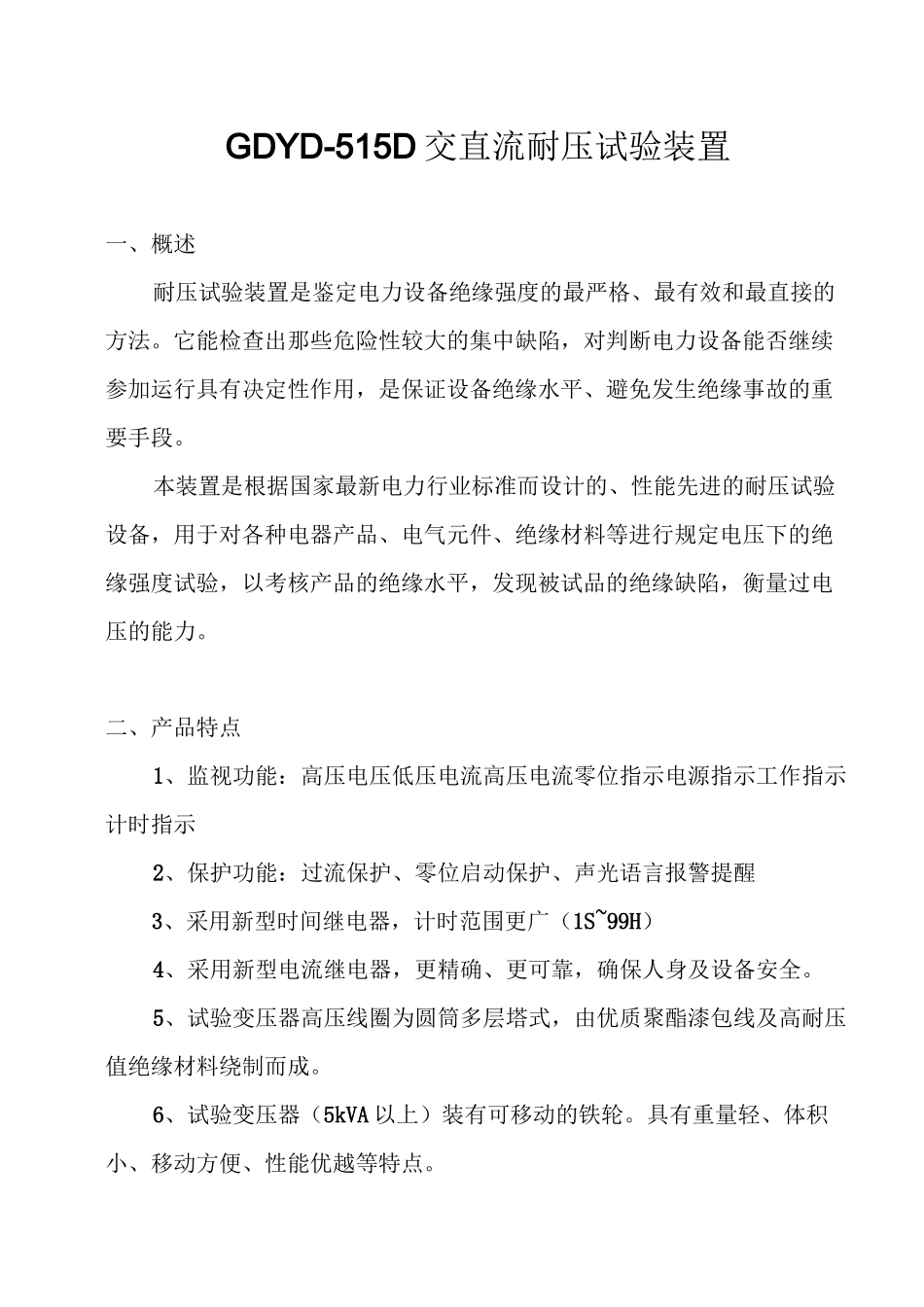

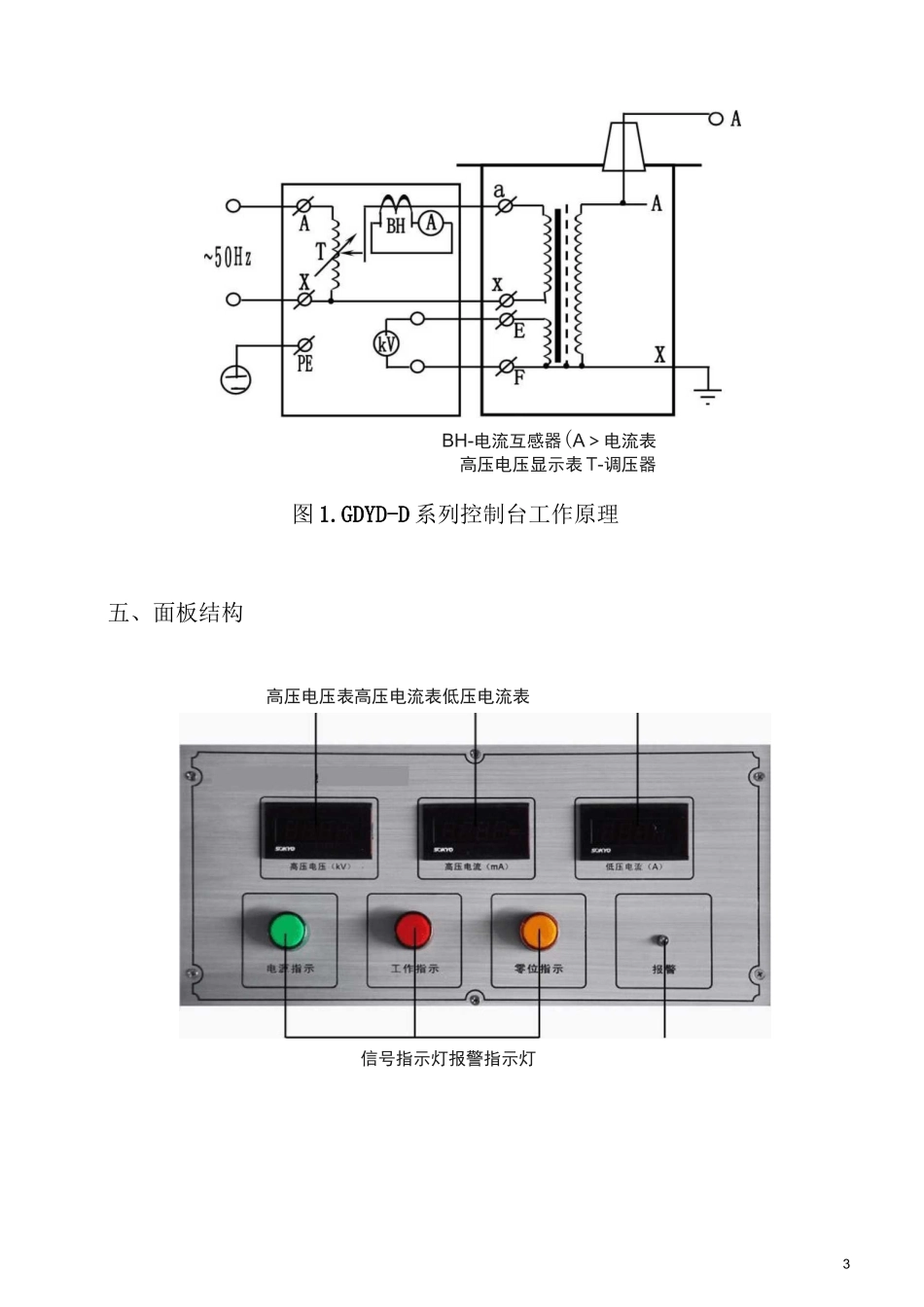

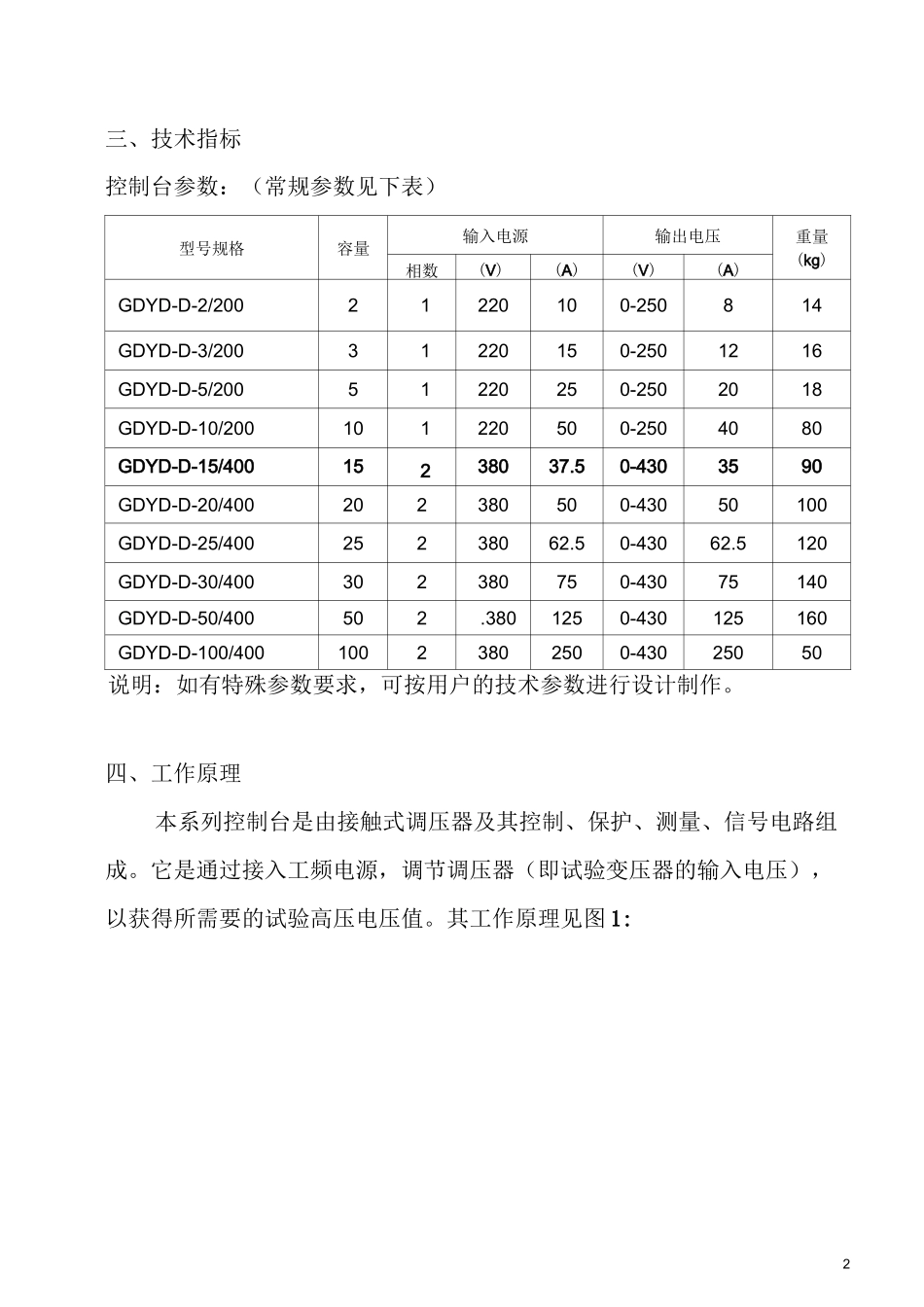

GDYD-515D 交直流耐压试验装置一、概述耐压试验装置是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷,对判断电力设备能否继续参加运行具有决定性作用,是保证设备绝缘水平、避免发生绝缘事故的重要手段。本装置是根据国家最新电力行业标准而设计的、性能先进的耐压试验设备,用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。二、产品特点1、监视功能:高压电压低压电流高压电流零位指示电源指示工作指示计时指示2、保护功能:过流保护、零位启动保护、声光语言报警提醒3、采用新型时间继电器,计时范围更广(1S~99H)4、采用新型电流继电器,更精确、更可靠,确保人身及设备安全。5、试验变压器高压线圈为圆筒多层塔式,由优质聚酯漆包线及高耐压值绝缘材料绕制而成。6、试验变压器(5kVA 以上)装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。2三、技术指标控制台参数:(常规参数见下表)型号规格容量输入电源输出电压重量(kg)相数(V)(A)(V)(A)GDYD-D-2/20021220100-250814GDYD-D-3/20031220150-2501216GDYD-D-5/20051220250-2502018GDYD-D-10/200101220500-2504080GDYD-D-15/40015238037.50-4303590GDYD-D-20/400202380500-43050100GDYD-D-25/40025238062.50-43062.5120GDYD-D-30/400302380750-43075140GDYD-D-50/400502.3801250-430125160GDYD-D-100/40010023802500-43025050说明:如有特殊参数要求,可按用户的技术参数进行设计制作。四、工作原理本系列控制台是由接触式调压器及其控制、保护、测量、信号电路组成。它是通过接入工频电源,调节调压器(即试验变压器的输入电压),以获得所需要的试验高压电压值。其工作原理见图 1:3BH-电流互感器(A>电流表高压电压显示表 T-调压器图 1.GDYD-D 系列控制台工作原理五、面板结构高压电压表高压电流表低压电流表信号指示灯报警指示灯4Nft1*创 ! .执•&L 竹 章出 MJl~X1
