第9章核安全分级

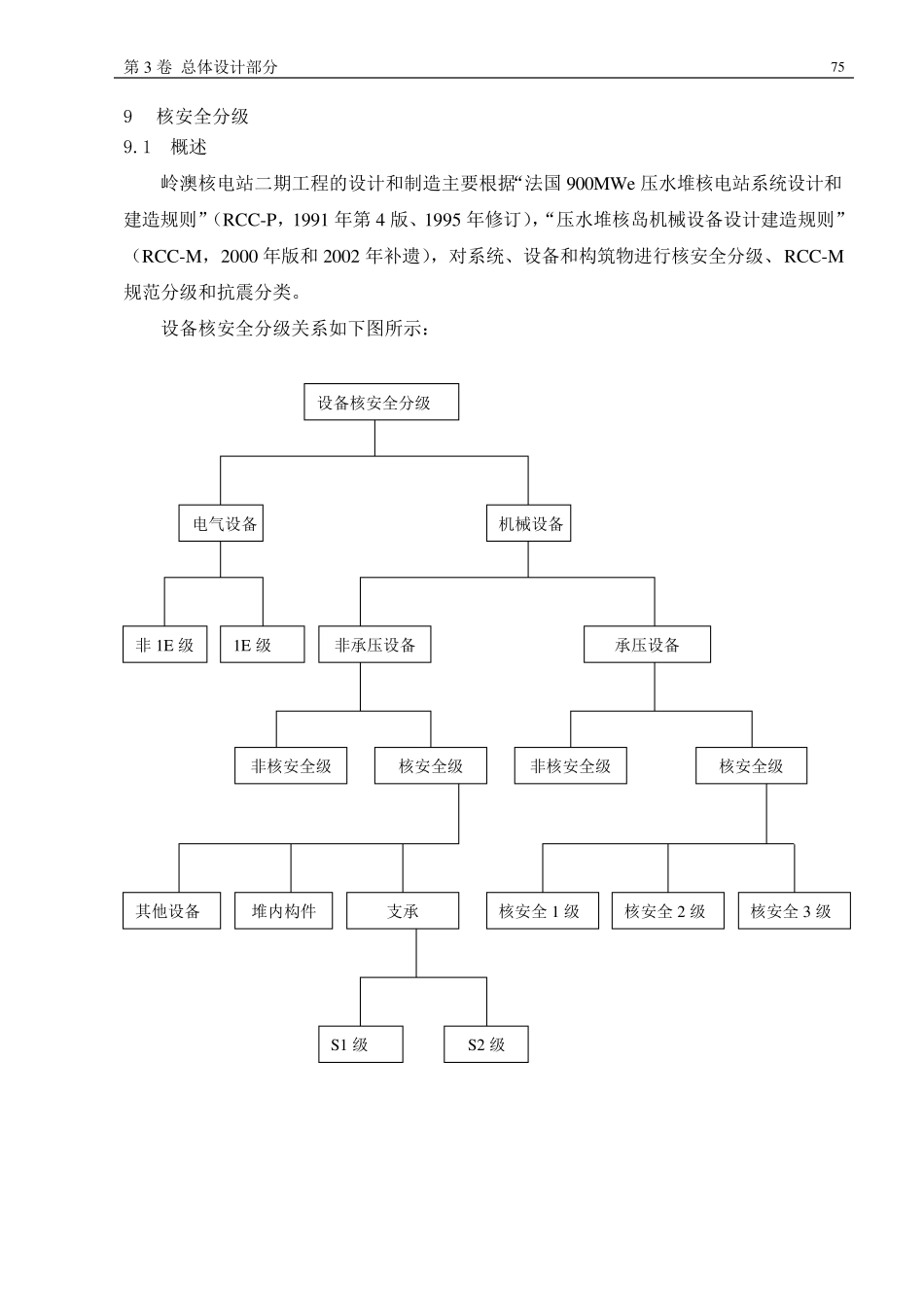

第9章核安全分级_第1页
1/9
第9章核安全分级_第2页
2/9
第9章核安全分级_第3页
3/9
第3 卷 总体设计部分 75 9 核安全分级 9.1 概述 岭澳核电站二期工程的设计和制造主要根据“法国 900MWe压水堆核电站系统设计和建造规则”(RCC-P,1991 年第4 版、1995 年修订),“压水堆核岛机械设备设计建造规则”(RCC-M,2000 年版和2002 年补遗),对系统、设备和构筑物进行核安全分级、RCC-M规范分级和抗震分类。 设备核安全分级关系如下图所示: 设备核安全分级 电气设备 机械设备 非 1E 级 1E 级 非承压设备 承压设备 非核安全级 核安全级 非核安全级 核安全级 核安全1 级 核安全2 级 核安全3 级 其他设备 堆内构件 支承 S1 级 S2 级 第3 卷 总体设计部分 76 机械承压设备核安全分级与RCC-M 规范等级的关系如下表所示: 安全等级 RCC-M 规范等级 1 2 3 Nc 1 2 或1 3 或2 Nc或3 一般的RCC-M 规范等级是与安全等级相对应,但是表中安全2、3 级和NC 级(非核安全级)根据设备所经受的载荷(特别是压力和温度)情况,可相应提高其RCC-M 规范等级。 系统的核安全分级和RCC-M 规范等级及分级的分界已在设计流程图上给出明确标记。 9.2 核安全分级应用的原则 机械系统执行安全功能的设备和部件按照对安全的重要程度进行分级,安全功能主要包括下列内容: ——反应堆停堆; ——对堆芯或执行安全功能的其他系统进行冷却; ——事故后防止放射性物质扩散。 9.2.1 承压设备的核安全分级 构成压力边界并执行安全功能的机械和流体系统的设备和部件分成三种安全等级:安全1 级、安全2 级和安全3 级,其它承压设备和部件为非安全级,用NC 表示。 流体系统的安全等级涉及到同系统连接的各个设备,包括疏水和放气以及仪表机械部分,范围覆盖到安全等级接口部位(安全1 级有例外,与安全1 级流体管道连接的流体管道的安全等级取决于它们的直径)。 9.2.1.1 安全1 级 安全1 级适用于部件破损后会引起工 况Ⅲ 或工 况Ⅳ 反应堆失 水事故的一些 部件(有关工 况的定 义 参 照RCC-P,4.4 节 ),或者 在反应堆正 常 运 行过 程中假 设只 有正 常 补 水系统补水的情况下,本 身 的破损会阻 碍 反应堆顺 利 停堆和冷却的那 些 部件。 安全1 级包括: a) 反应堆冷却剂 系统以及与其连接的内径大 于10.6mm 的水管线 或内径大 于21.9mm的蒸 汽 管线 ,其长 度延 伸 至 (并包括)相连辅 助 管线 上的两 个反应堆冷却...
