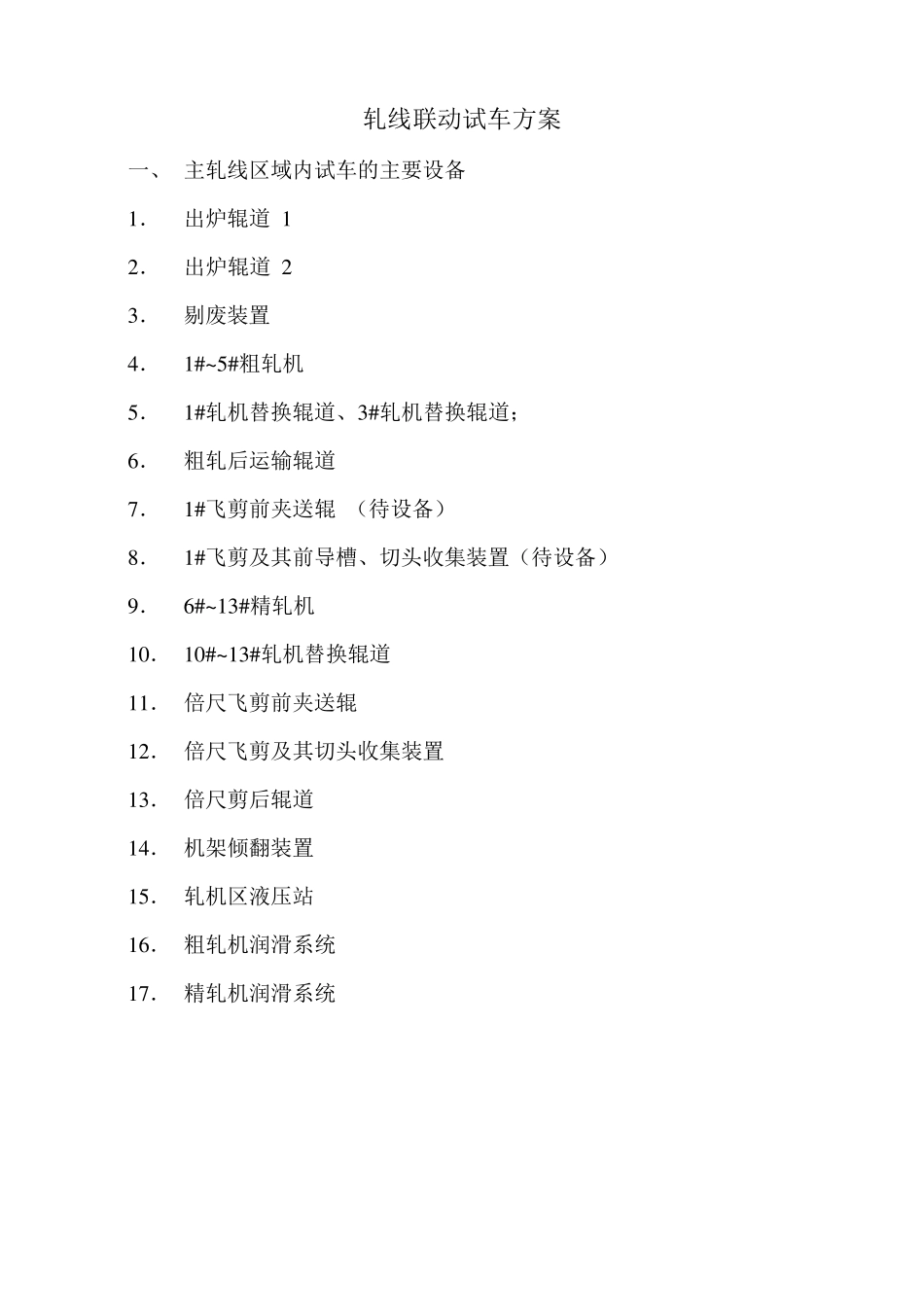

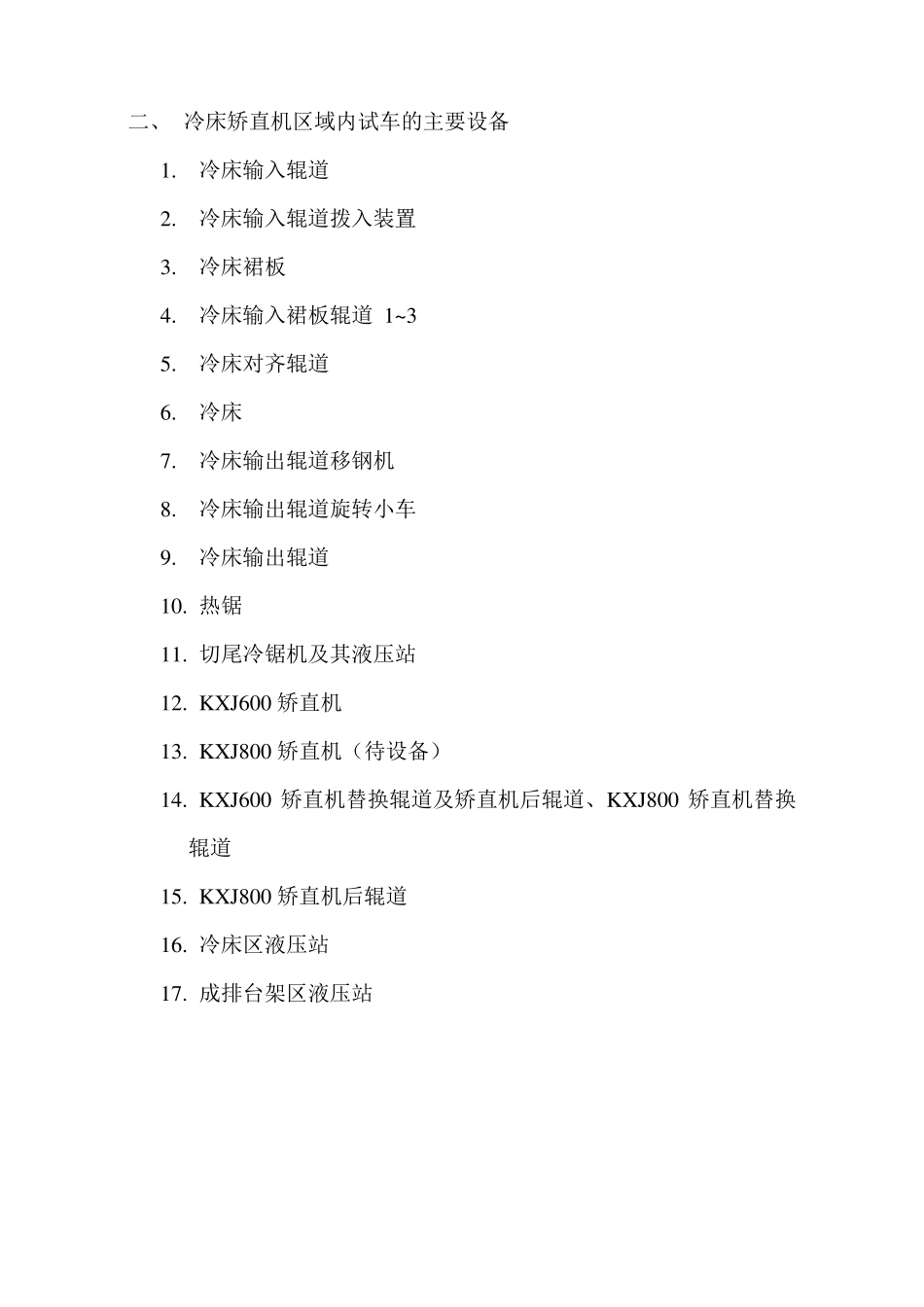

轧线联动试车方案 一、 主轧线区域内试车的主要设备 1. 出炉辊道 1 2. 出炉辊道 2 3. 剔废装置 4. 1#~5#粗轧机 5. 1#轧机替换辊道、3#轧机替换辊道; 6. 粗轧后运输辊道 7. 1#飞剪前夹送辊 (待设备) 8. 1#飞剪及其前导槽、切头收集装置(待设备) 9. 6#~13#精轧机 10. 10#~13#轧机替换辊道 11. 倍尺飞剪前夹送辊 12. 倍尺飞剪及其切头收集装置 13. 倍尺剪后辊道 14. 机架倾翻装置 15. 轧机区液压站 16. 粗轧机润滑系统 17. 精轧机润滑系统 二、 冷床矫直机区域内试车的主要设备 1. 冷床输入辊道 2. 冷床输入辊道拨入装置 3. 冷床裙板 4. 冷床输入裙板辊道 1~3 5. 冷床对齐辊道 6. 冷床 7. 冷床输出辊道移钢机 8. 冷床输出辊道旋转小车 9. 冷床输出辊道 10. 热锯 11. 切尾冷锯机及其液压站 12. KXJ600 矫直机 13. KXJ800 矫直机(待设备) 14. KXJ600 矫直机替换辊道及矫直机后辊道、KXJ800 矫直机替换辊道 15. KXJ800 矫直机后辊道 16. 冷床区液压站 17. 成排台架区液压站 三、 冷锯精整区域内试车的主要设备 1. 成排台架输入辊道 2. 成排上钢装置 3. 成排台架 4. 成排台架输出辊道 5. 锯区辊道 1 6. 1800 移动冷锯机 (一) 7. 1800 移动冷锯机 (二) 8. 1800 固定冷锯机 9. 锯区辊道 2 10. 锯区辊道 3 11. 1#检查台架系统: a)1#检查台架输入辊道 b)检查台架间升降挡板 c)1#检查台架上钢装置 d)1#检查台架水平移送链 e)1#检查台架下钢装置 f)1#检查台架后辊道 12. 1#码垛台架系统: a)1#码垛机前辊道 1 b)1#码垛机前辊道 2 c)1#码垛机前辊道间升降挡板 d)1#码垛台架升降移送链 e)1#码垛台架 1#平移链 f)1#码垛台架 2#平移链 g )1#码垛台架 3#平移链 13. 1#码垛机系统 a)1#码垛机分组机构 b)正向码垛升降挡料装置 c)正向码垛平移小车 d)反向码垛磁翻转机构 e)码垛升降台 14. 1#码垛机后辊道 15. 1#打捆辊道 16. 1#双面横移挡板 17. 成品型钢收集输入辊道 18. 成品型钢升降移送链 19. 成品型钢收集链 20. 2#检查台架系统: a)2#检查台架输入辊道 b)2#检查台架上钢装置 c)2#检查台架水平移送链 d)2#检查台架下钢装置 e)2#检查台架后辊道 21. 2#码垛台架系统: a)2#码垛机前辊道 1 b)2#码垛机前辊道 2 c)2#码垛机前辊道 ...
