联想笔记本电脑miniPCIE主板故障诊断卡使用手册(V1.0)

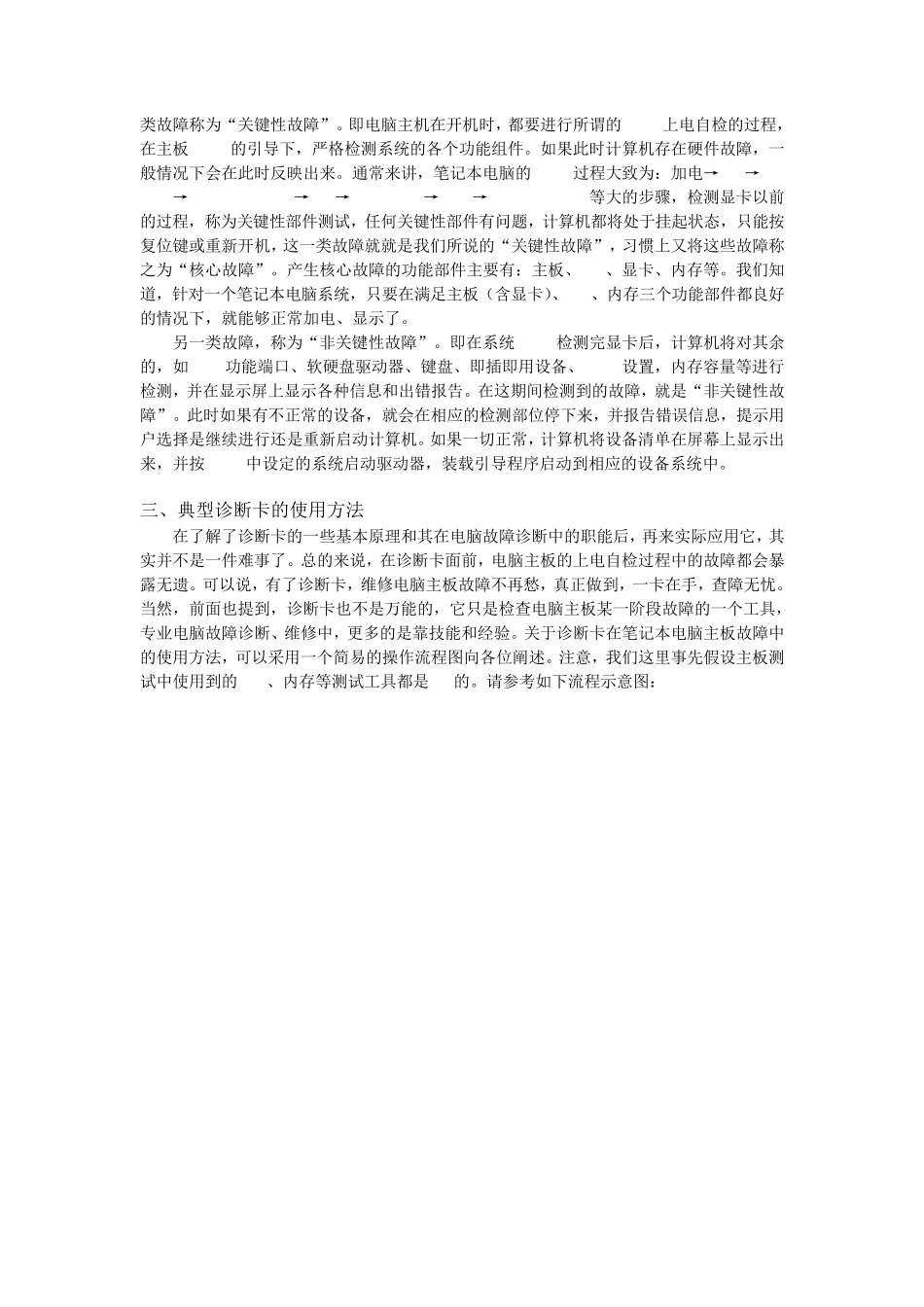

一、故障诊断卡概述 电脑主板故障诊断卡，习惯称之为 Debug卡。顾名思义，它其实一块可以用于电脑主板故障诊断的板卡。同电脑主板所有内、外接口设备一样，诊断卡在使用的时候，也是需要依附于主板上的某些功能端口的。笔记本电脑常见的诊断卡接口有：并口、内置 mini PCI、内置 mini PCIE 等接口。每一种接口类型，对应着一种样式的诊断卡。也有些电脑主板上，会专门预留有专用诊断接口，用于主板故障诊断、维修时候使用。下面，我们就目前笔记本电脑常见的三种接口诊断卡为各位简要介绍一下。 （一）并行口接口诊断卡 如图1所示，为并行口接口类型的诊断卡。显然，它只能用于配置并口端口的主板上，早期的一些机型，如Intel 855芯片组之前（含）的主板，通常会带有并口，它们就可以方便的使用了。此外，我们还注意到，此诊断卡并没有专门的8段LED显示管，而是通过8个简单的LED灯组成的两个4位二进制的状态指示灯。学习数字电子线路的朋友知道，它同样可以显示“00～FF”十六进制数范围之内的数字代码含义。 图 1 （二） mini PCI接口诊断卡 下图，我们看到的就是典型的笔记本电脑主板内置mini PCI接口的诊断卡，它构成了诊断的所有要素，即相应的设备接口、两个8段LED发光管及引出发光管的排线。在这里，两个8段LED发光可以很直观的显示“00～FF”之间的16进制数了。此处的排线，是为了引出发光二极管，主要为了我们读取错误代码时的方便，也有将发光二极管直接焊接在板卡上的。我们知道，从Intel 915芯片组平台的主板之前（含），笔记本电脑主板几乎都包含一个mini PCI接口。因此，我们可以很方便的使用该接口的诊断卡。 图 2 （三）mini PCIE接口诊断卡 相对于上面的mini PCI界面的诊断卡，mini PCIE （实际为侦测mini PCIE接口上的LPC总线信号）诊断卡最大的不同点，就是接口界面的不同。因为，我们知道，自Intel 945芯片组推出之后，mini PCI接口几乎在笔记本电脑主板上绝迹了，取而代之的就是mini PCIE接口了。为了电脑主机、主板故障诊断的需要，相应的mini PCIE 诊断卡也应运而生。mini PCIE卡看起来体积小、更为简洁，使用起来也很方便，目前市场上还不多见。 图 3 二、诊断卡基本原理 在向大家介绍了完了笔记本电脑故障诊断中常用到几种类型的诊断卡后，我们再来稍微学习一下诊断卡的基本原理。它的工作原理其实很简单，因为我们知道，无论哪个品牌的笔记本电脑主板，归集起来，其采用的BIOS软件...
