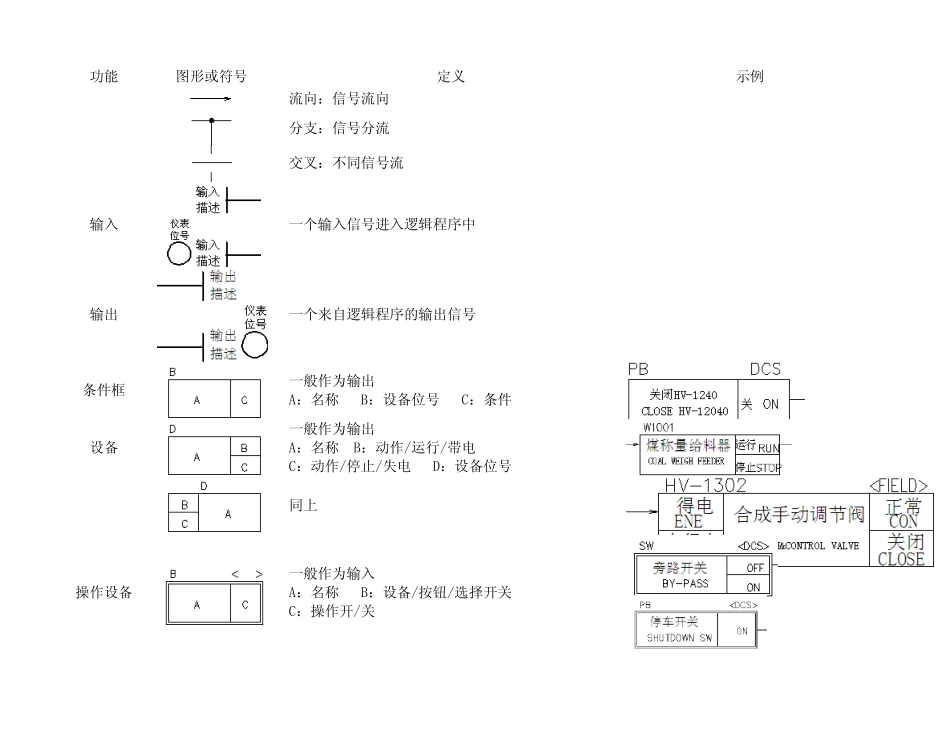

联锁逻辑图的编制和理解 1．主题：联锁逻辑图的编制和理解 2．编制依据：SHB-Z03-95 过程用二进制逻辑图（相当于ISA-S5.2-1976） IEEE 91-1984 Ex planation of Logic Sy mbols GB/T 4728.12-2008/IEC 60617 二进制逻辑元件 3．目的：为本公司所有设备或过程的联锁、报警提供一个二进制联锁和顺控的逻辑图的表示方法。 逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。 电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。目的是便于详细理解作用原理、分析和计算电路特性。 联锁逻辑图的由三部分组成：输入部分、逻辑单元部分、输出部分。 4．一个逻辑图的祥细程度随其使用的目的而定。一个逻辑图的祥尽程度取决于逻辑的表达程度以及是否包含辅助的、非逻辑的信息，如：一个逻辑系统可能有两个相对独产的输入，即一个开指令，一条闭指令（接点信号），这两个指令通常不能同时存在，逻辑图可以指定或不指定当两条指令同时存在的结果。此外，为了表示逻辑原理，可以给逻辑图加有注释，若需要也可以加注非逻辑信息，如资料标记、位号、端子标志等。 5．一个逻辑信号的存在，实际上即可以对应一个存在的仪表位号或对应一个不存在的仪表信号，这取决于硬件系统的形式和所设计的电路结构原理，如流量高报可以选定一个在流量达到高限时触点打开的电气开关来激励，另一方面，这个高限报警也可以选定为，由在流量达到高限时触点闭合的电气开关来激励。因此，这个流量高限条件可以由电信号的存在或不存在来表示。 6．信号的流向：用直线束表示：从左抽右，从上至下的流向。 7．图形和符号： 功能 图形或符号 定义 示例 流向：信号流向 分支：信号分流 交叉：不同信号流 输入 一个输入信号进入逻辑程序中 输出 一个来自逻辑程序的输出信号 条件框 一般作为输出 A：名称 B：设备位号 C：条件 设备 一般作为输出 A：名称 B：动作/运行/带电 C：动作/停止/失电 D：设备位号 同上 操作设备 一般作为输入 A：名称 B：设备/按钮/选择开关 C：操作开/关 工艺条件 一般作为输入 A：工艺变量 B：仪表位号 C：条件 一旦脉冲输入,则输出持续保持在限定时间后 使能输入 输入为“1”时，逻辑程序有效，否则逻辑输入处于高阻抗状态。 与 当且仅当所有输入信...
