聚丙烯的结构和性能

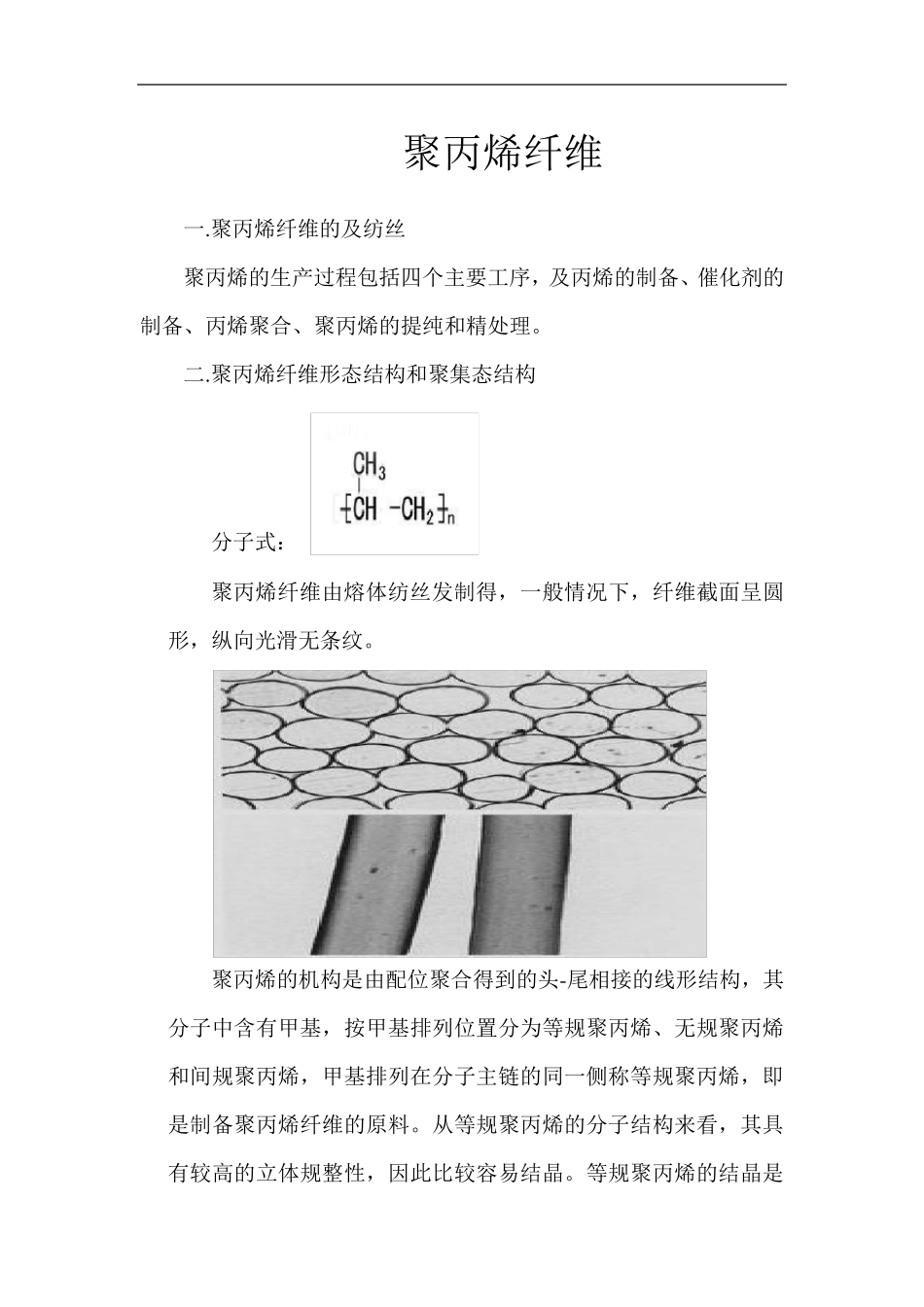

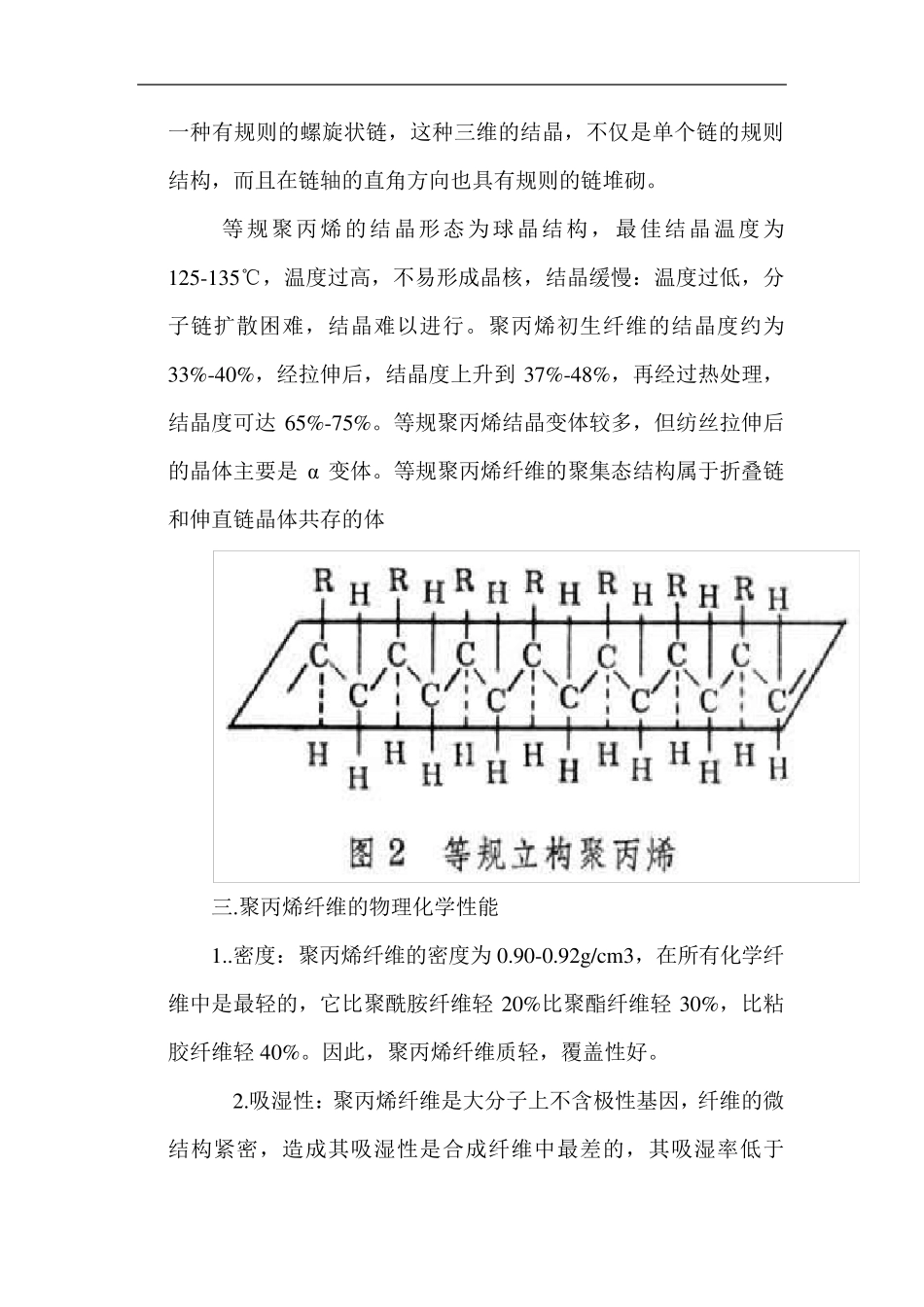

课 题：聚丙烯的结构和性能 参考文献：1 .纤维化学与物理（蔡再生主编，中国纺织出版社） 2 .中国纺机网 聚丙烯纤维 一.聚丙烯纤维的及纺丝 聚丙烯的生产过程包括四个主要工序，及丙烯的制备、催化剂的制备、丙烯聚合、聚丙烯的提纯和精处理。 二.聚丙烯纤维形态结构和聚集态结构 分子式： 聚丙烯纤维由熔体纺丝发制得，一般情况下，纤维截面呈圆形，纵向光滑无条纹。 聚丙烯的机构是由配位聚合得到的头-尾相接的线形结构，其分子中含有甲基，按甲基排列位置分为等规聚丙烯、无规聚丙烯和间规聚丙烯，甲基排列在分子主链的同一侧称等规聚丙烯，即是制备聚丙烯纤维的原料。从等规聚丙烯的分子结构来看，其具有较高的立体规整性，因此比较容易结晶。等规聚丙烯的结晶是 一种有规则的螺旋状链，这种三维的结晶，不仅是单个链的规则结构，而且在链轴的直角方向也具有规则的链堆砌。 等规聚丙烯的结晶形态为球晶结构，最佳结晶温度为125-135℃，温度过高，不易形成晶核，结晶缓慢：温度过低，分子链扩散困难，结晶难以进行。聚丙烯初生纤维的结晶度约为33%-40%，经拉伸后，结晶度上升到 37%-48%，再经过热处理，结晶度可达 65%-75%。等规聚丙烯结晶变体较多，但纺丝拉伸后的晶体主要是α 变体。等规聚丙烯纤维的聚集态结构属于折叠链和伸直链晶体共存的体 三.聚丙烯纤维的物理化学性能 1..密度：聚丙烯纤维的密度为0.90-0.92g/cm 3，在所有化学纤维中是最轻的，它比聚酰胺纤维轻 20%比聚酯纤维轻 30%，比粘胶纤维轻 40%。因此，聚丙烯纤维质轻，覆盖性好。 2.吸湿性：聚丙烯纤维是大分子上不含极性基因，纤维的微结构紧密，造成其吸湿性是合成纤维中最差的，其吸湿率低于 0 .0 3 %。因此，用于衣着时多于吸湿性高的混纺。高吸湿性聚丙烯纤维,其主要技术特征是,在纤维级聚丙烯中添加一定比例的由聚乙二醇作为改性剂与聚丙稀粉末经高速混合、熔融挤出、造粒制成改性母料,在纺丝时,在纤维级聚丙烯切粒中添加一定比例的改性母料,混合均匀,采用正常的聚丙烯纤维的生产方法制成的纤维。其优点是,具有质地轻,强力高,弹性好,耐腐蚀等优点,特别是独特的芯吸效应使其导湿性和保暖性好。 3 .电性能：聚丙烯的高频绝缘性能优良，由于它几乎不吸水，故绝缘性能不受湿度的影响。它有较高的介电系数，且随温度的上升，可以用来制作受热的电气绝缘制品，它的击穿电压也很高，适合用作电气配件等。抗电压、耐电弧性好，但静电度高，与铜接...
