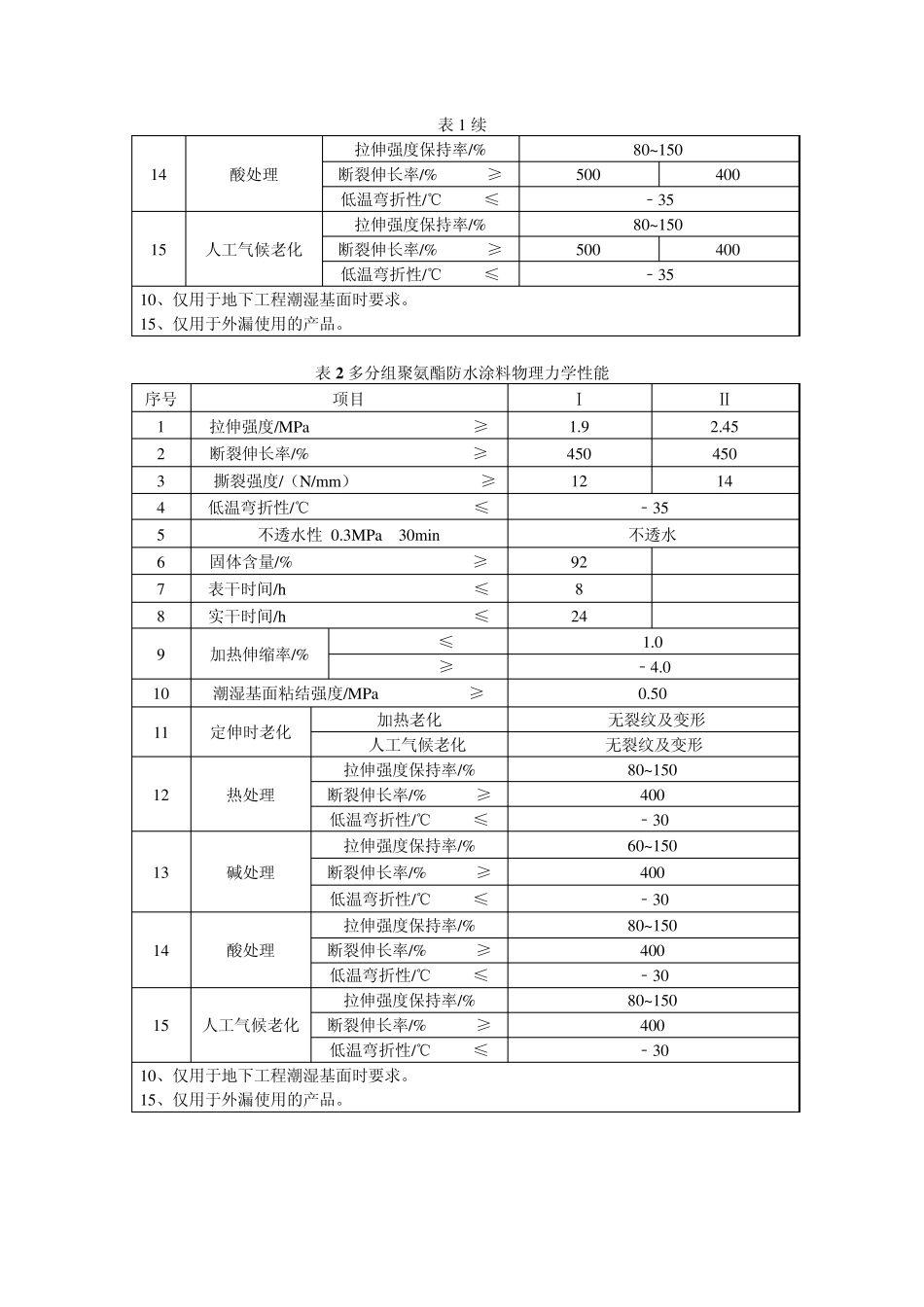

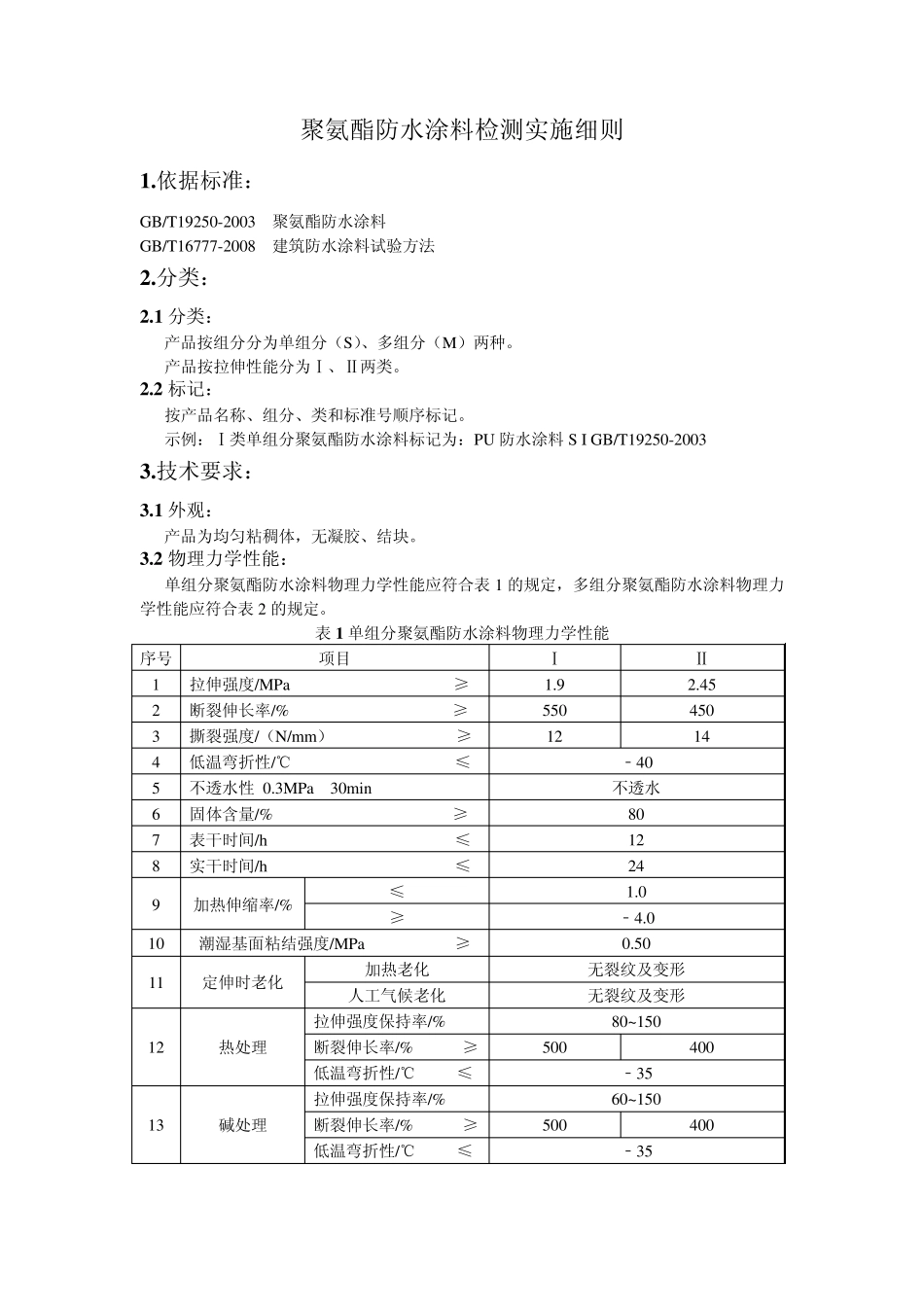

聚氨酯防水涂料检测实施细则 1 .依据标准： GB/T19250-2003 聚氨酯防水涂料 GB/T16777-2008 建筑防水涂料试验方法 2 .分类： 2 .1 分类： 产品按组分分为单组分（S）、多组分（M）两种。 产品按拉伸性能分为Ⅰ、Ⅱ两类。 2 .2 标记： 按产品名称、组分、类和标准号顺序标记。 示例：Ⅰ类单组分聚氨酯防水涂料标记为：PU 防水涂料S I GB/T19250-2003 3 .技术要求： 3 .1 外观： 产品为均匀粘稠体，无凝胶、结块。 3 .2 物理力学性能： 单组分聚氨酯防水涂料物理力学性能应符合表1 的规定，多组分聚氨酯防水涂料物理力学性能应符合表2 的规定。 表1 单组分聚氨酯防水涂料物理力学性能 序号 项目 Ⅰ Ⅱ 1 拉伸强度/MPa ≥ 1.9 2.45 2 断裂伸长率/% ≥ 550 450 3 撕裂强度/（N/mm） ≥ 12 14 4 低温弯折性/℃ ≤ ﹣40 5 不透水性 0.3MPa 30min 不透水 6 固体含量/% ≥ 80 7 表干时间/h ≤ 12 8 实干时间/h ≤ 24 9 加热伸缩率/% ≤ 1.0 ≥ ﹣4.0 10 潮湿基面粘结强度/MPa ≥ 0.50 11 定伸时老化 加热老化 无裂纹及变形 人工气候老化 无裂纹及变形 12 热处理 拉伸强度保持率/% 80~150 断裂伸长率/% ≥ 500 400 低温弯折性/℃ ≤ ﹣35 13 碱处理 拉伸强度保持率/% 60~150 断裂伸长率/% ≥ 500 400 低温弯折性/℃ ≤ ﹣35 表1 续 14 酸处理 拉伸强度保持率/% 80~150 断裂伸长率/% ≥ 500 400 低温弯折性/℃ ≤ ﹣35 15 人工气候老化 拉伸强度保持率/% 80~150 断裂伸长率/% ≥ 500 400 低温弯折性/℃ ≤ ﹣35 10、仅用于地下工程潮湿基面时要求。 15、仅用于外漏使用的产品。 表2 多分组聚氨酯防水涂料物理力学性能 序号 项目 Ⅰ Ⅱ 1 拉伸强度/MPa ≥ 1.9 2.45 2 断裂伸长率/% ≥ 450 450 3 撕裂强度/（N/mm） ≥ 12 14 4 低温弯折性/℃ ≤ ﹣35 5 不透水性 0.3MPa 30min 不透水 6 固体含量/% ≥ 92 7 表干时间/h ≤ 8 8 实干时间/h ≤ 24 9 加热伸缩率/% ≤ 1.0 ≥ ﹣4.0 10 潮湿基面粘结强度/MPa ≥ 0.50 11 定伸时老化 加热老化 无裂纹及变形 人工气候老化 无裂纹及变形 12 热处理 拉伸强度保持率/% 80~150 断裂伸长率/% ≥ 400 低温弯折性/℃ ≤ ﹣30 13 碱处理 拉伸强度保持率/% 60~150 断裂伸长率/% ≥ 400 低温弯折性...
