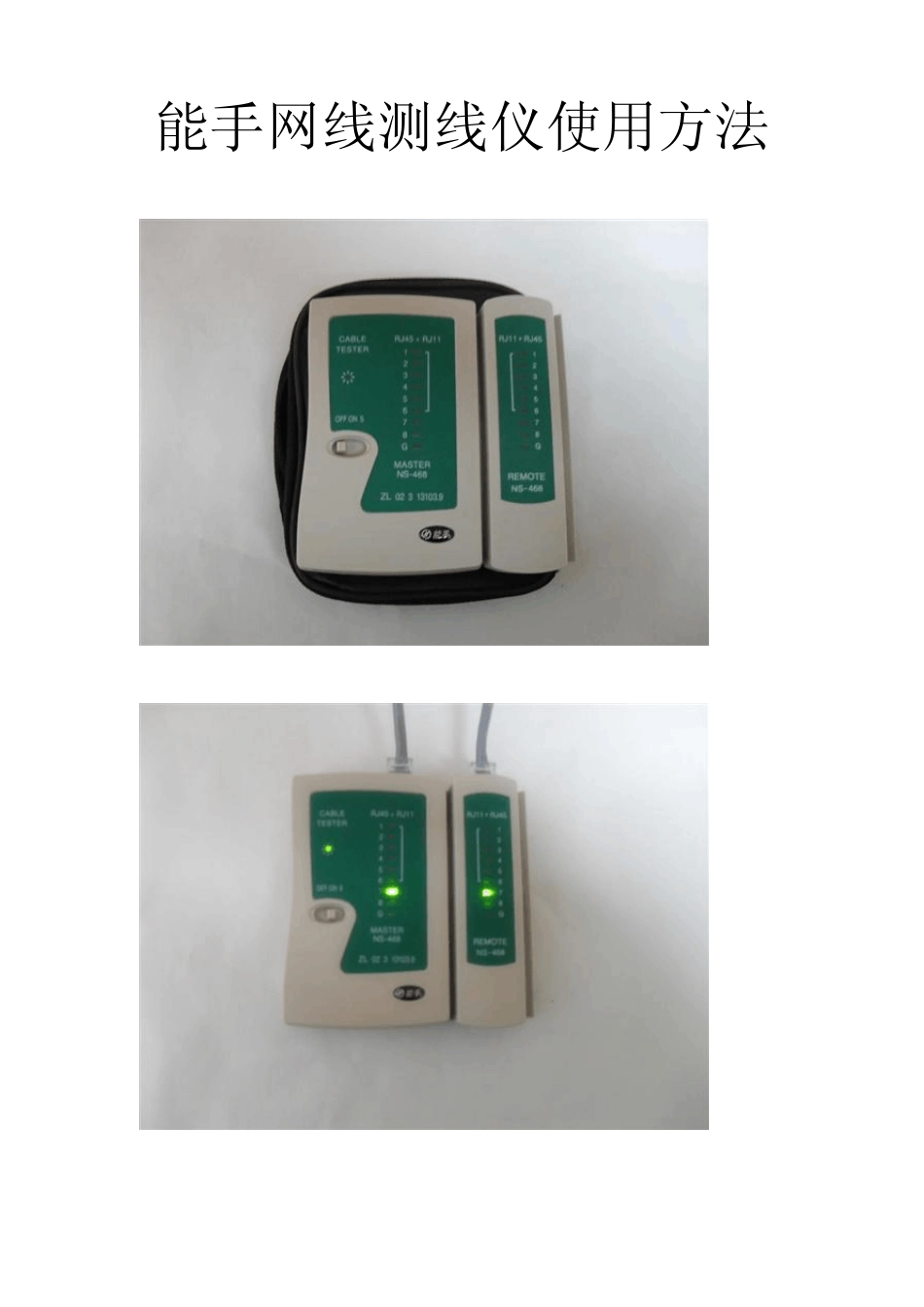

能手网线测线仪使用方法 全新能手NS-468测线仪、测网络、电话多用、电脑网络电缆测试仪 NS-468 两用多功能电缆测试仪 采用自动扫描方式，快速测试，流线型外形，符合人体工程学设计。线条流畅简洁、防摔、防光设计，更符合现场施工。 技术指标 测试线缆：RJ11、RJ45 电源： DC 9V 叠层电池 耗电： 25MA 体积： 10.5*10.5*2.6 mm 重量： 200G 一、功能： 1.对双绞线1，2，3，4，5，6，7，8，G线对逐根（对）测试，并可区分判定哪一根（对）错线，短路和开路。 2.开关ON为正常测试速度,“S”为慢速测试速度,M为手动档。 二、双绞线测试：打开电源，将网线插头分别插入主测试器和远程测试器，主机指示灯从 1至 G逐个顺序闪亮，下图例： 主测试器： 1-2-3-4-5-6-7-8-G 远程测试器： 1-2-3-4-5-6-7-8-G（RJ45） 1-2-3-4-5-6------（RJ12） 1-2-3-4----------（RJ11） 若接线不正常，按下述情况显示： 1.当有一根网线如3号线断路，则主测试仪和远程测试端3号灯饰都不亮。 2.当有几条线不通，则几条线都不亮，当网线少于2根线连通时，灯都不亮。 3.当两头网线乱序，例2，4线乱序，则显示如下： 主测试器不变： 1-2-3-4-5-6-7-8-G 远程测试端为： 1-4-3-2-5-6-7-8-G 4.当网线有2根短路时，则主测试器显示不亮，而远程测试端显示短路的两根线灯都微亮，若有3根以上（含3根） 短路时则所有短路的几条线号的灯都不亮。 三、若测配线架和墙座模块，则需二根匹配跳线（如110P4-RJ45）引到测试仪上。 四、同轴电缆测试：如果电缆是好的，则二端BNC灯同时闪绿灯。 包装：NS－468(绿色)型测线器一个、皮包袋一个、说明书一份。 常规接法（两头568B）: 橙白 1 橙 2 绿白 3 蓝 4 蓝白 5 绿 6 棕白 7 棕 8 (橙绿蓝棕，白线在左，绿蓝换) 交叉接法（一头568A）: 绿白3 绿6 橙白1 蓝4 蓝白5 橙2 棕白7 棕8 (绿橙蓝棕，白线在左，橙蓝换) 使用方法： 将网线两端的水晶头分别插入主测试仪和远程测试端的RJ45端口，将开关拨到“ON”（S为慢速档），这时主测试仪和远程测试端的指示头就应该逐个闪亮。 ⑴ 直通连线的测试：测试直通连线时，主测试仪的指示灯应该从 1到8逐个顺序闪亮，而远程测试端的指示灯也应该从 1到8逐个顺序闪亮。如果是这种现象，说明直通线的连通性没问题，否则就得重做。 ⑵ 交错线连线的测试：测试交错连线时，主测试仪的指示灯也应该从 1到8逐个顺序闪亮，而远程测...
