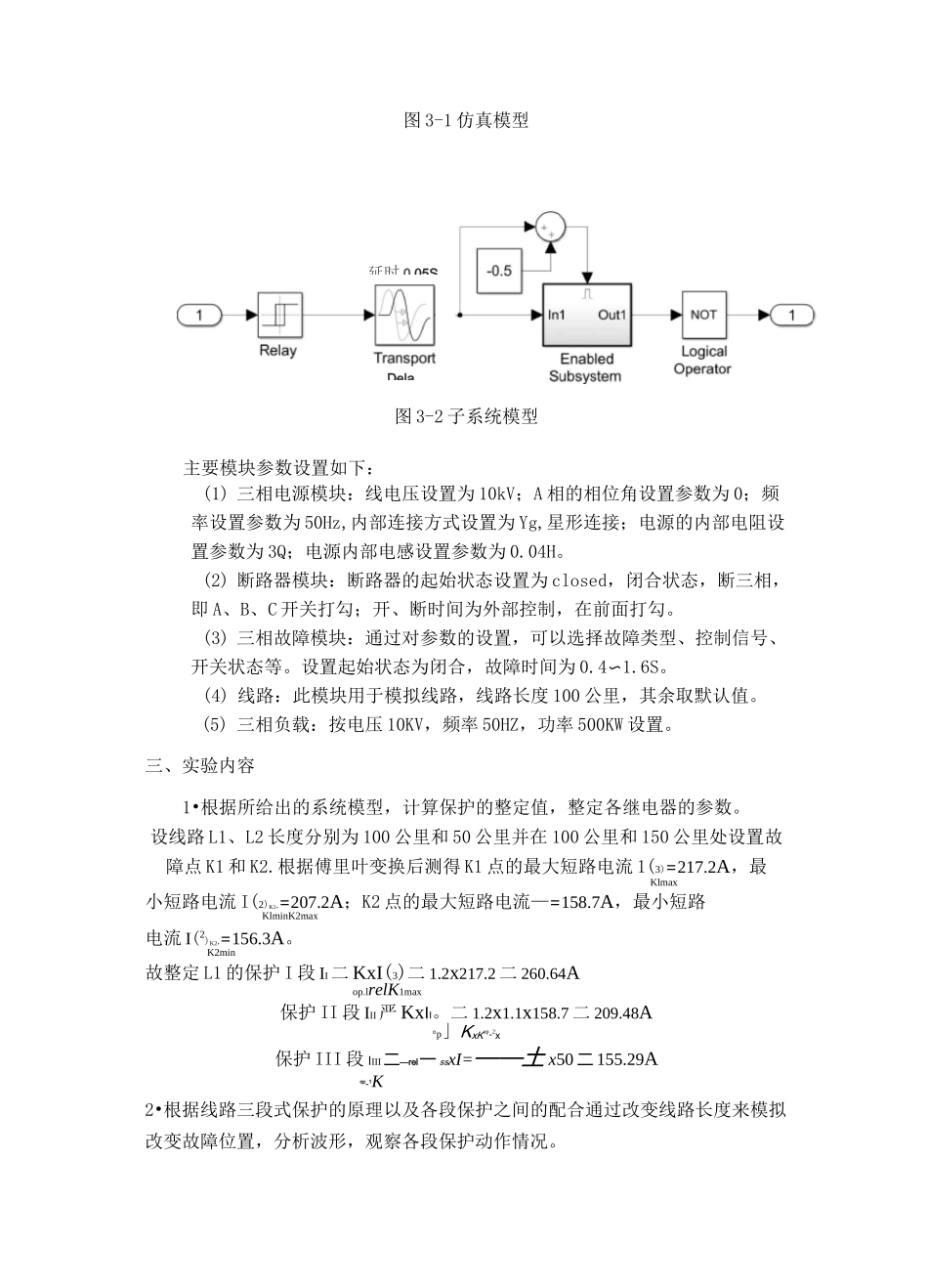

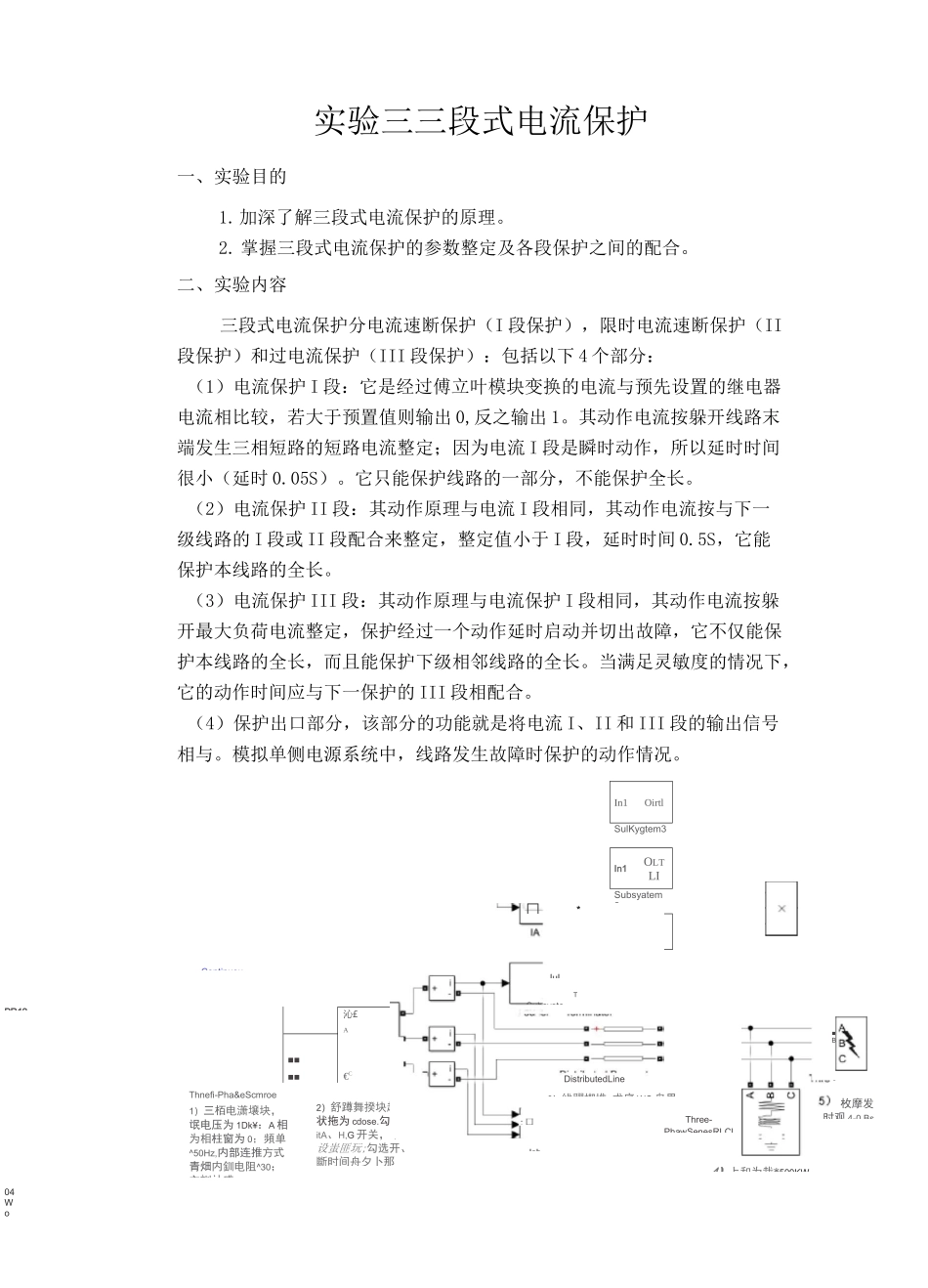

04WoContinuou沁£A■■■■€CThnefi-Pha&eScmroe1）三栢电潇壌块，氓电压为 1Dk¥：A 相为相柱窗为 0；頻单^50Hz,内部连推方式青畑内釧电阻^30；內訓社感2）舒蹲舞揆块起舞状拖为 cdose.勾itA、H,G 开关，不设蚩匪玩;勾选开、斷时间舟夕卜那In1OirtlSulKygtem3In1OLTLISubsyatem2In1OirtlFourierlerThr&e-实验三三段式电流保护一、实验目的1.加深了解三段式电流保护的原理。2. 掌握三段式电流保护的参数整定及各段保护之间的配合。二、实验内容三段式电流保护分电流速断保护（I 段保护），限时电流速断保护（II段保护）和过电流保护（III 段保护）：包括以下 4 个部分：（1）电流保护 I 段：它是经过傅立叶模块变换的电流与预先设置的继电器电流相比较，若大于预置值则输出 0,反之输出 1。其动作电流按躲开线路末端发生三相短路的短路电流整定；因为电流 I 段是瞬时动作，所以延时时间很小（延时 0.05S）。它只能保护线路的一部分，不能保护全长。（2）电流保护 II 段：其动作原理与电流 I 段相同，其动作电流按与下一级线路的 I 段或 II 段配合来整定，整定值小于 I 段，延时时间 0.5S，它能保护本线路的全长。（3）电流保护 III 段：其动作原理与电流保护 I 段相同，其动作电流按躲开最大负荷电流整定，保护经过一个动作延时启动并切出故障，它不仅能保护本线路的全长，而且能保护下级相邻线路的全长。当满足灵敏度的情况下，它的动作时间应与下一保护的 III 段相配合。（4）保护出口部分，该部分的功能就是将电流 I、II 和 III 段的输出信号相与。模拟单侧电源系统中，线路发生故障时保护的动作情况。Subsyste□*|u|T:口labThree-PhawSenesRLCLDistributedLine3）线躍楔堆.朮底 WO 鸟里PR124）上和为栽*500KW枚摩发时观 4-0.Bs■B图 3-1 仿真模型图 3-2 子系统模型主要模块参数设置如下：(1) 三相电源模块：线电压设置为 10kV；A 相的相位角设置参数为 0；频率设置参数为 50Hz,内部连接方式设置为 Yg,星形连接；电源的内部电阻设置参数为 3Q；电源内部电感设置参数为 0.04H。(2) 断路器模块：断路器的起始状态设置为 closed，闭合状态，断三相，即 A、B、C 开关打勾；开、断时间为外部控制，在前面打勾。(3) 三相故障模块：通过对参数的设置，可以选择故障类型、控制信号、开关状态等。设置起始状态为闭合，故障时间为 0.4〜1.6S。(4) 线路：此模块用于模拟线路，线路长度 100...
