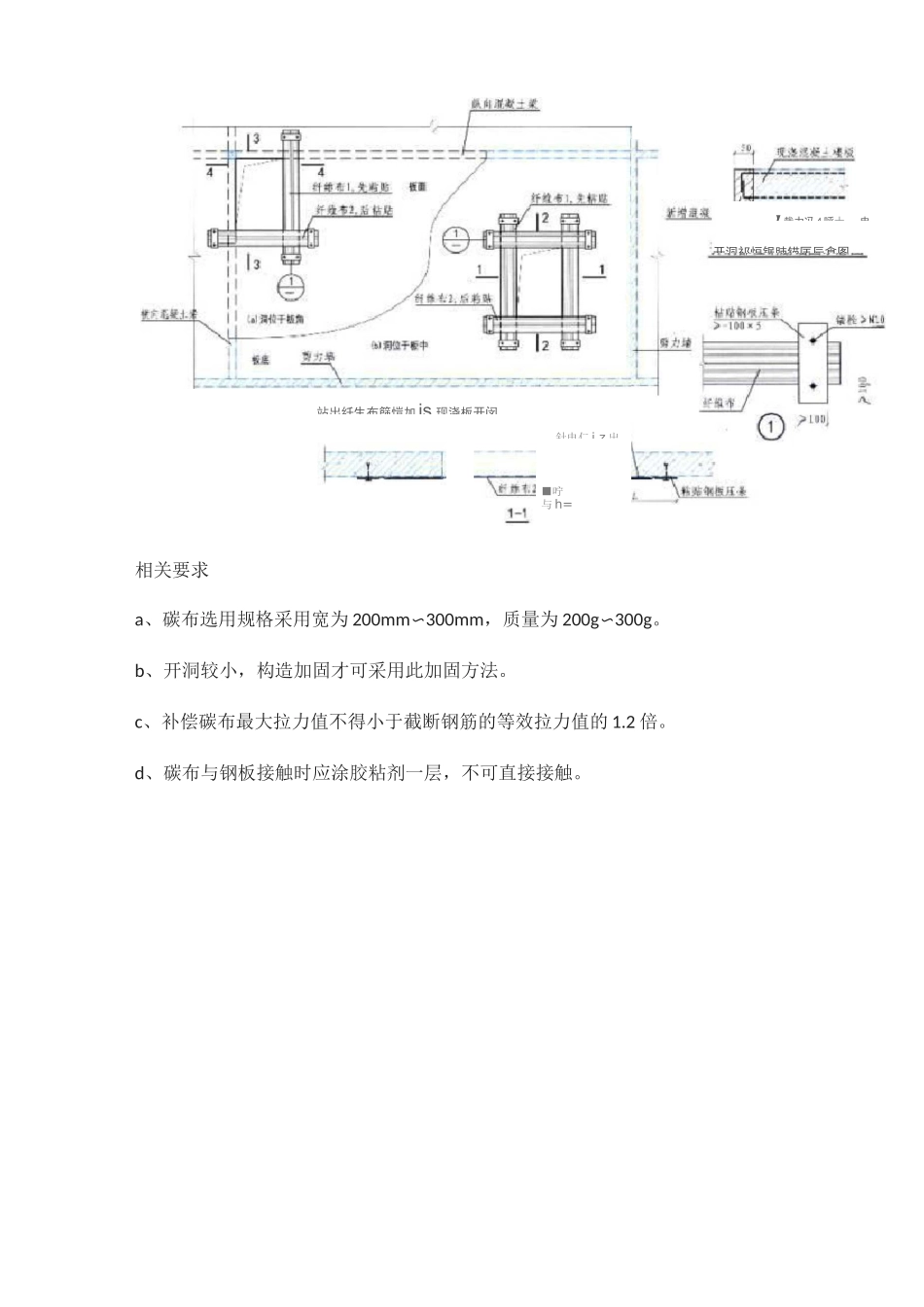

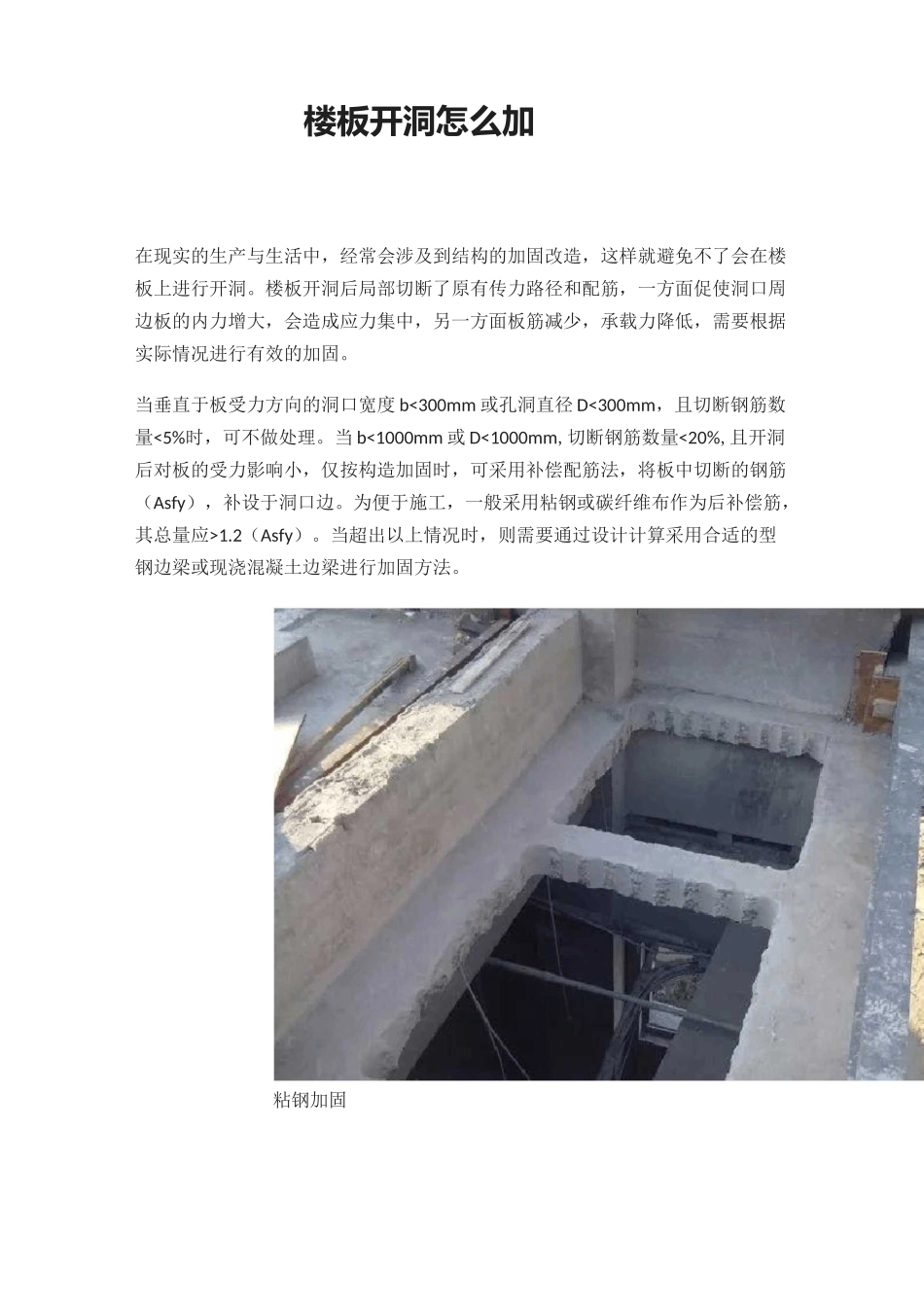

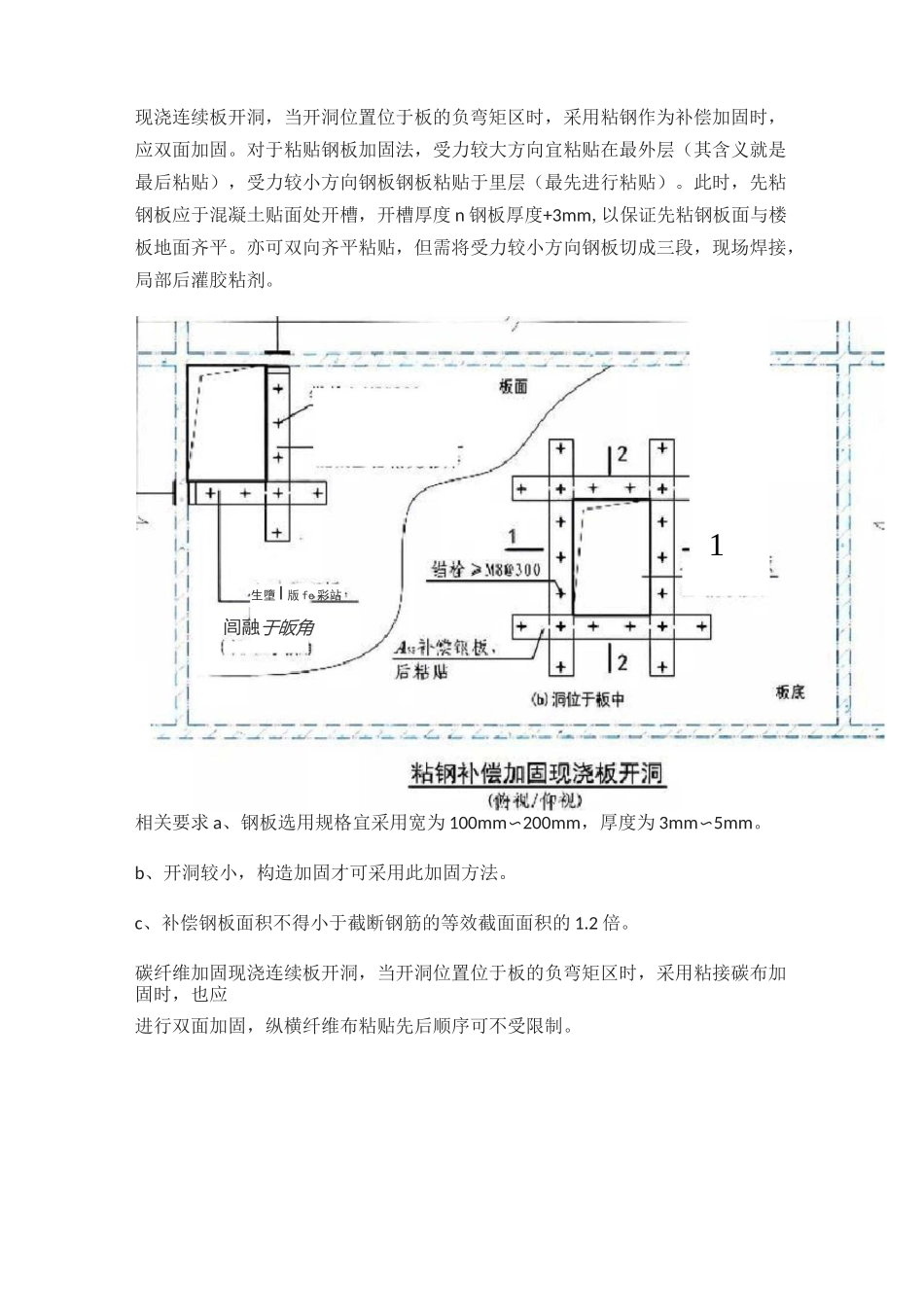

楼板开洞怎么加在现实的生产与生活中,经常会涉及到结构的加固改造,这样就避免不了会在楼板上进行开洞。楼板开洞后局部切断了原有传力路径和配筋,一方面促使洞口周边板的内力增大,会造成应力集中,另一方面板筋减少,承载力降低,需要根据实际情况进行有效的加固。当垂直于板受力方向的洞口宽度 b<300mm 或孔洞直径 D<300mm,且切断钢筋数量<5%时,可不做处理。当 b<1000mm 或 D<1000mm,切断钢筋数量<20%,且开洞后对板的受力影响小,仅按构造加固时,可采用补偿配筋法,将板中切断的钢筋(Asfy),补设于洞口边。为便于施工,一般采用粘钢或碳纤维布作为后补偿筋,其总量应>1.2(Asfy)。当超出以上情况时,则需要通过设计计算采用合适的型钢边梁或现浇混凝土边梁进行加固方法。粘钢加固握錠现浇连续板开洞,当开洞位置位于板的负弯矩区时,采用粘钢作为补偿加固时,应双面加固。对于粘贴钢板加固法,受力较大方向宜粘贴在最外层(其含义就是最后粘贴),受力较小方向钢板钢板粘贴于里层(最先进行粘贴)。此时,先粘钢板应于混凝土贴面处开槽,开槽厚度 n 钢板厚度+3mm,以保证先粘钢板面与楼板地面齐平。亦可双向齐平粘贴,但需将受力较小方向钢板切成三段,现场焊接,局部后灌胶粘剂。相关要求 a、钢板选用规格宜采用宽为 100mm〜200mm,厚度为 3mm〜5mm。b、开洞较小,构造加固才可采用此加固方法。c、补偿钢板面积不得小于截断钢筋的等效截面面积的 1.2 倍。碳纤维加固现浇连续板开洞,当开洞位置位于板的负弯矩区时,采用粘接碳布加固时,也应进行双面加固,纵横纤维布粘贴先后顺序可不受限制。生墮I 版 fe 彩站闾融于皈角1相关要求a、碳布选用规格采用宽为 200mm〜300mm,质量为 200g〜300g。b、开洞较小,构造加固才可采用此加固方法。c、补偿碳布最大拉力值不得小于截断钢筋的等效拉力值的 1.2 倍。d、碳布与钢板接触时应涂胶粘剂一层,不可直接接触。站出纤生布篩愷加is 现浇板开闵針电仁 i,z 出■咛与 h=开洞祁恒锯肺锚匡辰倉图】哉力冯 4 呼士;-电粘钢与碳纤维加固共性论是承担负弯矩的板面钢板还是碳布,都会因墙体阻挡,无法贯通,此时可采用螺杆及短角钢穿墙拉结锚固传递拉力。对于框架结构现浇楼板角区开洞,承担负弯矩的板面钢板或碳布,都应弯折锚固与边梁外侧,并满足锚固长度要求。L:世韭二I 空尺>IK*;0*G-[QL.HUW. 」;量 -J 酣岂瓷倉 w%庁.命峙十》*5衍览.匸 Y 幾枕产.41{耳 M 址J...
