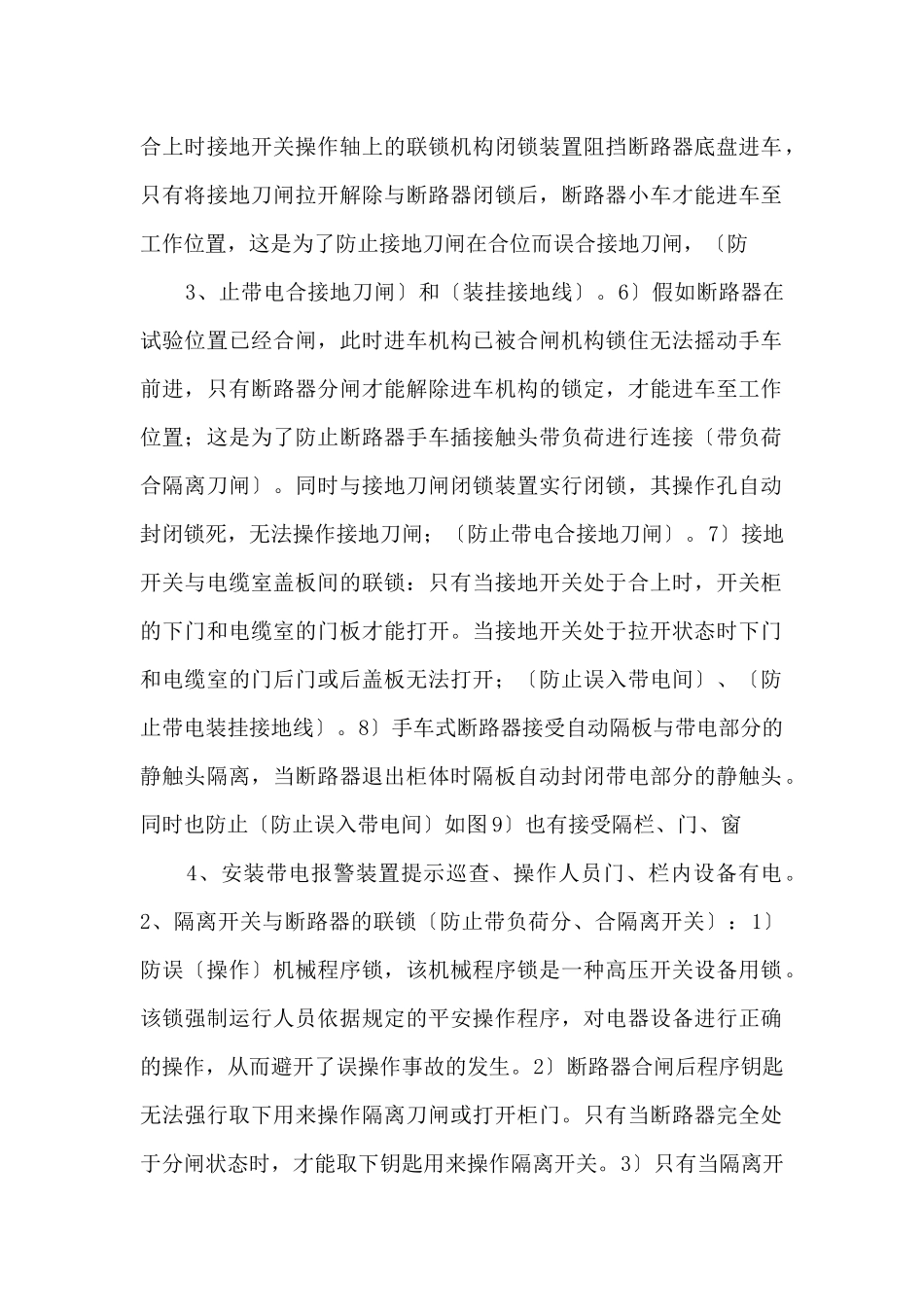

10kv 高压开关柜五防功能资料 1、10kv 高压开关柜“五防”功能高压开关柜的“五防”装置一般可分为机械、电气和综合三类“五防”包括:防止带负荷分、合隔离开关〔隔离插头〕;防止误分、误合断路器;防止接地开关处在闭合位置时合断路器;防止在带电时误合接地开关;防止误入带电间,以上五项防止电气误操作的内容,简称“五防”是确保设备和人身平安、防止误操作的重要措施。1、手车式断路器的“五防”联锁:高压开关柜有些安装有状态显示器可以观看断路器的状态,在断路器面板上设有断路器分、合状态的机械指示。手车式断路器位置与二次插头设有连锁,手车进入柜内后,二次插头与手车位置之间有以下联锁 1)只有当手车在处于试验位置时才能插拔二次插头。2)手车由试验位置,在摇向工作位置推动的过程中和到达工作位置以后,〔二次插头被锁定〕不能拔开二次插头。3〕电源 2、闭锁:只有把握电源正常闭锁回路完好的状况下合闸机构才能自动解锁。当需要进线检修时;为保证检修人员的平安,值班人取下把握回路熔断器后,无论是在远方或就地以及手动操作断路器断路器均无法合闸。4〕手车式断路器;断路器在工作位置合闸后进退车机构被锁住无法退出,只有当断路器处于分闸状态后才能摇动手车这是为了防止断路器手车插接触头带负荷进行分别〔带负荷拉隔离刀闸〕。5〕当手车锁定在试验位置时,手车上的电气把握回路才能接通,可以对断路器合闸、分闸试验操作,同时手车底盘与接地刀闸联锁机构才能解除,才能进行接地刀闸的操作。当接地刀闸合上时接地开关操作轴上的联锁机构闭锁装置阻挡断路器底盘进车,只有将接地刀闸拉开解除与断路器闭锁后,断路器小车才能进车至工作位置,这是为了防止接地刀闸在合位而误合接地刀闸,〔防 3、止带电合接地刀闸〕和〔装挂接地线〕。6〕假如断路器在试验位置已经合闸,此时进车机构已被合闸机构锁住无法摇动手车前进,只有断路器分闸才能解除进车机构的锁定,才能进车至工作位置;这是为了防止断路器手车插接触头带负荷进行连接〔带负荷合隔离刀闸〕。同时与接地刀闸闭锁装置实行闭锁,其操作孔自动封闭锁死,无法操作接地刀闸;〔防止带电合接地刀闸〕。7〕接地开关与电缆室盖板间的联锁:只有当接地开关处于合上时,开关柜的下门和电缆室的门板才能打开。当接地开关处于拉开状态时下门和电缆室的门后门或后盖板无法打开;〔防止误入带电间〕、〔防止带电装挂接地线〕。8〕手车式断路器接受自动隔板与带电部分...
