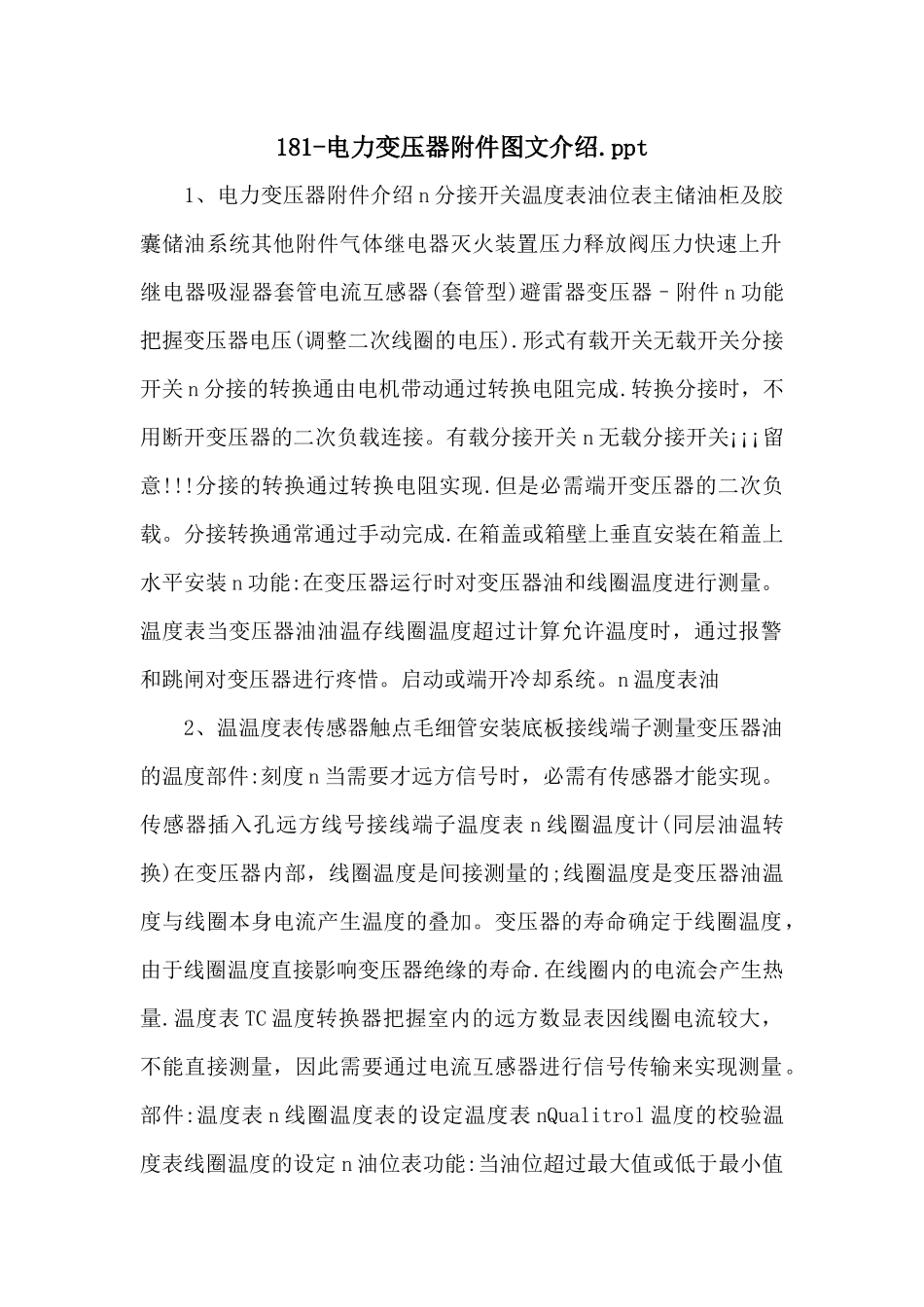

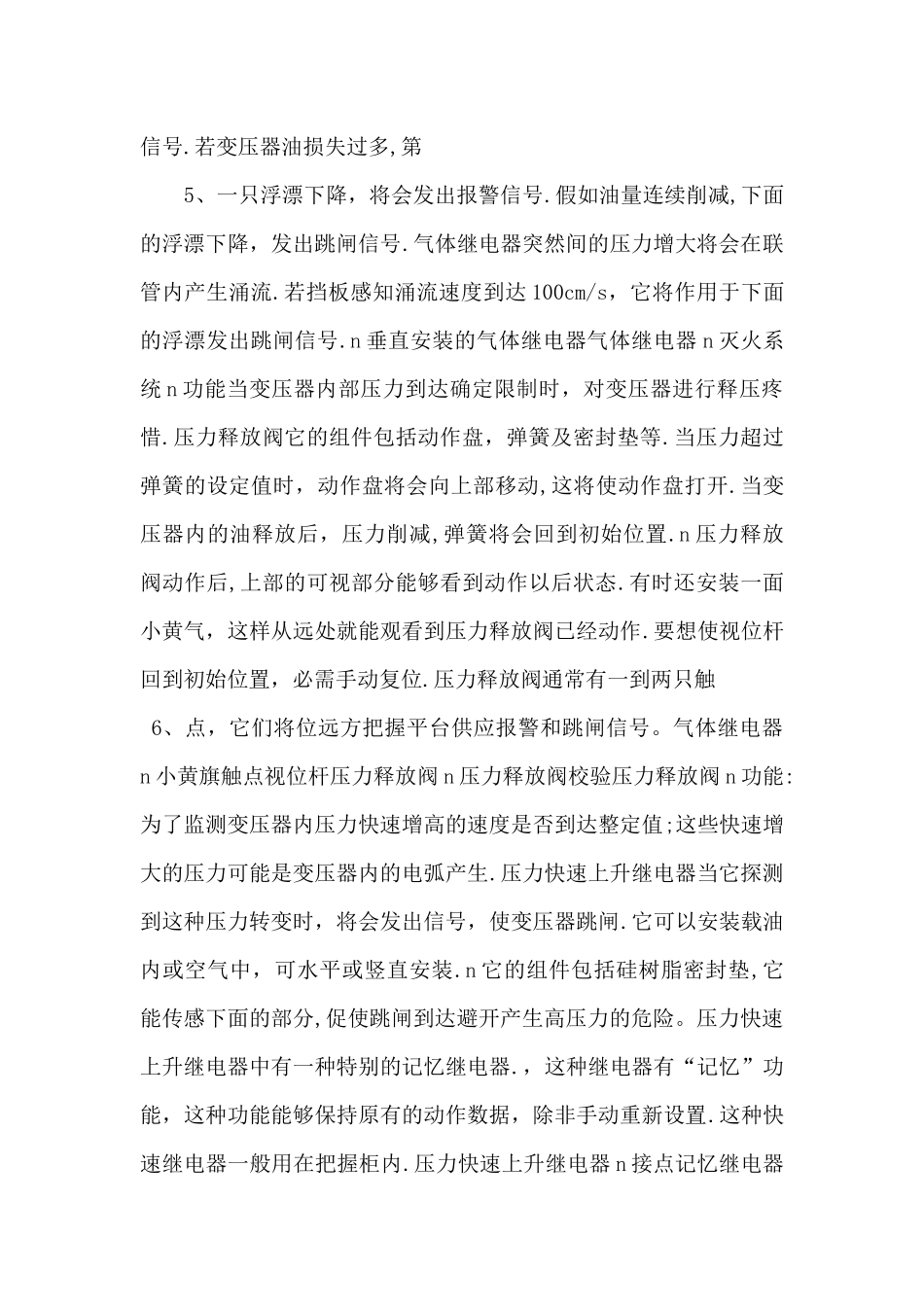

181-电力变压器附件图文介绍.ppt 1、电力变压器附件介绍 n 分接开关温度表油位表主储油柜及胶囊储油系统其他附件气体继电器灭火装置压力释放阀压力快速上升继电器吸湿器套管电流互感器(套管型)避雷器变压器–附件 n 功能把握变压器电压(调整二次线圈的电压).形式有载开关无载开关分接开关 n 分接的转换通由电机带动通过转换电阻完成.转换分接时，不用断开变压器的二次负载连接。有载分接开关 n 无载分接开关¡¡¡留意!!!分接的转换通过转换电阻实现.但是必需端开变压器的二次负载。分接转换通常通过手动完成.在箱盖或箱壁上垂直安装在箱盖上水平安装 n 功能:在变压器运行时对变压器油和线圈温度进行测量。温度表当变压器油油温存线圈温度超过计算允许温度时，通过报警和跳闸对变压器进行疼惜。启动或端开冷却系统。n 温度表油 2、温温度表传感器触点毛细管安装底板接线端子测量变压器油的温度部件:刻度 n 当需要才远方信号时，必需有传感器才能实现。传感器插入孔远方线号接线端子温度表 n 线圈温度计(同层油温转换)在变压器内部，线圈温度是间接测量的;线圈温度是变压器油温度与线圈本身电流产生温度的叠加。变压器的寿命确定于线圈温度，由于线圈温度直接影响变压器绝缘的寿命.在线圈内的电流会产生热量.温度表 TC 温度转换器把握室内的远方数显表因线圈电流较大，不能直接测量，因此需要通过电流互感器进行信号传输来实现测量。部件:温度表 n 线圈温度表的设定温度表 nQualitrol 温度的校验温度表线圈温度的设定 n 油位表功能:当油位超过最大值或低于最小值时发出报警或跳闸信号.形式:辐向轴向 n 不带储油柜的 3、变压器。油位表–辐向安装形式不带胶囊的储油柜。什么地方我们能用到辐向形式的油位表?带有气垫的开开关。开关储油柜〔附储油柜〕。n 什么地方我们能用到轴向形式的油位表?带有胶囊的除油柜。MAX20ºCMIN 油位表–轴向安装形式 n 油位表的校验油位表 n 储油柜不带储油柜的变压器(波纹式油箱)储油系统 n 适用于带储油柜的变压器.功能:避开变压器油直接接触空气.通过胶囊的伸缩来补偿油体积的转变，当油体积增加时，胶囊内的气体排出胶囊，而 当 油 体 积 削 减 时 ， 气 体 将 进 入 胶 囊 . 胶 囊 储 油 系 统nINERTAIREEQUIPMENT 不带储油柜的变压器的储油系统油位的转变确定于油温的转变.这将导致气体压力增大或削减。当气体压力下降到+0,5PSI 时，充氮装置将会往...
