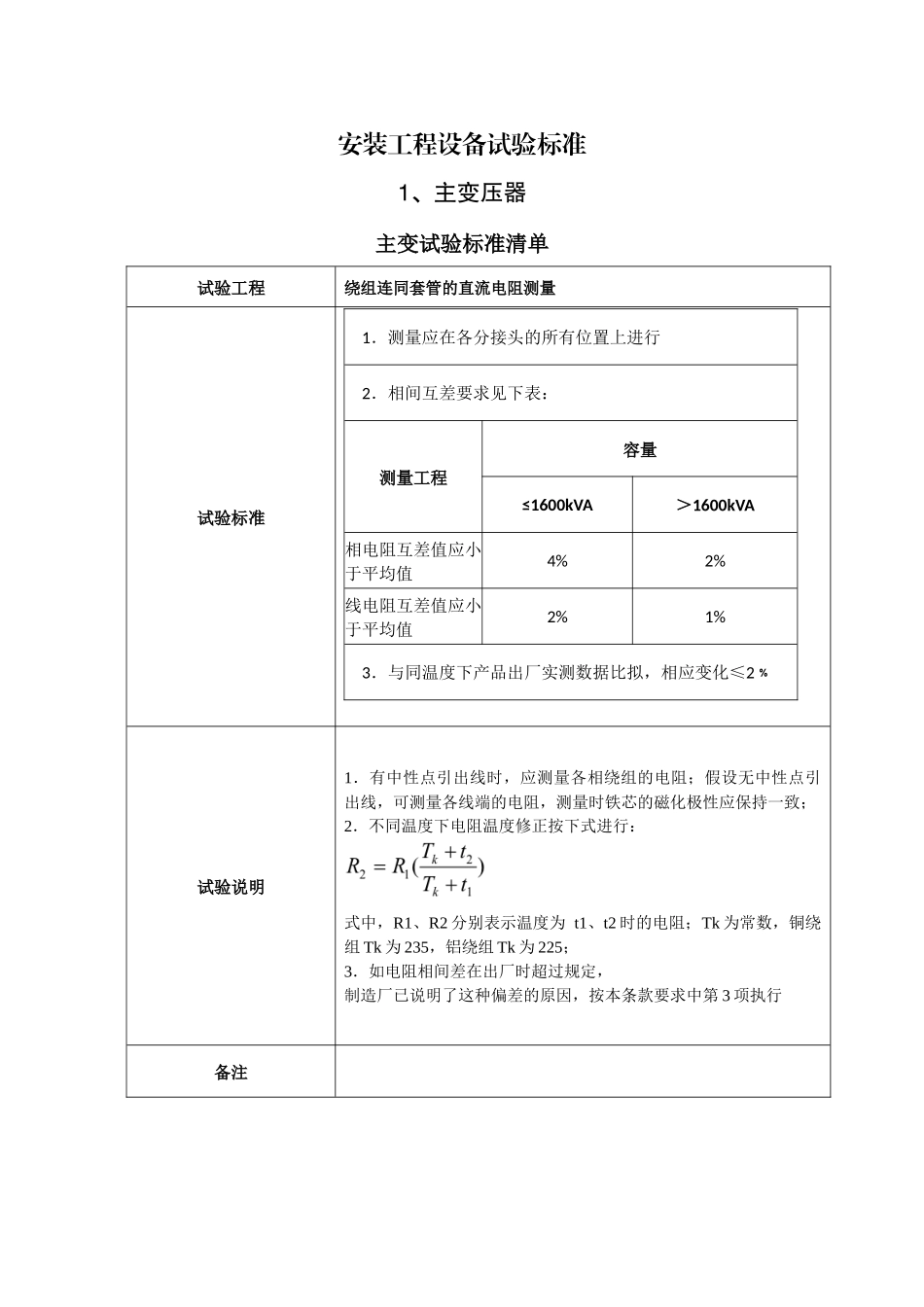

安装工程设备试验标准1、主变压器主变试验标准清单试验工程绕组连同套管的直流电阻测量试验标准1．测量应在各分接头的所有位置上进行2．相间互差要求见下表：测量工程容量≤1600kVA＞1600kVA相电阻互差值应小于平均值4%2%线电阻互差值应小于平均值2%1%3．与同温度下产品出厂实测数据比拟，相应变化≤2﹪试验说明1．有中性点引出线时，应测量各相绕组的电阻；假设无中性点引出线，可测量各线端的电阻，测量时铁芯的磁化极性应保持一致；2．不同温度下电阻温度修正按下式进行：式中，R1、R2 分别表示温度为 t1、t2 时的电阻；Tk 为常数，铜绕组 Tk 为 235，铝绕组 Tk 为 225；3．如电阻相间差在出厂时超过规定，制造厂已说明了这种偏差的原因，按本条款要求中第 3 项执行备注主变试验标准清单试验工程.1所有分接位置的电压比检查试验标准1．额定分接位置电压比允许误差≤±0.5﹪，其他分接位置电压比允许误差≤±1﹪； 2．电压比小于 3 的 20kV 及以下变压器，所有分接位置电压比允许偏差≤±1﹪ 试验说明与铭牌数据相比应无明显差异，且应符合电压比的规律备注试验工程 1.三相接线组别检查试验标准必须与设计要求及铭牌上的标记和外壳上的端子标志相一致试验说明/备注主变试验标准清单试验工程绕组连同套管的绝缘电阻、吸收比或(和)极化指数测量试验标准1．绝缘电阻值≥出厂试验值的 70%；2．35kV 及以上且容量在 4000kVA 及以上时，应测量吸收比。吸收比与出厂试验值相比应无明显差异，在常温下应≥1.3；当 R60S 大于 3000MΩ 时，吸收比可不做考核要求3．110kV 及以上且容量在 63000kVA 及以上时，应测量极化指数。极化指数与出厂试验值相比应无明显差异，在常温下应≥1.5 ，当 R60S 大于 10000MΩ 时，极化指数可不作考核要求试验说明1．测量前被试绕组应充分放电；2．测量时，铁芯、外壳及非测量绕组应接地，被测量绕组应短路，套管外表应清洁枯燥； 3．变压器电压等级为 220kV 及以上且容量为 120MVA 及以上时，宜用 5000V 兆欧表测量极化指数；4．测量宜在顶层油温低于 50℃时进行，并记录顶层油温。绝缘电阻受温度的影响按下式进行近似修正：式中，R1、R2 分别表示温度为 t1、t2 时的绝缘电阻，吸收比和极化指数不进行温度换算；备注主变试验标准清单试验工程 1.绕组连同套管的介质损耗和电容量测量试验标准1．35kV 及以上变压器〔电抗器〕且容量在 8000kVA 及以上时，应测量 tgδ 值；...
