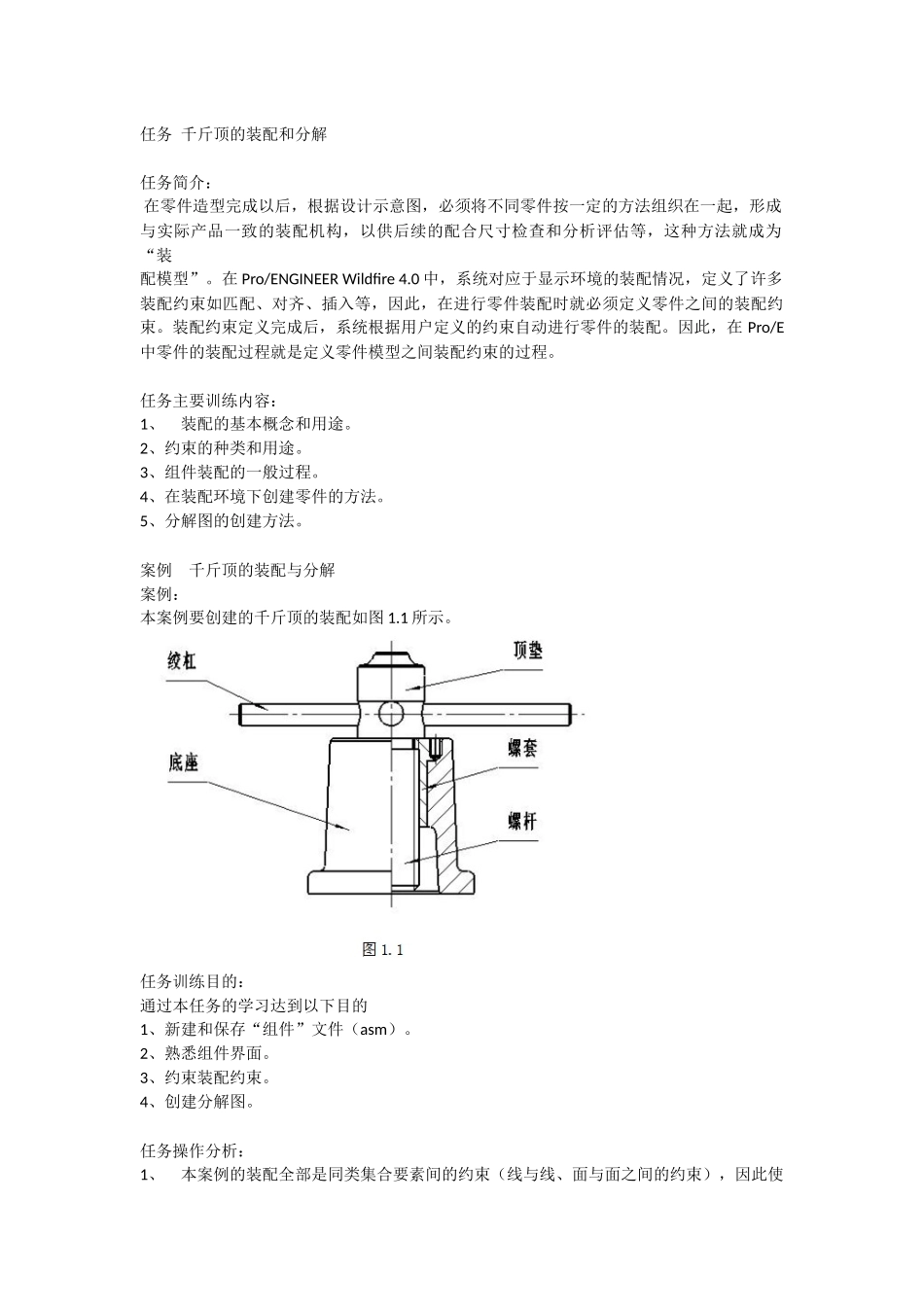

任务千斤顶的装配和分解任务简介：在零件造型完成以后，根据设计示意图，必须将不同零件按一定的方法组织在一起，形成与实际产品一致的装配机构，以供后续的配合尺寸检查和分析评估等，这种方法就成为“装配模型”。在Pro/ENGINEERWildfire4.0中，系统对应于显示环境的装配情况，定义了许多装配约束如匹配、对齐、插入等，因此，在进行零件装配时就必须定义零件之间的装配约束。装配约束定义完成后，系统根据用户定义的约束自动进行零件的装配。因此，在Pro/E中零件的装配过程就是定义零件模型之间装配约束的过程。任务主要训练内容：1、装配的基本概念和用途。2、约束的种类和用途。3、组件装配的一般过程。4、在装配环境下创建零件的方法。5、分解图的创建方法。案例千斤顶的装配与分解案例：本案例要创建的千斤顶的装配如图1.1所示。任务训练目的：通过本任务的学习达到以下目的1、新建和保存“组件”文件（asm）。2、熟悉组件界面。3、约束装配约束。4、创建分解图。任务操作分析：1、本案例的装配全部是同类集合要素间的约束（线与线、面与面之间的约束），因此使用“常用约束”进行装配。2、装配要领：装首件要定位，再装配选线/线，面/面。3、分解时的编辑，元件移动方向的参考线选择底座和旋转杆上的轴线。相关知识点：1、零件装配约束利用装配约束，可以指定一个零件相对于装配体中其他零件的放置方式和位置，在Pro/ENGINEERWildfire4.0软件中，提供了多种装配约束，如匹配、对齐、插入、相切、坐标系、线上点、面上点、面上边、固定等约束。（1）“匹配”约束可使装配体中的两个平面（或表面或基准面）重合并且朝向相反方向，如图所示，也可输入偏移值，使两个平面离开一定的距离，如图1.2所示。（2）“对齐”约束可使装配体中的两个平面（或表面或基准面）重合并且朝向相同方向，如图所示，也可输入偏移值，使两个平面离开一定的距离，如图1.3所示。对齐约束还可以使两个轴线同轴，或者使两个点重合，或者使两条边对齐等。（3）“插入”约束将一个旋转曲面插入到另一个旋转面中，且是他们各自的轴线同轴。一般来说，插入约束可以使用对齐约束来代替，不过在旋转曲面的轴线选取无效或不方便时可以使用这个约束插入约束主要用于孔和轴之间的装配，如图1.4所示。（4）“固定”约束使用固定约束可以将零件固定在图形区的当前位置，当向装配环境加入第一个零件时可以使用这种约束方式对零件进行固定，以简化零件的装配过程。（5）“缺省”约束“缺省”约束也称为默认约束，可以用该约束将元件上的坐标系和装配环境的坐标系对齐。当向装配环境中加入第一个零件时可以使用这种约束方式对零件进行固定，以简化零件的装配过程。2、重复零件装配在装配过程中有些零件可能用到多次，而且装配约束大多相同，如螺栓、落母的装配等，如果一个个装配，显然会增加零件的装配时间，Pro/E软件中提供了一种针对重复零件的装配方法，来加快零件的装配速度。3、零件阵列如果重复的零件之间有一定的规律可循，如沿环形阵列、矩阵状阵列等，则可以采用零件阵列方式来加快零件的装配过程。4、装配体分解为了表达出装配体中各零件的相对位置关系和装配过程，需要将各个零件从装配体中分解出来，装配体的分解状态也叫爆炸状态，它是将装配体中各个零部件沿着直线或者坐标轴移动获知旋转而成。案例操作步骤：1、创建新组件文件单击新建按钮，弹出“新建”对话框，在“类型”选项中选择“组件”模式，选中“子类型”选项组中的“设计”。并输入装配体名称qianjinding，取消选中“使用缺省模板”复选框然后单击“确定”按钮，弹出“新文件选项”对话框，在模板中选中mmns_asm_design，单击“”确定按钮，系统进入“装配”模式。2、导入底座单击主菜单“插入”——“元件”——“装配”或在工具栏中单击，此时系统弹出“打开”对话框，选中装配零件“dizuo”，然后单击“打开”按钮，底座模型被打开出现在主窗口中，同时系统弹出“添加元件”操控面板，单击“放置”按钮，选择约束类型为“坐标系”，如图1.5，然后依次选择底座模型的局部坐标系和装配模型的总体坐标系，如图1.6，单击按钮，完成底座模...
