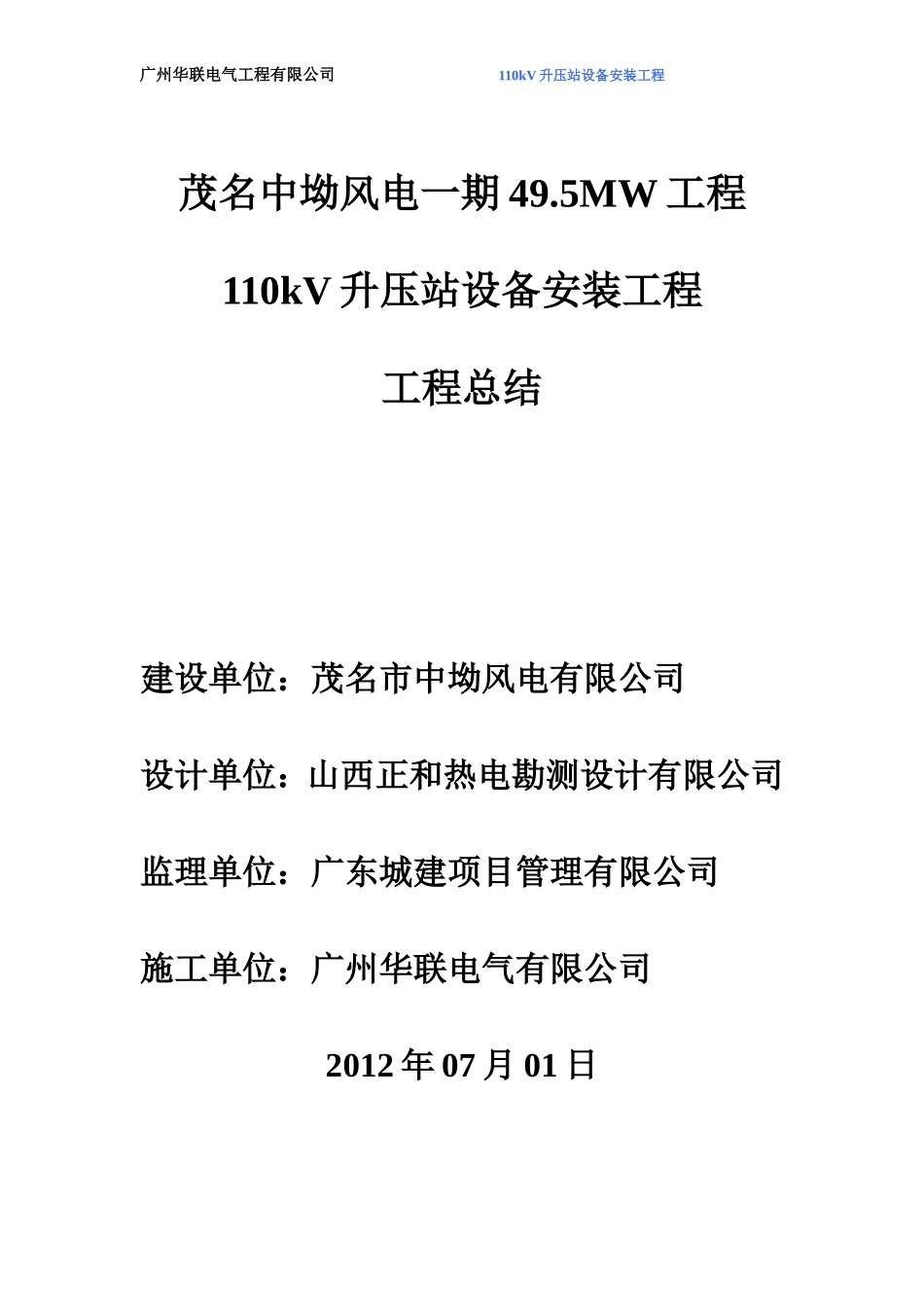

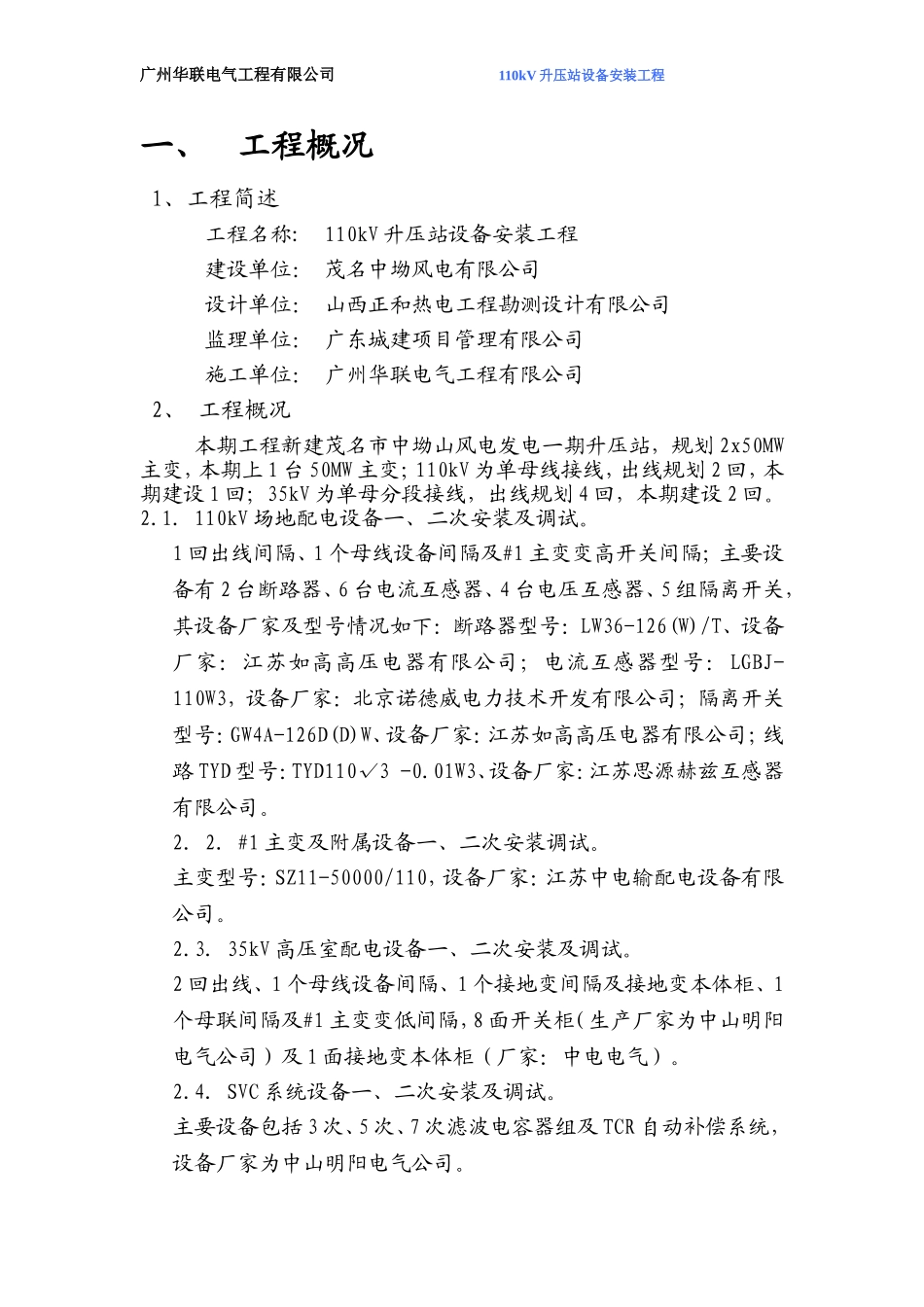

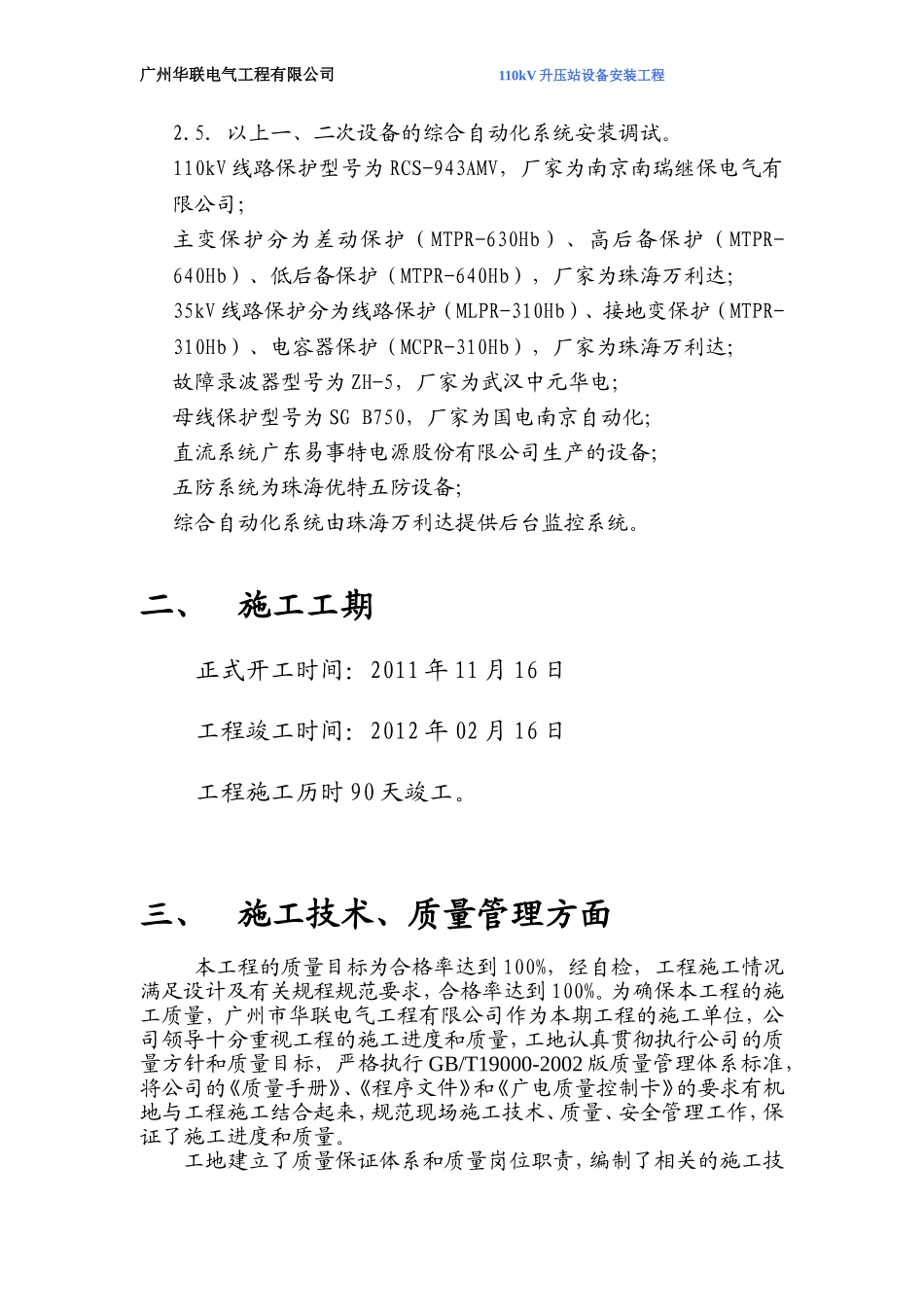

广州华联电气工程有限公司110kV升压站设备安装工程茂名中坳风电一期49.5MW工程110kV升压站设备安装工程工程总结建设单位：茂名市中坳风电有限公司设计单位：山西正和热电勘测设计有限公司监理单位：广东城建项目管理有限公司施工单位：广州华联电气有限公司2012年07月01日广州华联电气工程有限公司110kV升压站设备安装工程一、工程概况1、工程简述工程名称:110kV升压站设备安装工程建设单位：茂名中坳风电有限公司设计单位：山西正和热电工程勘测设计有限公司监理单位：广东城建项目管理有限公司施工单位：广州华联电气工程有限公司2、工程概况本期工程新建茂名市中坳山风电发电一期升压站，规划2x50MW主变，本期上1台50MW主变；110kV为单母线接线，出线规划2回，本期建设1回；35kV为单母分段接线，出线规划4回，本期建设2回。2.1.110kV场地配电设备一、二次安装及调试。1回出线间隔、1个母线设备间隔及#1主变变高开关间隔；主要设备有2台断路器、6台电流互感器、4台电压互感器、5组隔离开关，其设备厂家及型号情况如下：断路器型号：LW36-126(W)/T、设备厂家：江苏如高高压电器有限公司；电流互感器型号：LGBJ-110W3，设备厂家：北京诺德威电力技术开发有限公司；隔离开关型号：GW4A-126D(D)W、设备厂家：江苏如高高压电器有限公司；线路TYD型号：TYD110√3-0.01W3、设备厂家：江苏思源赫兹互感器有限公司。2．2.#1主变及附属设备一、二次安装调试。主变型号：SZ11-50000/110，设备厂家：江苏中电输配电设备有限公司。2.3.35kV高压室配电设备一、二次安装及调试。2回出线、1个母线设备间隔、1个接地变间隔及接地变本体柜、1个母联间隔及#1主变变低间隔，8面开关柜（生产厂家为中山明阳电气公司）及1面接地变本体柜（厂家：中电电气）。2.4.SVC系统设备一、二次安装及调试。主要设备包括3次、5次、7次滤波电容器组及TCR自动补偿系统，设备厂家为中山明阳电气公司。广州华联电气工程有限公司110kV升压站设备安装工程2.5.以上一、二次设备的综合自动化系统安装调试。110kV线路保护型号为RCS-943AMV，厂家为南京南瑞继保电气有限公司；主变保护分为差动保护（MTPR-630Hb）、高后备保护（MTPR-640Hb）、低后备保护（MTPR-640Hb），厂家为珠海万利达；35kV线路保护分为线路保护（MLPR-310Hb）、接地变保护（MTPR-310Hb）、电容器保护（MCPR-310Hb），厂家为珠海万利达；故障录波器型号为ZH-5，厂家为武汉中元华电；母线保护型号为SGB750，厂家为国电南京自动化；直流系统广东易事特电源股份有限公司生产的设备；五防系统为珠海优特五防设备；综合自动化系统由珠海万利达提供后台监控系统。二、施工工期正式开工时间：2011年11月16日工程竣工时间：2012年02月16日工程施工历时90天竣工。三、施工技术、质量管理方面本工程的质量目标为合格率达到100%，经自检，工程施工情况满足设计及有关规程规范要求，合格率达到100%。为确保本工程的施工质量，广州市华联电气工程有限公司作为本期工程的施工单位，公司领导十分重视工程的施工进度和质量，工地认真贯彻执行公司的质量方针和质量目标，严格执行GB/T19000-2002版质量管理体系标准，将公司的《质量手册》、《程序文件》和《广电质量控制卡》的要求有机地与工程施工结合起来，规范现场施工技术、质量、安全管理工作，保证了施工进度和质量。工地建立了质量保证体系和质量岗位职责，编制了相关的施工技广州华联电气工程有限公司110kV升压站设备安装工程术文件，分别为施工组织设计(电气)、安全文明施工及环境保护措施、应急预案、主变安装施工方案、站用变及接地变施工方案、互感器、避雷器及支柱绝缘子施工方案、隔离开关安装施工方案、高压开关柜施工方案、干式电抗器施工方案、断路器安装施工方案、电容器安装方案、软导线施工方案、屏柜安装及二次接线施工方案、交直流系统施工方案、继保调试施工方案、电气设备试验施工方案、电缆敷设施工方案、防火封堵作业指导书等方案作为指导施工的纲领性文件，在施工过程中得以贯彻实施。为明确设计思想和施工要点，公司参加由茂名市中坳风电有限公司组织的四方的图纸会审；组织技术人员充分熟悉图...
