常用电子元件电路维修知识

常用电子元件电路维修知识_第1页
1/13

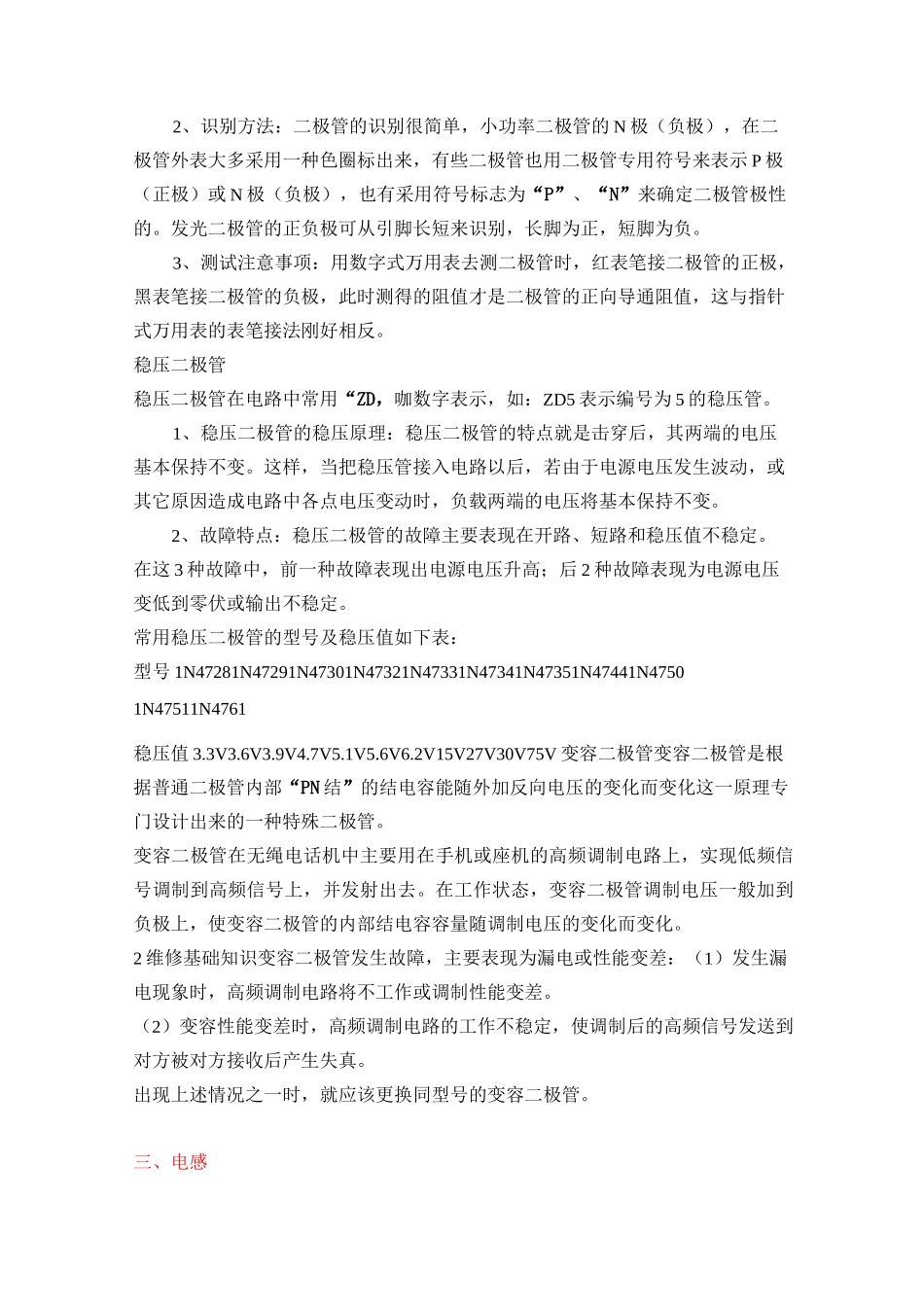

常用电子元件电路维修知识_第2页
2/13
常用电子元件电路维修知识_第3页
3/13
常用电子元件电路维修知识一、电容篇1、电容在电路中一般用“C”加数字表示(如 C25 表示编号为 25 的电容)。电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。容抗 XC=l/2nfc(f 表示交流信号的频率,C 表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法 3 种。电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。其中:1 法拉=103 毫法=106 微法=109 纳法=1012皮法容量大的电容其容量值在电容上直接标明,如 10uF/16V 容量小的电容其容量值在电容上用字母表示或数字表示 6字母表示法:1m=1000uF1P2=1.2PF1n=1000PF 数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。如:102 表示 10x102PF=1000PF224 表示 22x104PF=0.22uF3、电容容量误差表符号 FGJKLM允许误差±1%±2%±5%±10%±15%±20%如:一瓷片电容为 104J 表示容量为 0.1uF、误差为±5%。4、故障特点在实际维修中,电容器的故障主要表现为:(1) 引脚腐蚀致断的开路故障。(2) 脱焊和虚焊的开路故障。(3)漏液后造成容量小或开路故障。(4)漏电、严重漏电和击穿故障。二、二极管晶体二极管在电路中常用“D”加数字表示,如:D5 表示编号为 5 的二极管。1、作用:二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性,无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。电话机里使用的晶体二极管按作用可分为:整流二极管(如 1N4004)、隔离二极管(如 1N4148)、肖特基二极管(如 BAT85)、发光二极管、稳压二极管等。2、识别方法:二极管的识别很简单,小功率二极管的 N 极(负极),在二极管外表大多采用一种色圈标出来,有些二极管也用二极管专用符号来表示 P 极(正极)或 N 极(负极),也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别,长脚为正,短脚为负。3、测试注意事项:用数字式万用表去测二极管时,红...
