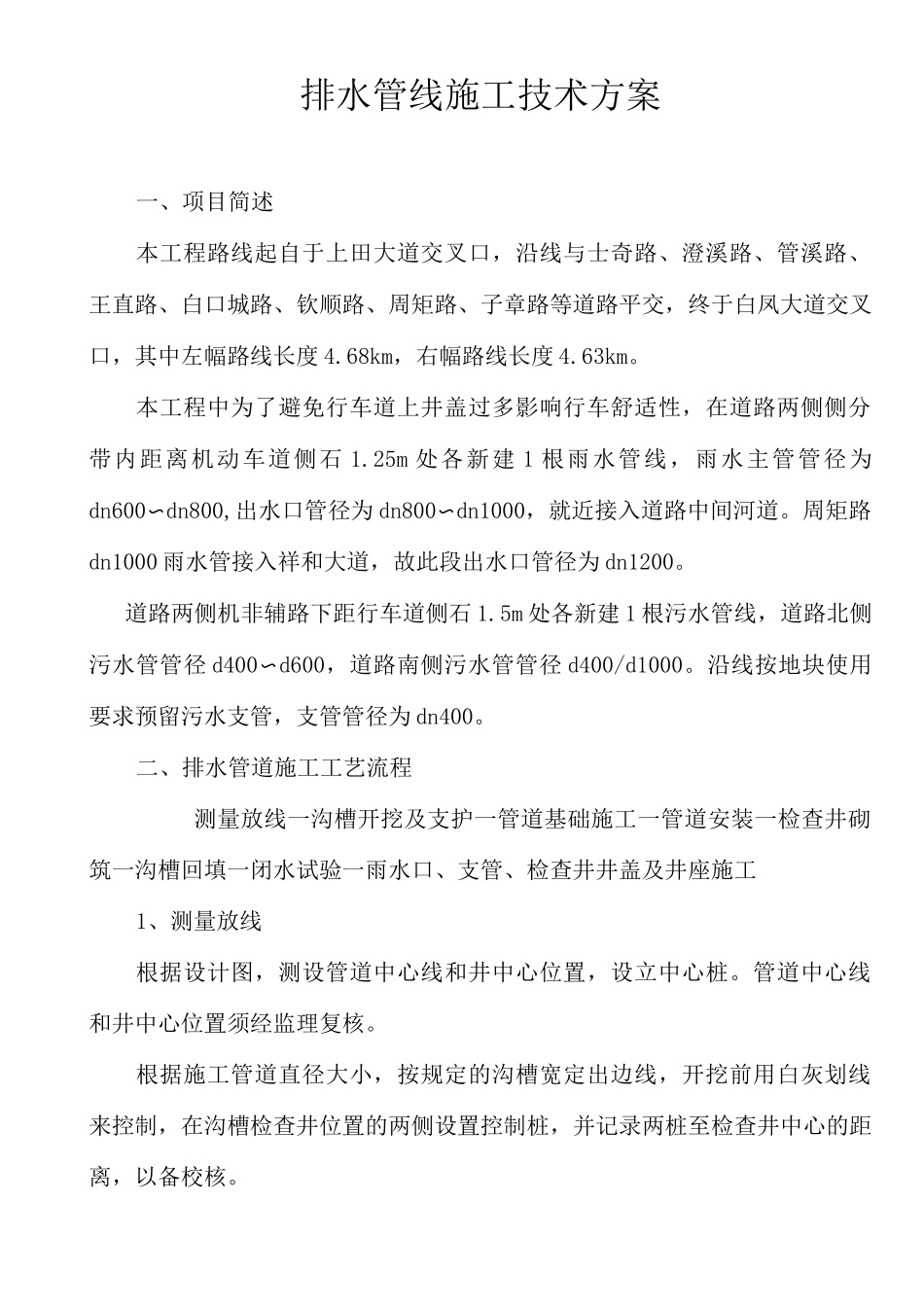

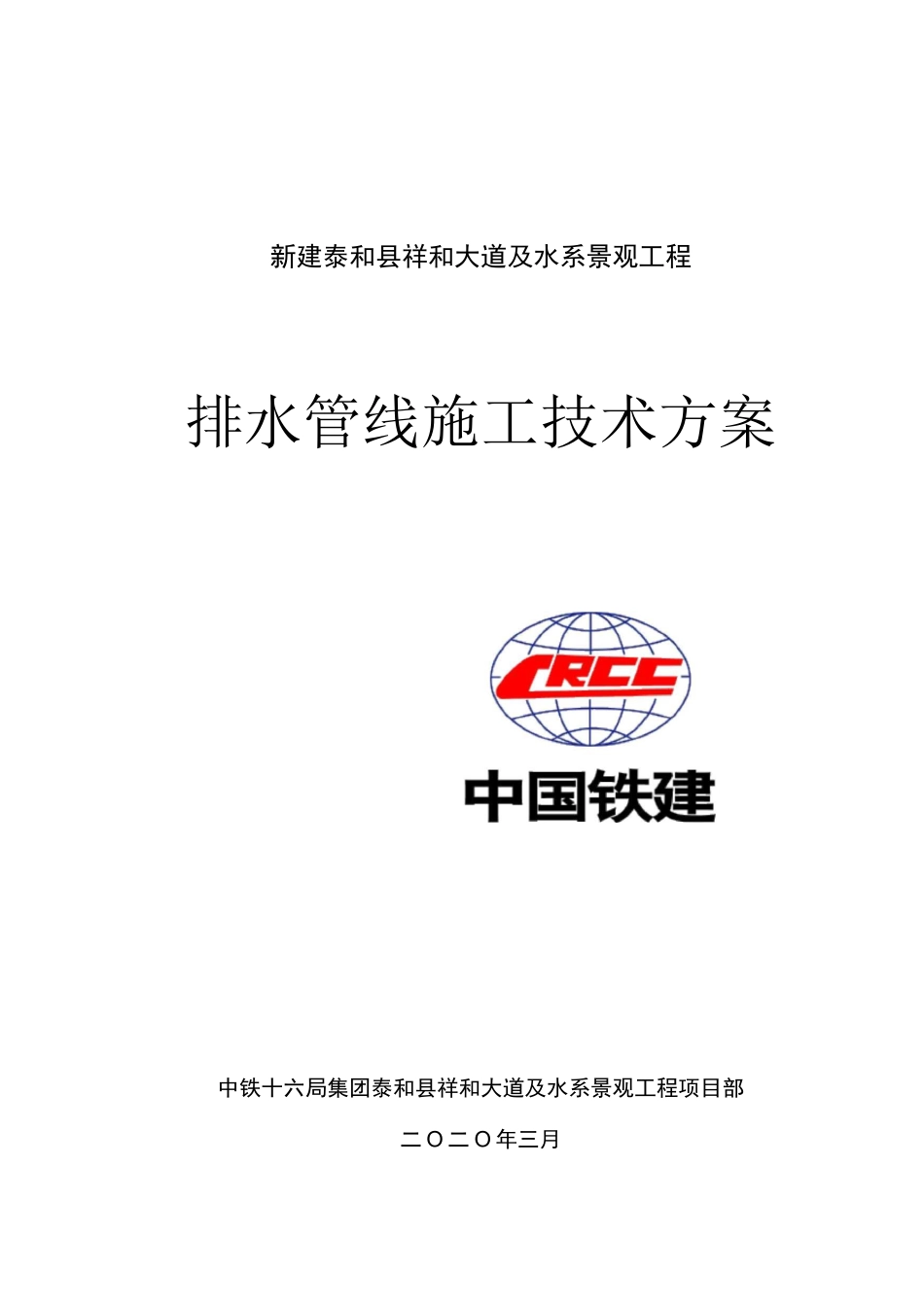

新建泰和县祥和大道及水系景观工程排水管线施工技术方案中铁十六局集团泰和县祥和大道及水系景观工程项目部二 O 二 O 年三月排水管线施工技术方案一、项目简述本工程路线起自于上田大道交叉口,沿线与士奇路、澄溪路、管溪路、王直路、白口城路、钦顺路、周矩路、子章路等道路平交,终于白凤大道交叉口,其中左幅路线长度 4.68km,右幅路线长度 4.63km。本工程中为了避免行车道上井盖过多影响行车舒适性,在道路两侧侧分带内距离机动车道侧石 1.25m 处各新建 1 根雨水管线,雨水主管管径为dn600〜dn800,出水口管径为 dn800〜dn1000,就近接入道路中间河道。周矩路dn1000 雨水管接入祥和大道,故此段出水口管径为 dn1200。道路两侧机非辅路下距行车道侧石 1.5m 处各新建 1 根污水管线,道路北侧污水管管径 d400〜d600,道路南侧污水管管径 d400/d1000。沿线按地块使用要求预留污水支管,支管管径为 dn400。二、排水管道施工工艺流程测量放线一沟槽开挖及支护一管道基础施工一管道安装一检查井砌筑一沟槽回填一闭水试验一雨水口、支管、检查井井盖及井座施工1、测量放线根据设计图,测设管道中心线和井中心位置,设立中心桩。管道中心线和井中心位置须经监理复核。根据施工管道直径大小,按规定的沟槽宽定出边线,开挖前用白灰划线来控制,在沟槽检查井位置的两侧设置控制桩,并记录两桩至检查井中心的距离,以备校核。2、沟槽开挖和支护根据本项目所处地地质情况,采用机械开挖,施工前应采取可行、有效的降水措施,使地下水始终保持低于槽底面以下至少 50cm,确保施工中始终保持干槽作业。沟槽回填完成后方可拆除降水措施。沟槽开挖时,在设计槽底高程以上保留一定余量,避免超挖,槽底以上20cm 人工修整底面,槽底的松散土、淤泥、大石块等要及时清除,沟槽要保持干燥,修整好底面,立即进行基础施工。如果局部超挖或者发生扰动,不得回填泥土,可回填 10cm~15cm 的天然级配的砂石料或者中、粗沙并整平夯实。沟槽开挖的土方应妥善安排堆放位置,沟槽开挖深度较深时应采用分层开挖,根据现场情况采用钢板桩支护。、, 、 . -TVI[f-r-rr"注意事项:①基槽边 lm 内不得堆土,同时堆土高度不得超过 1.5m。在电杆、变压器附近堆土时其高度要考虑到距电线的安全距离,离槽边距离不小于 1.2m,施工机具设备停放离沟槽距离不小于 0.8m。沟槽自检尺寸、标高,合格后填写工程报验单报请有关部门验槽,通知实验室检测地基承载力...
