迈腾B8L点火系统故障诊断方法

迈腾B8L点火系统故障诊断方法_第1页
1/5
迈腾B8L点火系统故障诊断方法_第2页
2/5
迈腾B8L点火系统故障诊断方法_第3页
3/5

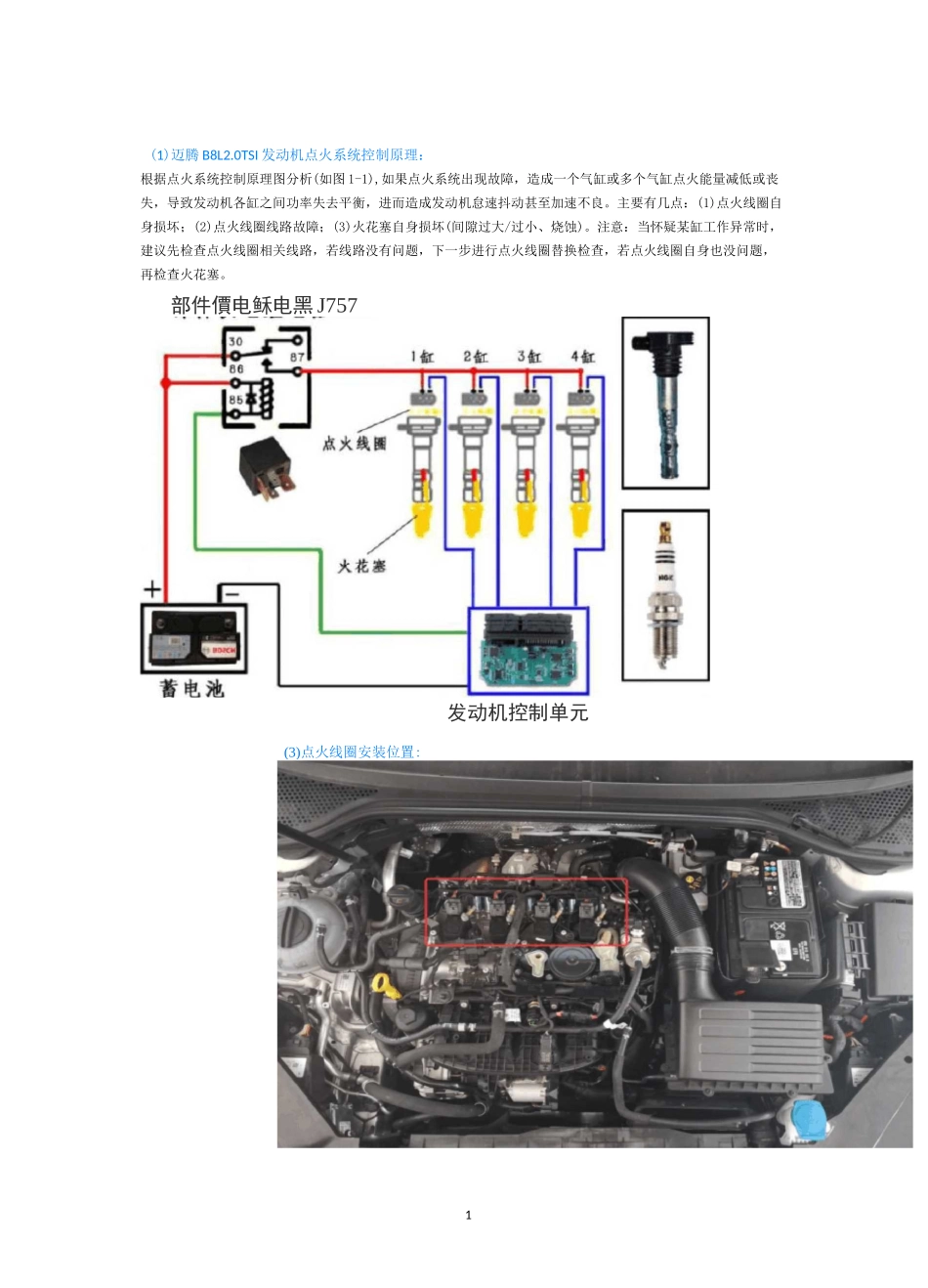

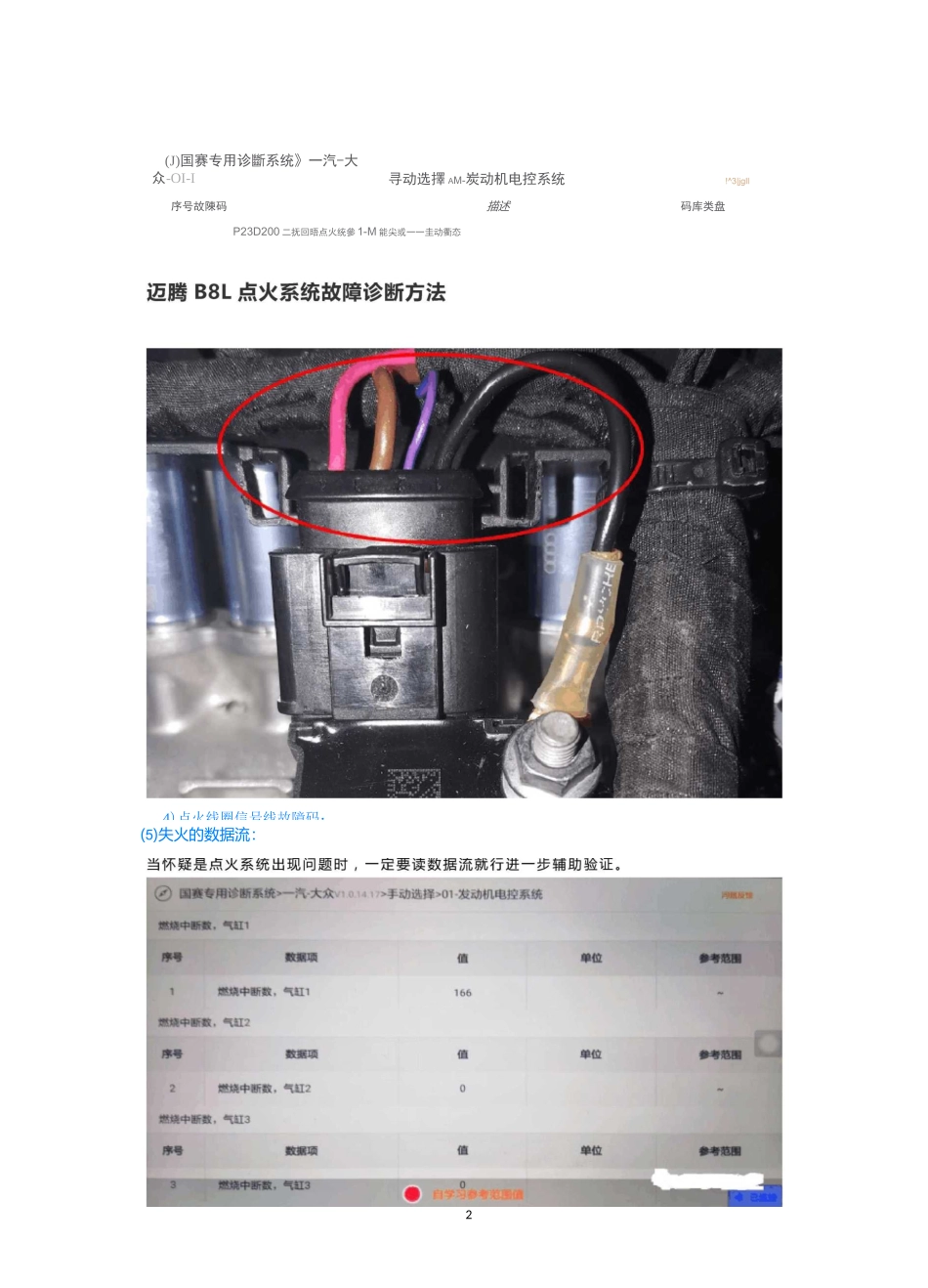

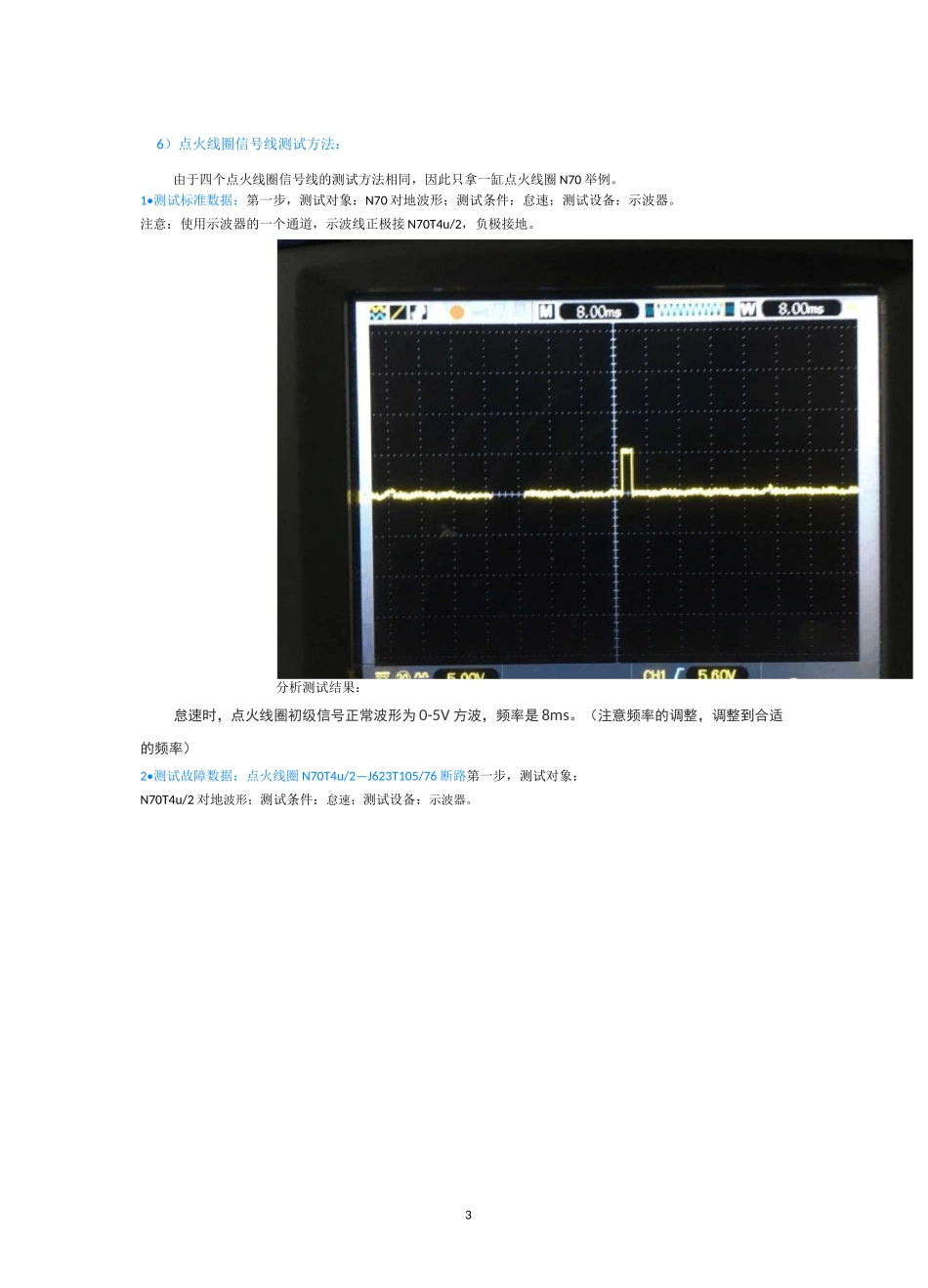

1(1)迈腾 B8L2.0TSI 发动机点火系统控制原理:根据点火系统控制原理图分析(如图 1-1),如果点火系统出现故障,造成一个气缸或多个气缸点火能量减低或丧失,导致发动机各缸之间功率失去平衡,进而造成发动机怠速抖动甚至加速不良。主要有几点:(1)点火线圈自身损坏;(2)点火线圈线路故障;(3)火花塞自身损坏(间隙过大/过小、烧蚀)。注意:当怀疑某缸工作异常时,建议先检查点火线圈相关线路,若线路没有问题,下一步进行点火线圈替换检查,若点火线圈自身也没问题,再检查火花塞。部件價电稣电黑 J757发动机控制单元(3)点火线圈安装位置:2(J)国赛专用诊斷系统》一汽-大众-OI-I寻动选擇 AM-炭动机电控系统!^3|jgll序号故陳码描述码库类盘P23D200 二抚回晤点火统參 1-M 能尖或一一圭动衢态(5)失火的数据流:4)点火线圈信号线故障码:36)点火线圈信号线测试方法:由于四个点火线圈信号线的测试方法相同,因此只拿一缸点火线圈 N70 举例。1•测试标准数据:第一步,测试对象:N70 对地波形;测试条件:怠速;测试设备:示波器。注意:使用示波器的一个通道,示波线正极接 N70T4u/2,负极接地。分析测试结果:怠速时,点火线圈初级信号正常波形为 0-5V 方波,频率是 8ms。(注意频率的调整,调整到合适的频率)2•测试故障数据:点火线圈 N70T4u/2—J623T105/76 断路第一步,测试对象:N70T4u/2 对地波形;测试条件:怠速;测试设备:示波器。迈腾 B8L 点火系统故障诊断方法4迈腾 B8L 点火系统故障诊断方法5
