除磷树脂、滤料主要计算说明书

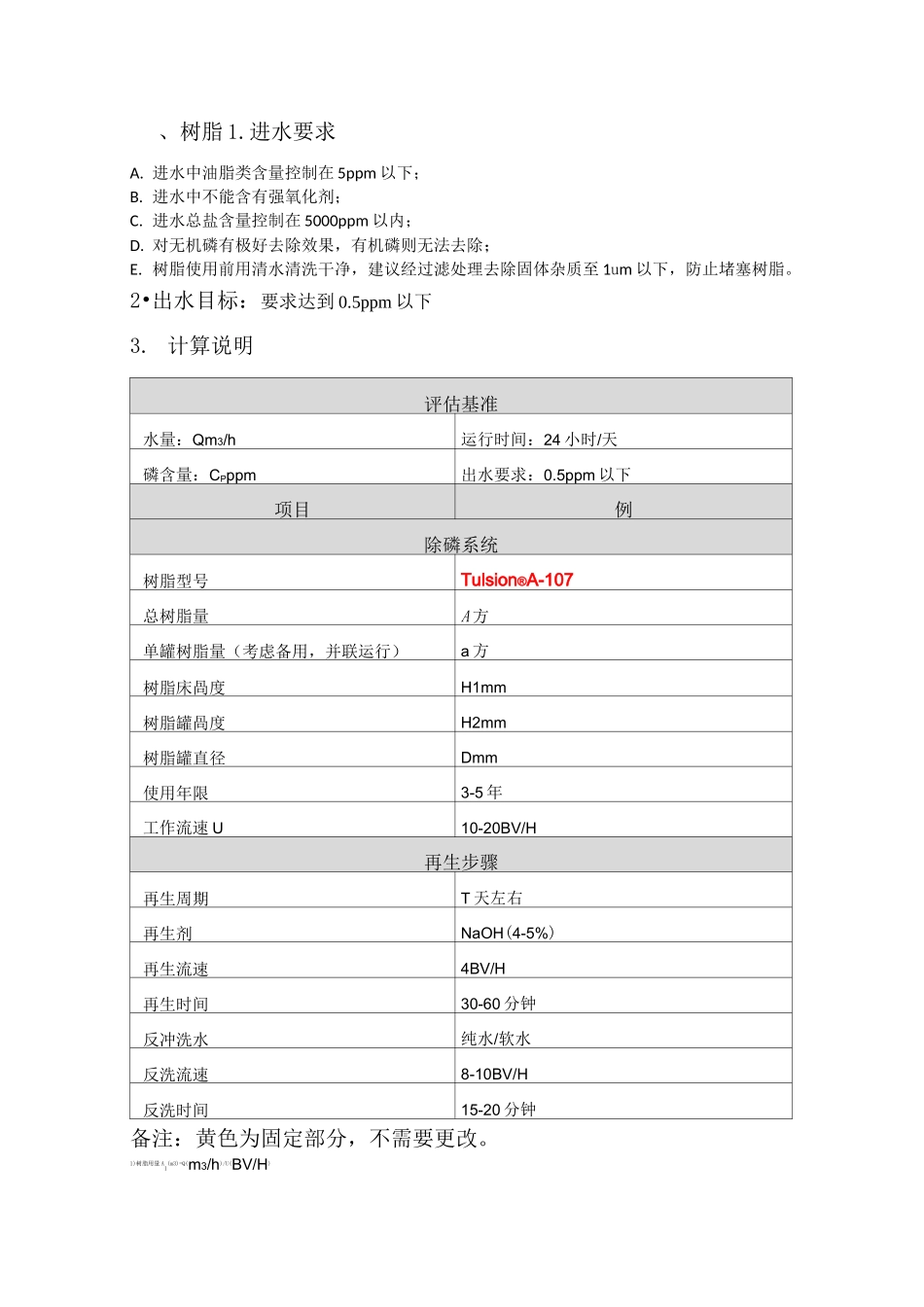

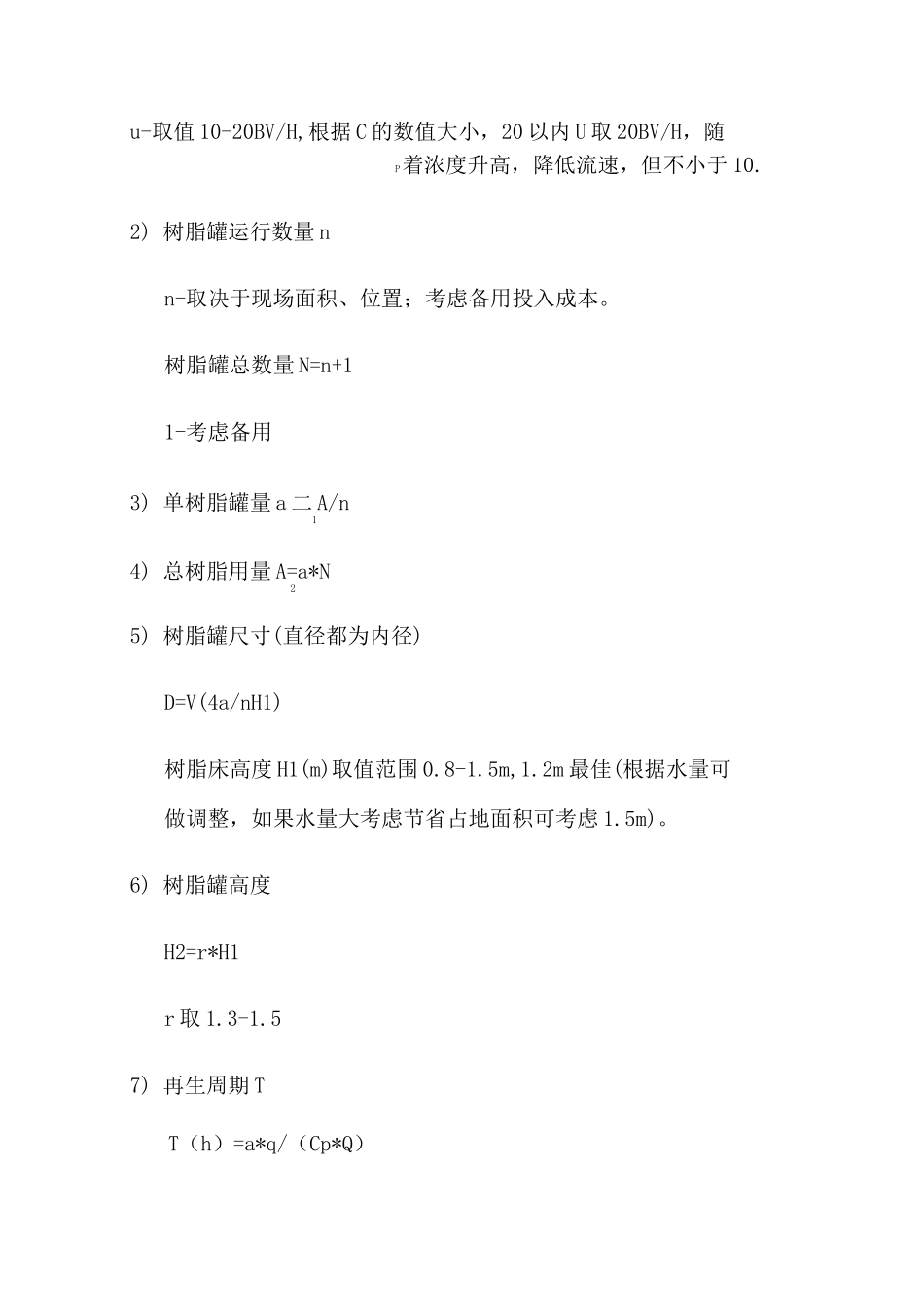

、树脂 1.进水要求A. 进水中油脂类含量控制在 5ppm 以下；B. 进水中不能含有强氧化剂；C. 进水总盐含量控制在 5000ppm 以内；D. 对无机磷有极好去除效果，有机磷则无法去除；E. 树脂使用前用清水清洗干净，建议经过滤处理去除固体杂质至 1um 以下，防止堵塞树脂。2•出水目标：要求达到 0.5ppm 以下3. 计算说明评估基准水量：Qm3/h运行时间：24 小时/天磷含量：CPppm出水要求：0.5ppm 以下项目例除磷系统树脂型号Tulsion®A-107总树脂量A 方单罐树脂量（考虑备用，并联运行）a 方树脂床咼度H1mm树脂罐咼度H2mm树脂罐直径Dmm使用年限3-5 年工作流速 U10-20BV/H再生步骤再生周期T 天左右再生剂NaOH(4-5%)再生流速4BV/H再生时间30-60 分钟反冲洗水纯水/软水反洗流速8-10BV/H反洗时间15-20 分钟备注：黄色为固定部分，不需要更改。1)树脂用量 A1(m3)=Q(m3/h)/U(BV/H)u-取值 10-20BV/H,根据 C 的数值大小，20 以内 U 取 20BV/H，随P着浓度升高，降低流速，但不小于 10.2) 树脂罐运行数量 nn-取决于现场面积、位置；考虑备用投入成本。树脂罐总数量 N=n+11-考虑备用3) 单树脂罐量 a 二 A/n14) 总树脂用量 A=a*N25) 树脂罐尺寸(直径都为内径)D=V(4a/nH1)树脂床高度 H1(m)取值范围 0.8-1.5m,1.2m 最佳(根据水量可做调整，如果水量大考虑节省占地面积可考虑 1.5m)。6) 树脂罐高度H2=r*H1r 取 1.3-1.57) 再生周期 TT（h）=a*q/（Cp*Q）q-每升树脂吸附量，取 40000-110000mg/L,设计考虑风险，通常取 40000.8）单罐 5%氢氧化钠再生剂使用量 M 二 a*24. 树脂部分成本核算树脂费用二 A*15 万元（不包含罐体、相关仪表设备等费用）25. 相关设施序号产品名称数量备注运行部分1石英砂过滤器1 套建议，根据进水考虑3保安过滤器1 套4原水泵备用5树脂罐体备用6流量计再生部分7再生药箱NaOH（4-5%）8再生泵1 套备用9流量计1 套反洗部分10反洗泵滤料、树脂11流量计2 套控制部分13压力表14手动阀15自控阀门16电线电缆一批17PLC 控制系统一套该部分费用未计入树脂罐费用中。二、滤料（再生次数 30-40 次）1. 进水要求:ph5—6.52. 出水目标：要求达到 0.5ppm 以下3. 设计计算评估基准水量：Q 吨/小时运行时间：24 小时/天磷含量：Cpppm（—般 20 以内）出水要求：0.5ppm 以下项目例除磷滤料总用量A2方单罐用量考虑备用a 方滤料床咼H1mm滤料罐咼H2mm（内高）滤料罐直径Dmm（内径）运行流速...
