医院建筑的给排水设计VIP免费

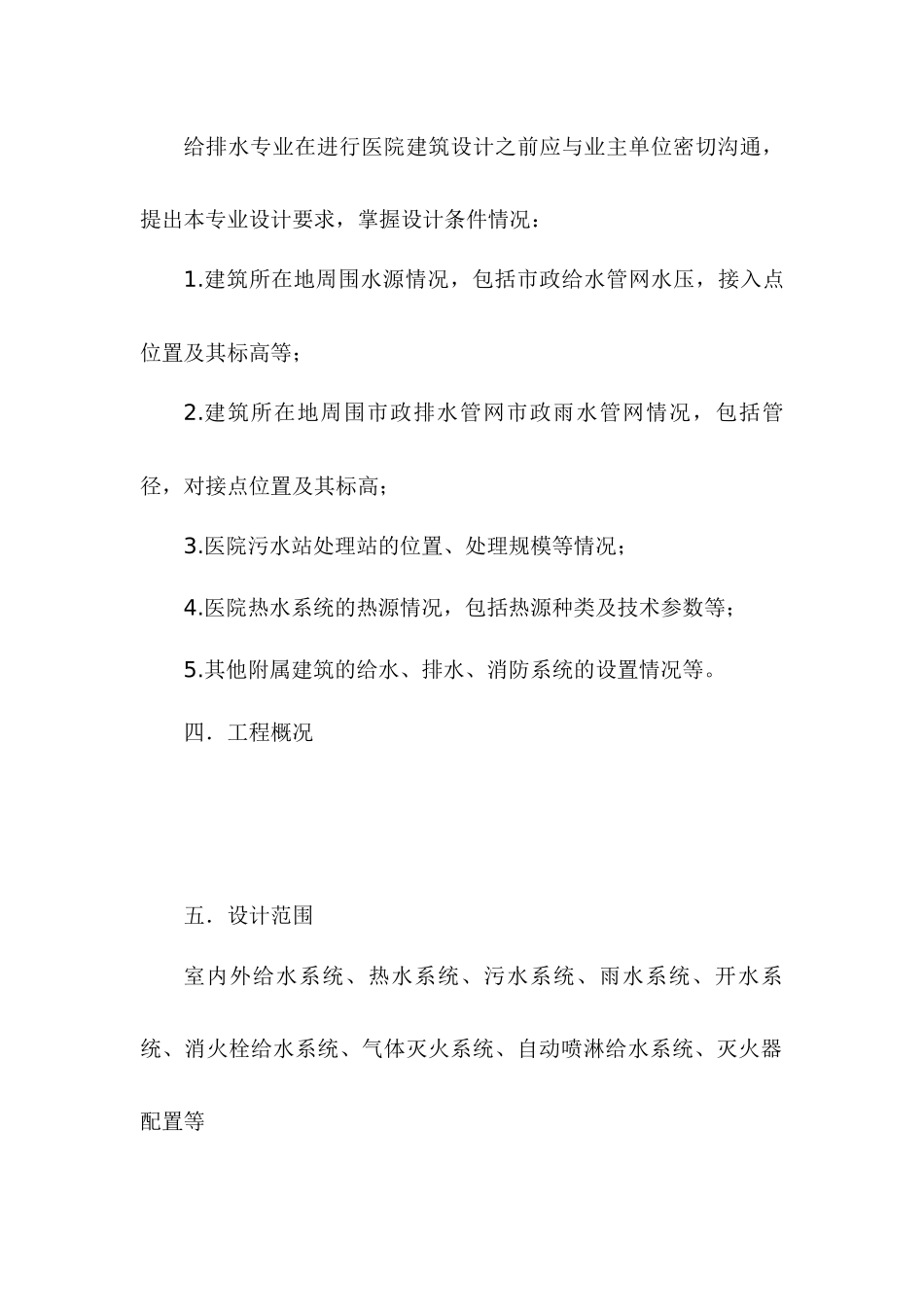

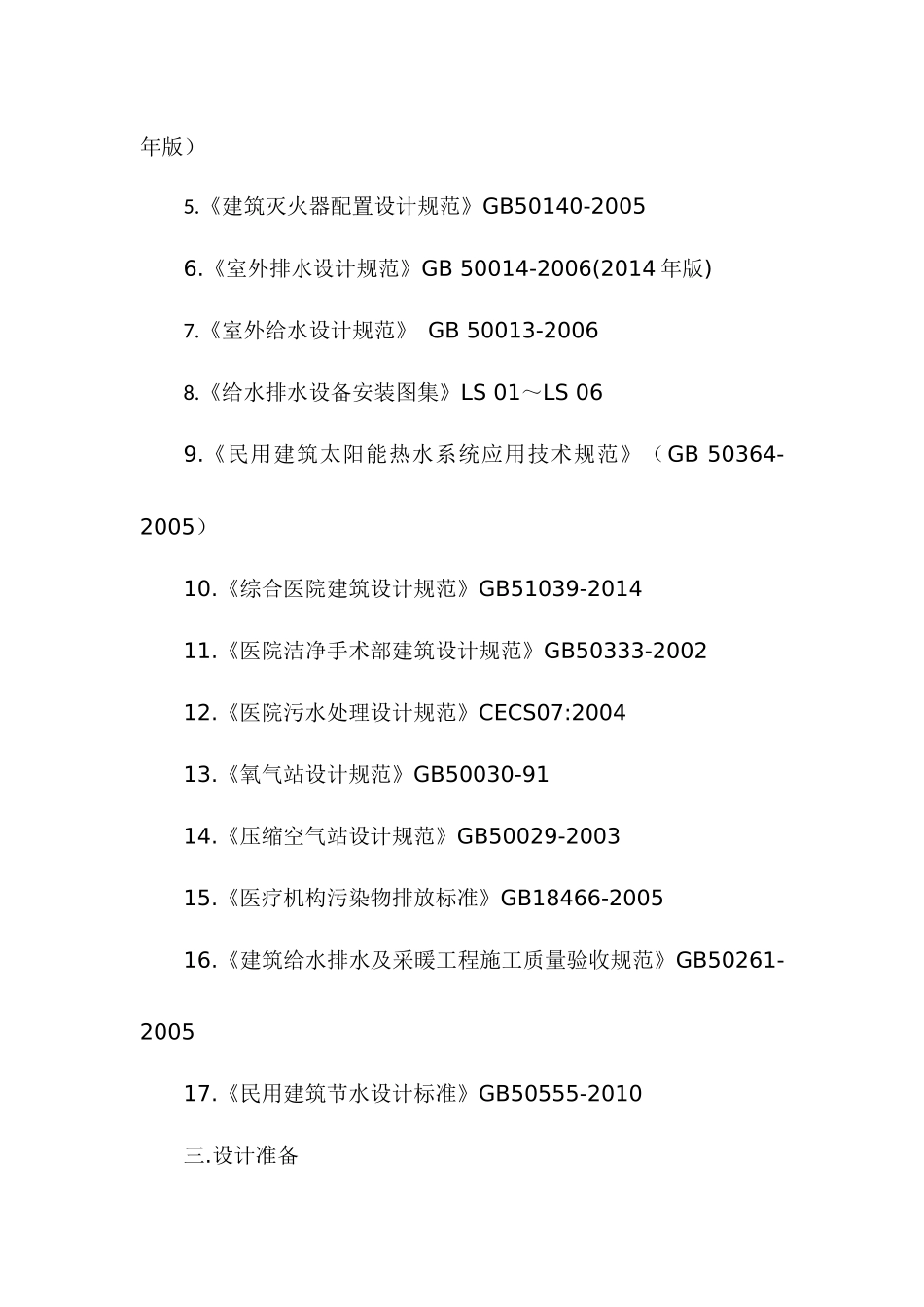

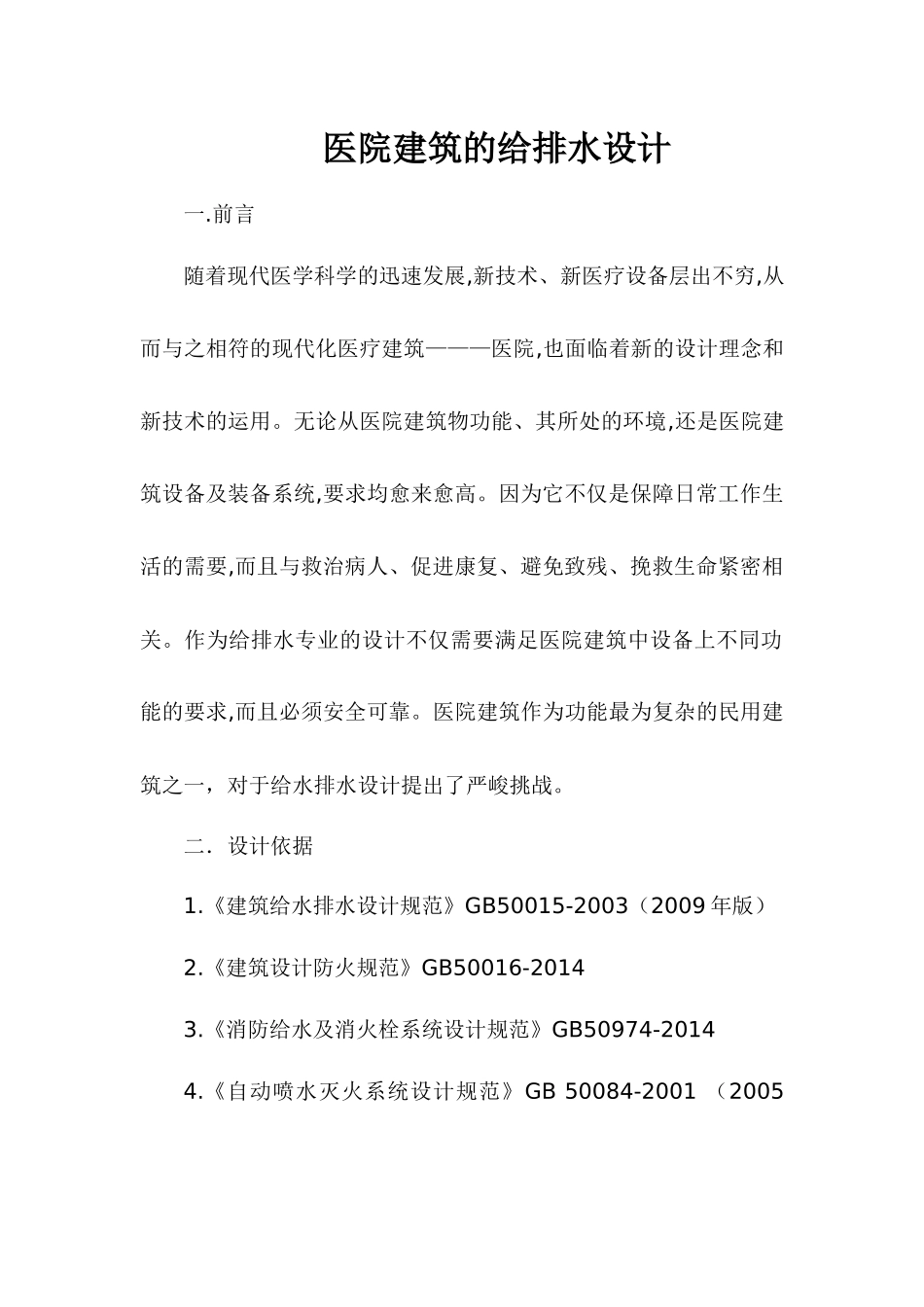

医院建筑的给排水设计一.前言随着现代医学科学的迅速发展,新技术、新医疗设备层出不穷,从而与之相符的现代化医疗建筑———医院,也面临着新的设计理念和新技术的运用。无论从医院建筑物功能、其所处的环境,还是医院建筑设备及装备系统,要求均愈来愈高。因为它不仅是保障日常工作生活的需要,而且与救治病人、促进康复、避免致残、挽救生命紧密相关。作为给排水专业的设计不仅需要满足医院建筑中设备上不同功能的要求,而且必须安全可靠。医院建筑作为功能最为复杂的民用建筑之一，对于给水排水设计提出了严峻挑战。二．设计依据1.《建筑给水排水设计规范》GB50015-2003（2009年版）2.《建筑设计防火规范》GB50016-20143.《消防给水及消火栓系统设计规范》GB50974-20144.《自动喷水灭火系统设计规范》GB50084-2001（2005年版）5.《建筑灭火器配置设计规范》GB50140-20056.《室外排水设计规范》GB50014-2006(2014年版)7.《室外给水设计规范》GB50013-20068.《给水排水设备安装图集》LS01～LS069.《民用建筑太阳能热水系统应用技术规范》（GB50364-2005）10.《综合医院建筑设计规范》GB51039-201411.《医院洁净手术部建筑设计规范》GB50333-200212.《医院污水处理设计规范》CECS07:200413.《氧气站设计规范》GB50030-9114.《压缩空气站设计规范》GB50029-200315.《医疗机构污染物排放标准》GB18466-200516.《建筑给水排水及采暖工程施工质量验收规范》GB50261-200517.《民用建筑节水设计标准》GB50555-2010三.设计准备给排水专业在进行医院建筑设计之前应与业主单位密切沟通，提出本专业设计要求，掌握设计条件情况：1.建筑所在地周围水源情况，包括市政给水管网水压，接入点位置及其标高等；2.建筑所在地周围市政排水管网市政雨水管网情况，包括管径，对接点位置及其标高；3.医院污水站处理站的位置、处理规模等情况；4.医院热水系统的热源情况，包括热源种类及技术参数等；5.其他附属建筑的给水、排水、消防系统的设置情况等。四．工程概况五．设计范围室内外给水系统、热水系统、污水系统、雨水系统、开水系统、消火栓给水系统、气体灭火系统、自动喷淋给水系统、灭火器配置等六．系统设置（一）冷水给水系统1.本工程水源为城镇自来水。生活给水由市政自来水管网保证供给，从室外接入两根DN150的给水管，水质满足《生活饮用水卫生标准》要求。引入管在院区内布置成环状给水管网，在院区内与各相应管网连接。2.总用水量整个医院的最高日用水量363m³，最大小时生活用水量32.01m³，平均小时用水量18.33m³。主要项目用水标准和用水量标准及用量见下表用水部位用水标准单位数量用水时间变化系数用水量(立方米)最大日最大时平均时住院部250L/床·d80024.02.020016.78.33门诊部医技楼10L/病人·d200081.5203.752.5疗养院200L/200242.0403.331.67床·d绿化浇洒用水2.00L/平方米·d3500024.01.00702.912.91未预见水按本表以上项目的10%计332.911.66合计36332.0118.333.供水方式本工程在地下一层的贮水池和加压泵组在住院楼顶设水箱向给水系统供水。根据建筑高度、建设标准、建筑内使用功能、水源条件、节水、节能和供水安全等原则，本工程给水系统分为2个区：地下室、门诊医技楼1-2层为低区，为市政直供;住院楼1-12层、门诊医技楼3-5层为高区，为水泵水箱供给。二次加压给水系统采用一套恒压变量生活给水变频调速泵组供水，其供水流量不小于设计秒流量。各分区最不利点水压不小于0.1Mpa，最低用水点静压不大于0.35Mpa。在住院楼地下室一层设有一生活水箱,水泵自动控制由供货厂家负责编程并调试及售后服务等工作。室内生活给水管道采用下行上给供水方式，与消防给水系统分开设置。设总水表计量。4.管材冷热水管立管均采用钢塑复合管(PN2.00)，支管均采用PPR给水管(PN2.00)，热熔式连接，试验压力1.0MPa。热水立管和屋面横干管保温材料均采用橡塑泡棉，保温厚度为25mm。（二）热水给水系统1.热水采用集中式热水系统，热源采用太阳能和辅助热泵机组，采用上行下给集中供水方式，机械循环。2.总用水量整个医院热水的最高日用水量154m³，最大小时生活用水量16.96m³，平均小时用水量9.16m³。主...
