脉冲与数字电路复习提纲VIP专享

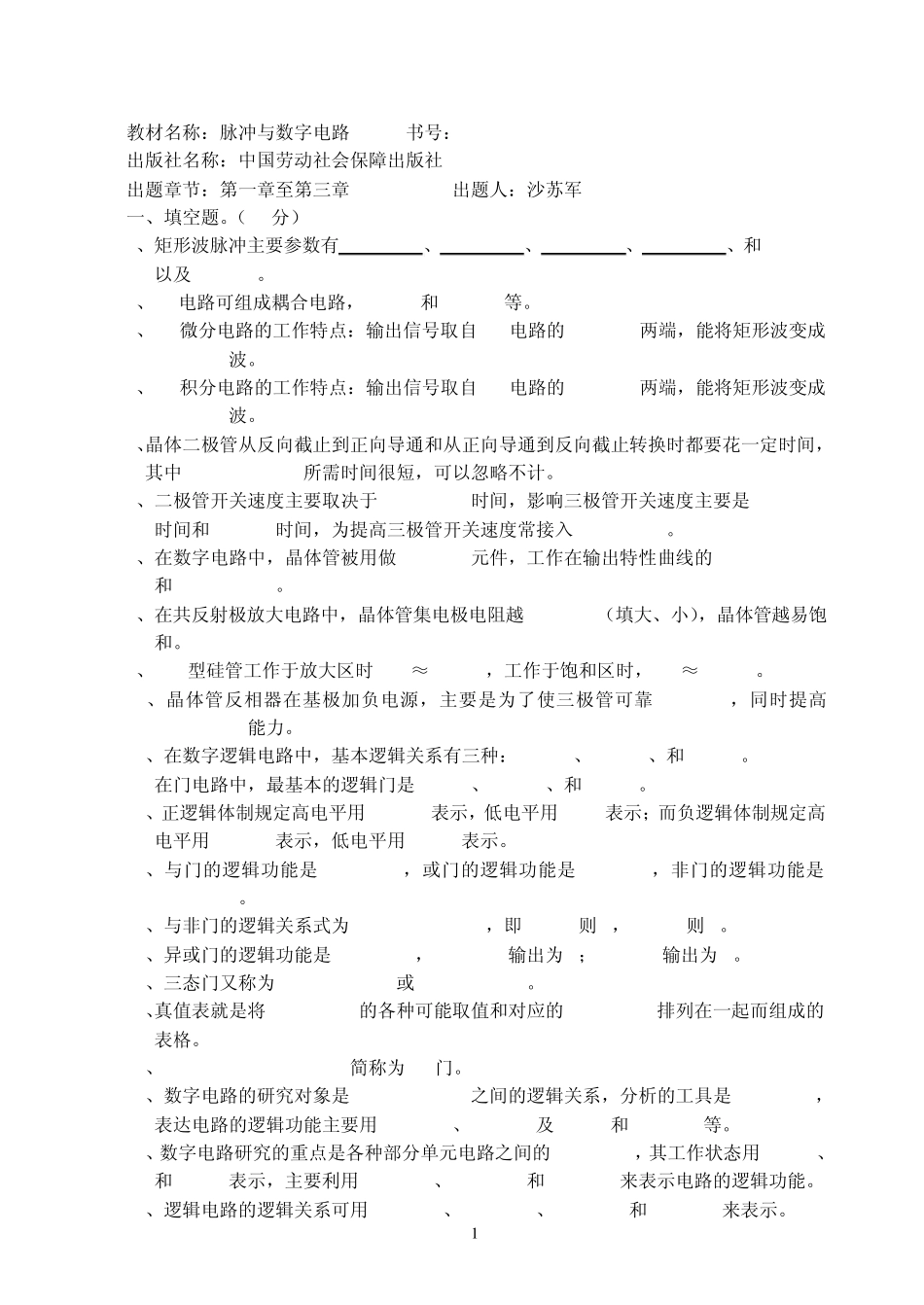

1 教材名称：脉冲与数字电路 书号：ISBN7-5045-4241-5 出版社名称：中国劳动社会保障出版社 出题章节：第一章至第三章 出题人：沙苏军 一、填空题。（90分） 1、矩形波脉冲主要参数有 、 、 、 、和_______以及_______。 2、RC电路可组成耦合电路，______和_______等。 3、RC微分电路的工作特点：输出信号取自 RC电路的________两端，能将矩形波变成________波。 4、RC积分电路的工作特点：输出信号取自 RC电路的________两端，能将矩形波变成________波。 5、晶体二极管从反向截止到正向导通和从正向导通到反向截止转换时都要花一定时间，其中_____________所需时间很短，可以忽略不计。 6、二极管开关速度主要取决于__________时间，影响三极管开关速度主要是________时间和_______时间，为提高三极管开关速度常接入__________。 7、在数字电路中，晶体管被用做________元件，工作在输出特性曲线的____________和___________。 8、在共反射极放大电路中，晶体管集电极电阻越________（填大、小），晶体管越易饱和。 9、NPN型硅管工作于放大区时,Vbe≈______，工作于饱和区时，Vce≈______。 10、晶体管反相器在基极加负电源，主要是为了使三极管可靠________，同时提高__________能力。 11、在数字逻辑电路中，基本逻辑关系有三种：______、______、和______。 在门电路中，最基本的逻辑门是______、______、和______。 12、正逻辑体制规定高电平用_______表示，低电平用_____表示；而负逻辑体制规定高电平用_______表示，低电平用______表示。 13、与门的逻辑功能是_________，或门的逻辑功能是________，非门的逻辑功能是_________。 14、与非门的逻辑关系式为 Y=____________，即______则 0，______则 1。 15、异或门的逻辑功能是_________，________输出为 0；_______输出为 1。 16、三态门又称为_____________或____________。 17、真值表就是将__________的各种可能取值和对应的__________排列在一起而组成的表格。 18、____________________简称为 OC门。 19、数字电路的研究对象是_____________之间的逻辑关系，分析的工具是_________，表达电路的逻辑功能主要用________、_______及______和________等。 20、数字电路研究的重点是各种部分单元电路之间的_________，其工作状态用______、和______表示，主要利用________、________和________来表示电路的逻辑功能。 21、逻辑电路的逻辑关系可用...
