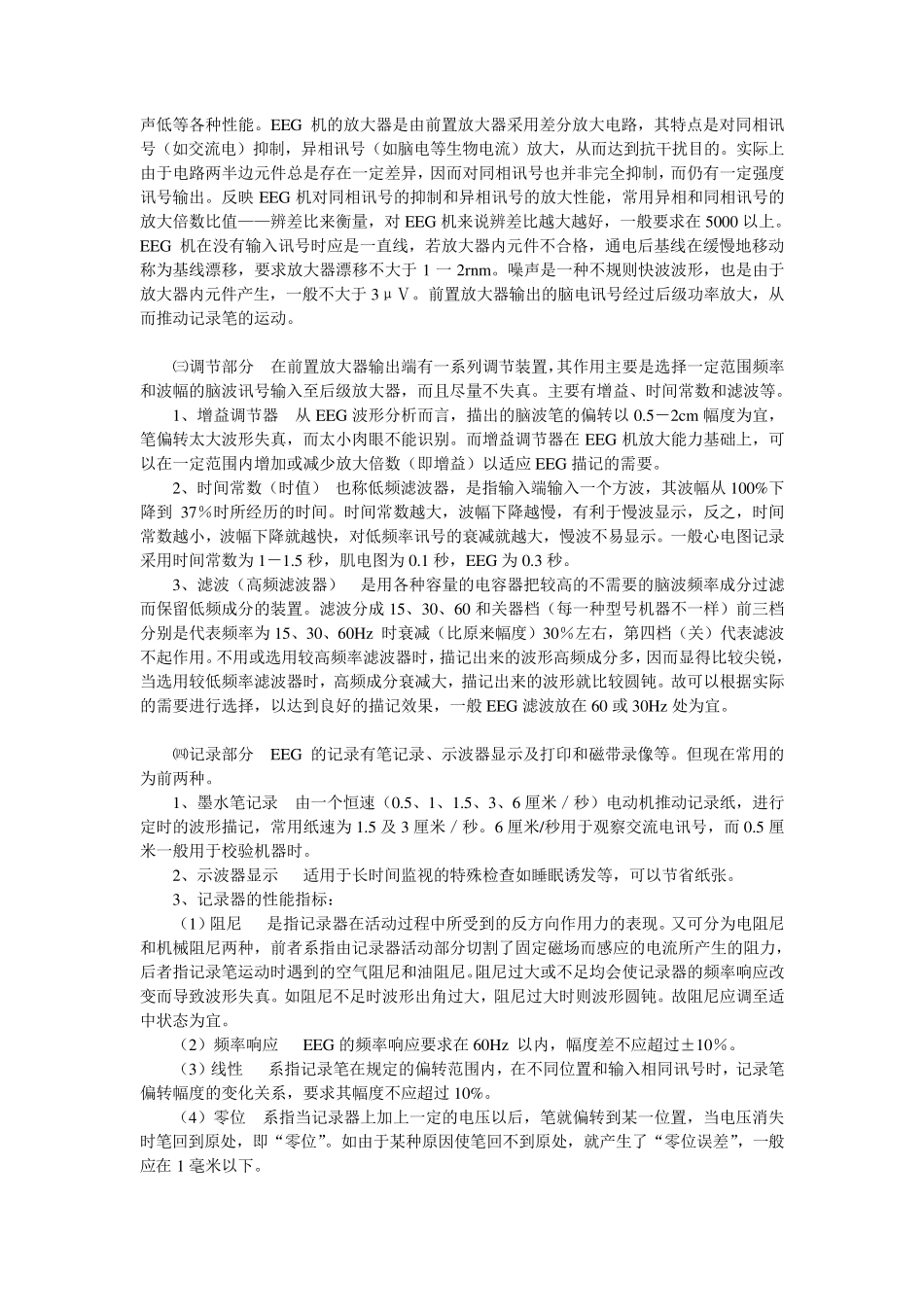

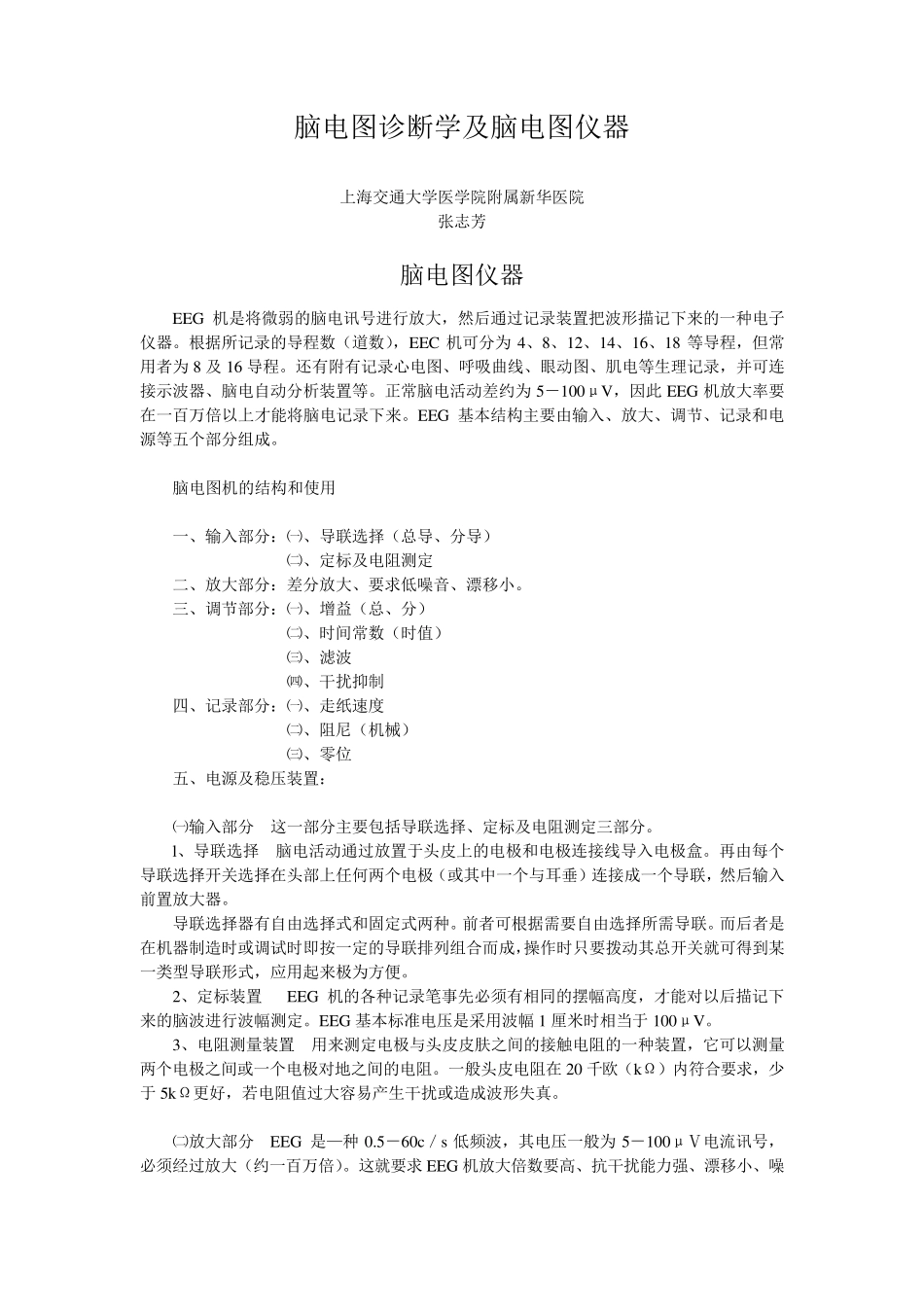

脑电图诊断学及脑电图仪器 上海交通大学医学院附属新华医院 张志芳 脑电图仪器 EEG 机是将微弱的脑电讯号进行放大，然后通过记录装置把波形描记下来的一种电子仪器。根据所记录的导程数（道数），EEC 机可分为 4、8、12、14、16、18 等导程，但常用者为 8 及 16 导程。还有附有记录心电图、呼吸曲线、眼动图、肌电等生理记录，并可连接示波器、脑电自动分析装置等。正常脑电活动差约为 5－100μV，因此 EEG 机放大率要在一百万倍以上才能将脑电记录下来。EEG 基本结构主要由输入、放大、调节、记录和电源等五个部分组成。 脑电图机的结构和使用 一、输入部分：㈠、导联选择（总导、分导） ㈡、定标及电阻测定 二、放大部分：差分放大、要求低噪音、漂移小。 三、调节部分：㈠、增益（总、分） ㈡、时间常数（时值） ㈢、滤波 ㈣、干扰抑制 四、记录部分：㈠、走纸速度 ㈡、阻尼（机械） ㈢、零位 五、电源及稳压装置： ㈠输入部分 这一部分主要包括导联选择、定标及电阻测定三部分。 l、导联选择 脑电活动通过放置于头皮上的电极和电极连接线导入电极盒。再由每个导联选择开关选择在头部上任何两个电极（或其中一个与耳垂）连接成一个导联，然后输入前置放大器。 导联选择器有自由选择式和固定式两种。前者可根据需要自由选择所需导联。而后者是在机器制造时或调试时即按一定的导联排列组合而成，操作时只要拨动其总开关就可得到某一类型导联形式，应用起来极为方便。 2、定标装置 EEG 机的各种记录笔事先必须有相同的摆幅高度，才能对以后描记下来的脑波进行波幅测定。EEG 基本标准电压是采用波幅1 厘米时相当于100μV。 3、电阻测量装置 用来测定电极与头皮皮肤之间的接触电阻的一种装置，它可以测量两个电极之间或一个电极对地之间的电阻。一般头皮电阻在 20 千欧（kΩ）内符合要求，少于5kΩ更好，若电阻值过大容易产生干扰或造成波形失真。 ㈡放大部分 EEG 是—种 0.5－60c／s 低频波，其电压一般为 5－100μⅤ电流讯号，必须经过放大（约一百万倍）。这就要求EEG 机放大倍数要高、抗干扰能力强、漂移小、噪声低等各种性能。EEG 机的放大器是由前置放大器采用差分放大电路，其特点是对同相讯号（如交流电）抑制，异相讯号（如脑电等生物电流）放大，从而达到抗干扰目的。实际上由于电路两半边元件总是存在一定差异，因而对同相讯号也并非完全抑制，而仍有一定强度讯号输出。反映 EEG 机...
