脚手架搭设图解

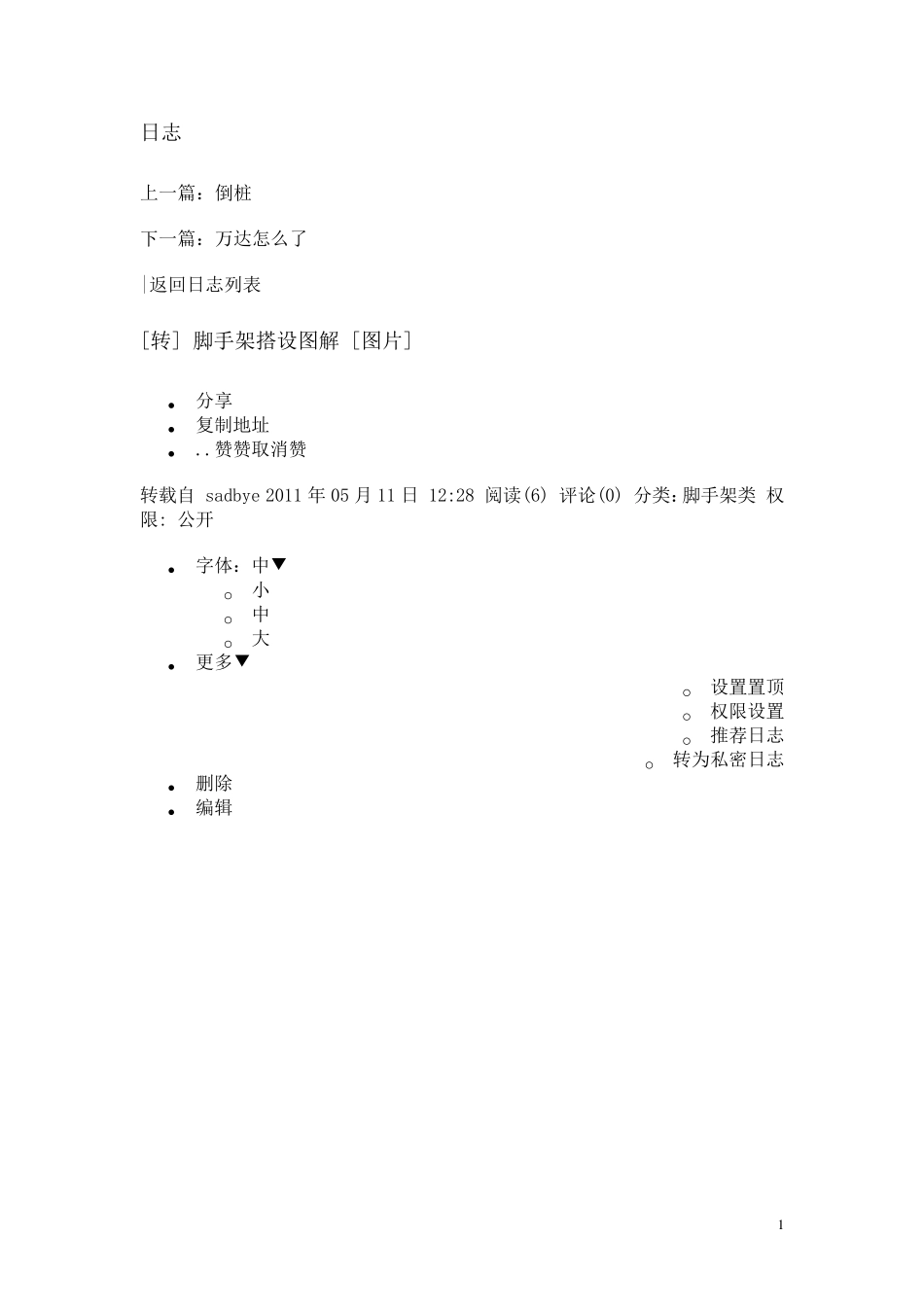

脚手架搭设图解_第1页
1/48

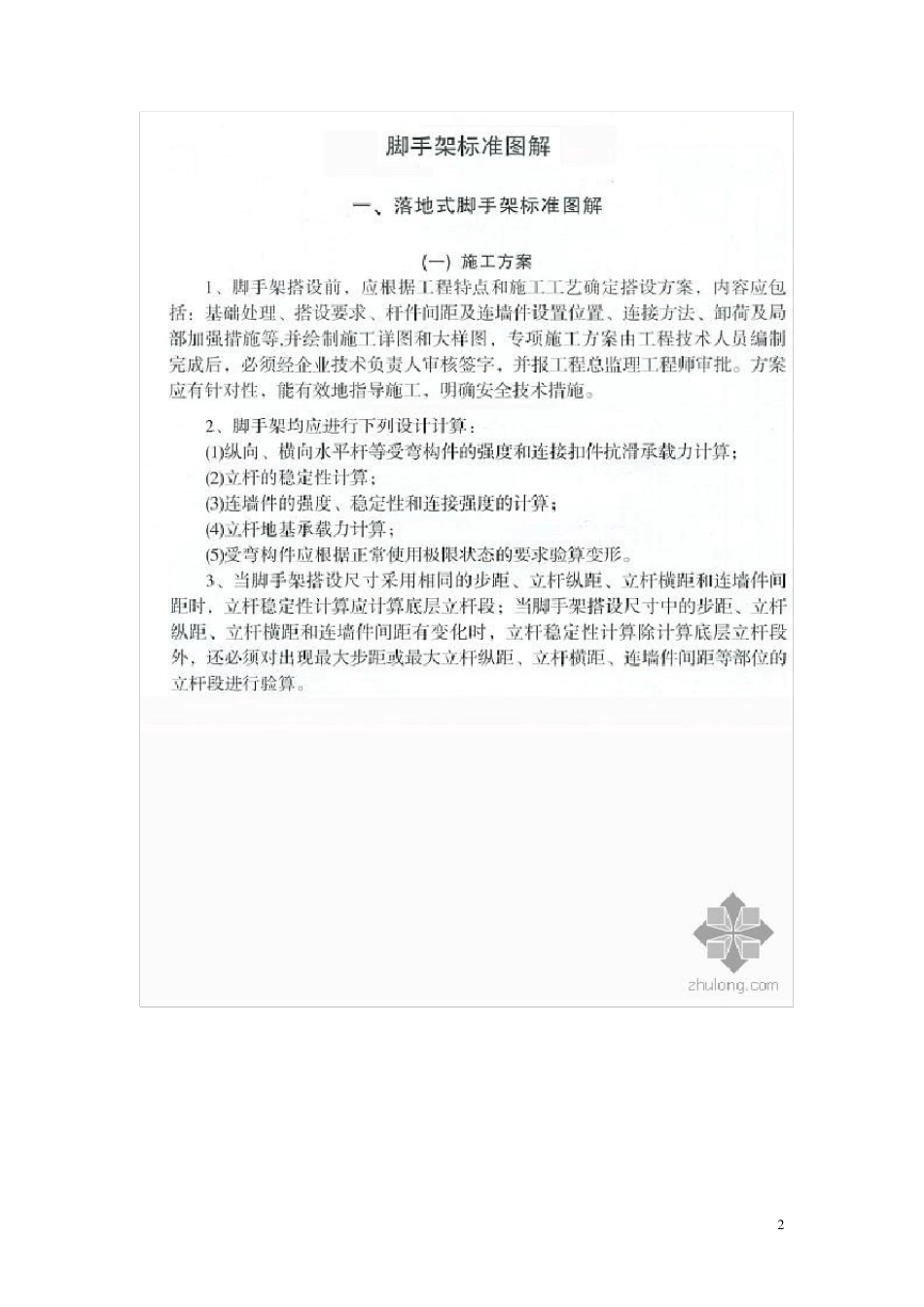

脚手架搭设图解_第2页
2/48

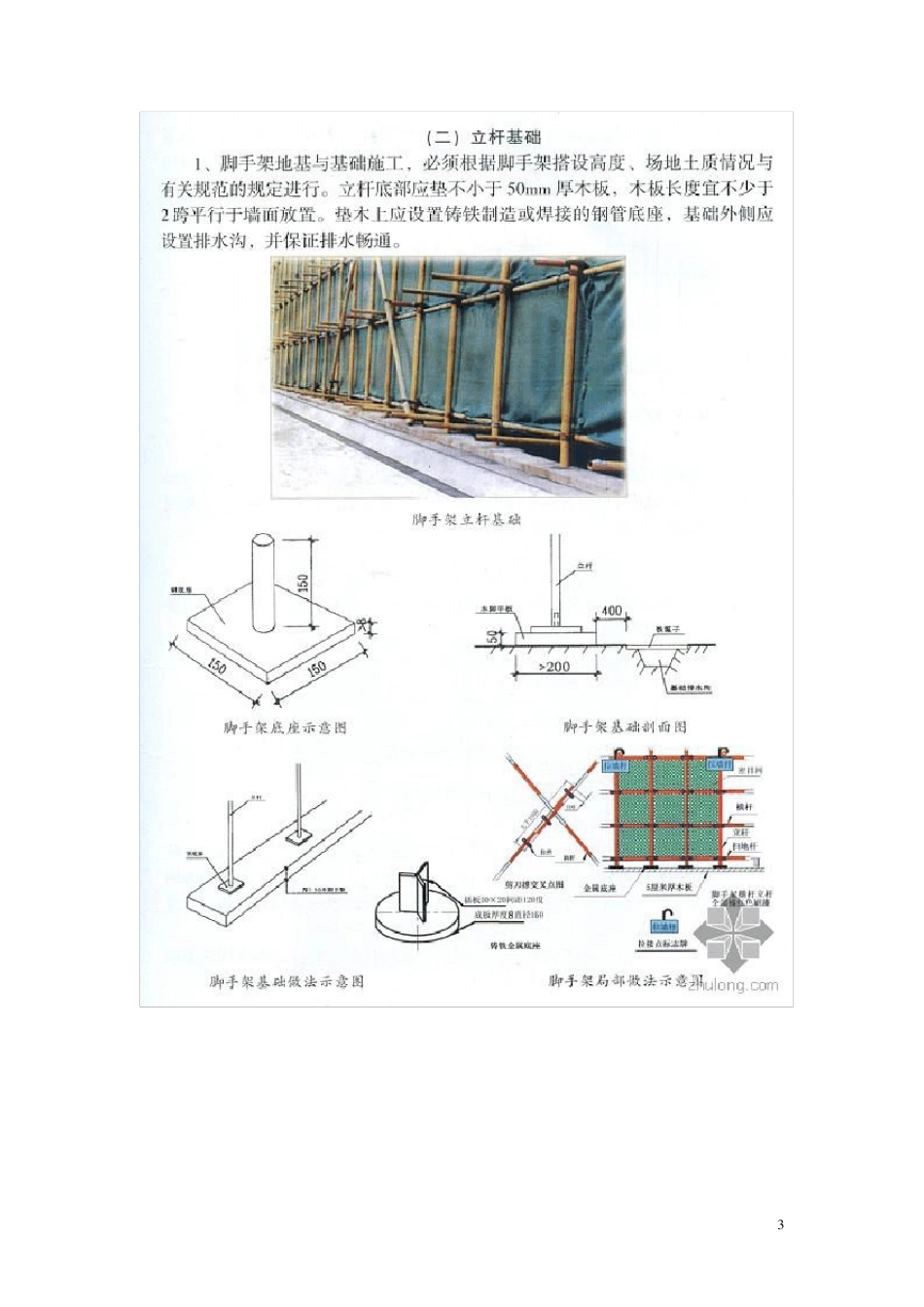

脚手架搭设图解_第3页
3/48
1 日志 上一篇:倒桩 下一篇:万达怎么了 |返回日志列表 [转] 脚手架搭设图解 [图片] • 分享 • 复制地址 • ..赞赞取消赞 转载自 sadbye 2011 年05 月11 日 12:28 阅读(6) 评论(0) 分类:脚手架类 权限: 公开 • 字体:中▼ o 小 o 中 o 大 • 更多▼ o 设置置顶 o 权限设置 o 推荐日志 o 转为私密日志 • 删除 • 编辑 2 3 4 5 6 7 8 9 1 0 1 1 1 2 1 3 1 4 1 5 1 6 1 7 1 8 1 9 2 0 2 1 2 2 2 3 2 4 2 5 2 6 2 7 2 8 2 9 3 0 3 1 3 2 3 3 3 4 3 5 这时河北省的标准图集吗?既然作为一个标准来制定就不应该出现违反国家规范的地方----真是太不应该了: 1.连墙件的设置采用下斜连接整个就理解反了: 3 6 这种做法在特别是悬挑脚手架一旦基础失稳,架体就会整个向下坠落,连墙件起不到任何拉接作用,正确的做法应该是连墙件在建筑物的固定端在上: 3 7 2.关于悬挑卸料平台的设置就更不应该犯常识性的错误,不论上面还有几步,脚手架的立杆和纵向水平杆都是不允许随意拆除的: 正确的做法应该是: 3 8 关于立杆和剪刀撑的搭接接长采用2 个旋转扣件的说法,在 2002 规范修订时已取消 3 9 2002 年规范取消6.3.5 条关于搭接内容后,就应该参照水平杆的搭接方法,采用三个扣件来连接: 4 0 以下为河南的标准做法: 4 1 岂止是不够严谨?----这简直是在拿规范当儿戏,拿工人的生命在开玩笑啊----可恨至极,另外,还有一点,图集中连墙件只拉接内立杆,这也是不妥的,建议施工中应同时拉接内外排立杆---这一点在超高脚手架和悬挑脚手架中最为重要,特此提醒 还有六楼图片中横向扫地杆跑哪去了,楼梯部位纵向扫地杆又跑哪去了,这些也能省么?-----标准图集自身都不标准,怎么要求别人去按标准做? 还有主节点横向水平杆设置随意性太大(2 楼里面图也能看清的)请看: 4 2 用扎丝绑扎密目网 4 3 横向水平杆哪去了 4 4 4 5 标签: 脚手架 标准 立杆 做法 图集 | 编辑标签 标签 脚手架 标准 立杆 做法 图集发表 取消 • 字体:中▼ o 小 o 中 o 大 • 更多▼ o 设置置顶 o 权限设置 o 推荐日志 o 转为私密日志 • 删除 • 编辑 • 分享 • 复制地址 • ..赞赞取消赞 签名档 修改 4 6 喜欢自由自在的生活,哈哈 本文最近访客 设置 • 郭拥军 lv ...
