脱硫系统烟道工程施工方案

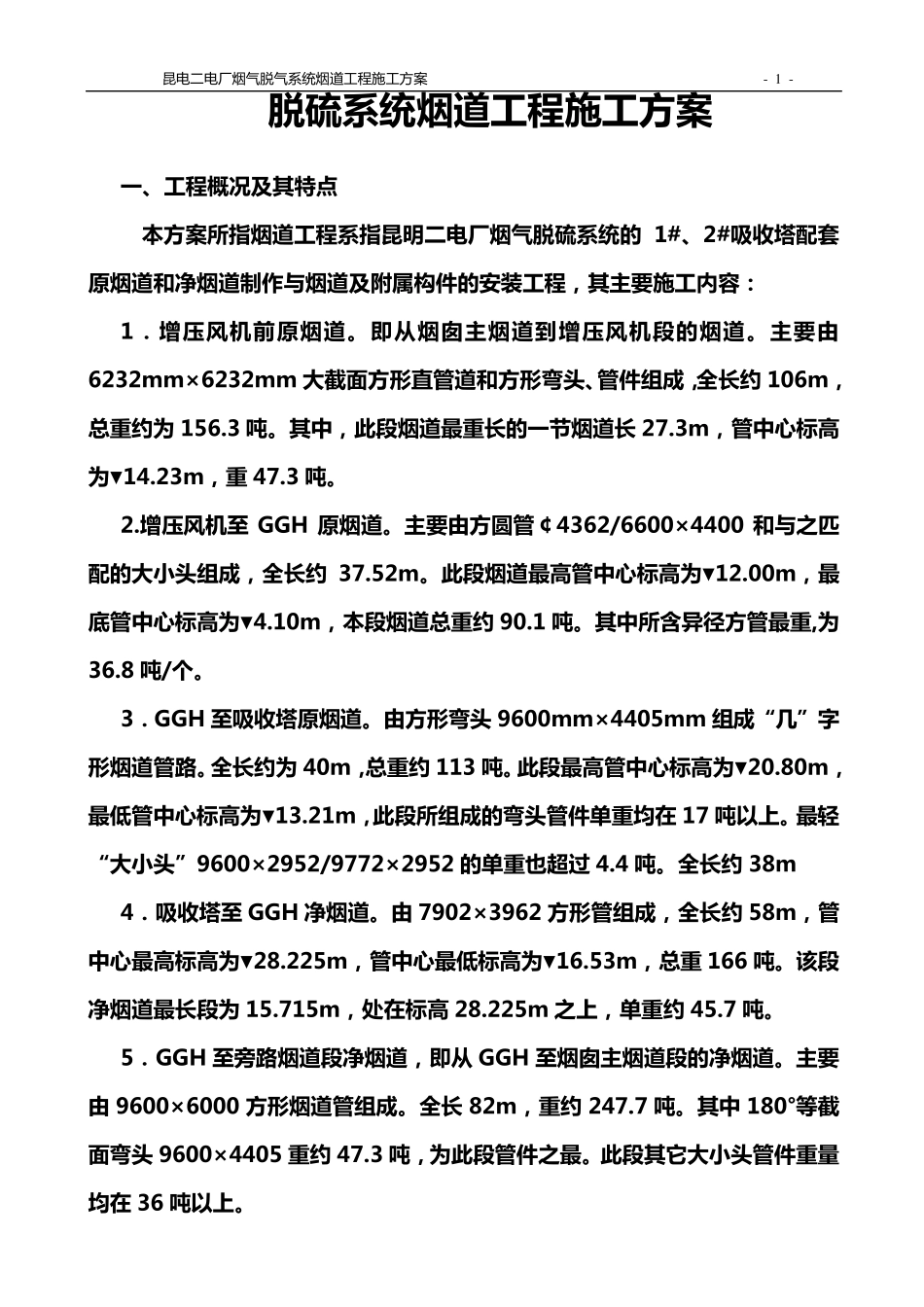

昆 电 二电 厂烟气脱气系统烟道工程施工方案 - 1 - 脱 硫 系 统 烟 道 工 程 施 工 方 案 一 、 工 程 概 况 及 其 特 点 本 方 案 所 指 烟 道 工 程 系 指 昆 明 二 电 厂 烟 气 脱 硫 系 统 的1#、 2#吸 收 塔 配 套原 烟 道 和 净 烟 道 制 作 与 烟 道 及 附 属 构 件 的 安 装 工 程 ， 其 主 要 施 工 内 容 ： 1． 增 压 风 机 前 原 烟 道 。 即 从 烟 囱 主 烟 道 到 增 压 风 机 段 的 烟 道 。 主 要 由6232mm×6232mm 大 截 面 方 形 直 管 道 和 方 形 弯 头 、管 件 组 成 ，全 长 约 106m，总 重 约 为 156.3 吨 。 其 中 ， 此 段 烟 道 最 重 长 的 一 节 烟 道 长 27.3m， 管 中 心 标 高为 ▼14.23m， 重 47.3 吨 。 2.增 压 风 机 至GGH 原 烟 道 。 主 要 由 方 圆 管 ￠ 4362/6600×4400 和 与 之 匹配 的 大 小 头 组 成 ， 全 长 约37.52m。 此 段 烟 道 最 高 管 中 心 标 高 为 ▼12.00m， 最底 管 中 心 标 高 为 ▼4.10m， 本 段 烟 道 总 重 约 90.1 吨 。 其 中 所 含 异 径 方 管 最 重 ,为36.8 吨 /个 。 3． GGH 至 吸 收 塔 原 烟 道 。 由 方 形 弯 头 9600mm×4405mm 组 成 “几 ” 字形 烟 道 管 路 。 全 长 约 为 40m， 总 重 约 113 吨 。 此 段 最 高 管 中 心 标 高 为 ▼20.80m，最 低 管 中 心 标 高 为 ▼13.21m， 此 段 所 组 成 的 弯 头 管 件 单 重 均 在 17 吨 以 上 。 最 轻“大 小 头 ” 9600×2952/9772×2952 的 单 重 也 超 过 4.4 吨 。 全 长 约 38m 4． 吸 收 塔 至 GGH 净 烟 道 。 由 7902×3962 方 形 管 组 成 ， 全 长 约 58m， 管中 心 最 高 标 高 为 ▼28.225m， 管 中 心 最 低 标 高 为 ▼16.53m， 总 重 166 吨 。 该 段净 烟 道 最 长 段 为 15.715m， 处 在 标 高 28.225m 之 上 ， 单 重 约 45.7 吨 。 5． GGH 至 旁 路 烟 道 段 净 烟 道 ， 即 从 GGH 至 烟 囱 主 烟 道 段 的 净 烟 道 。 主 要...
