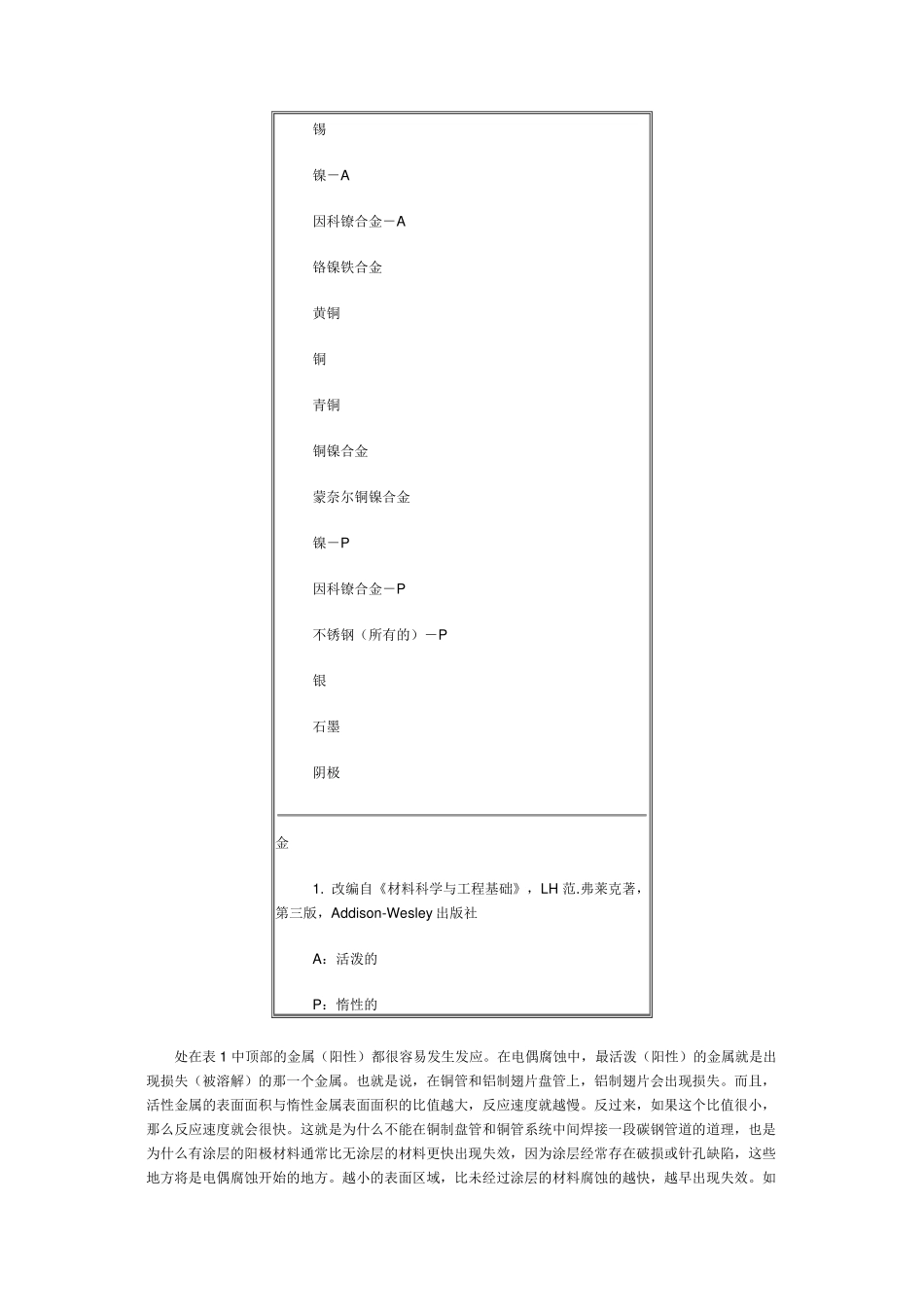

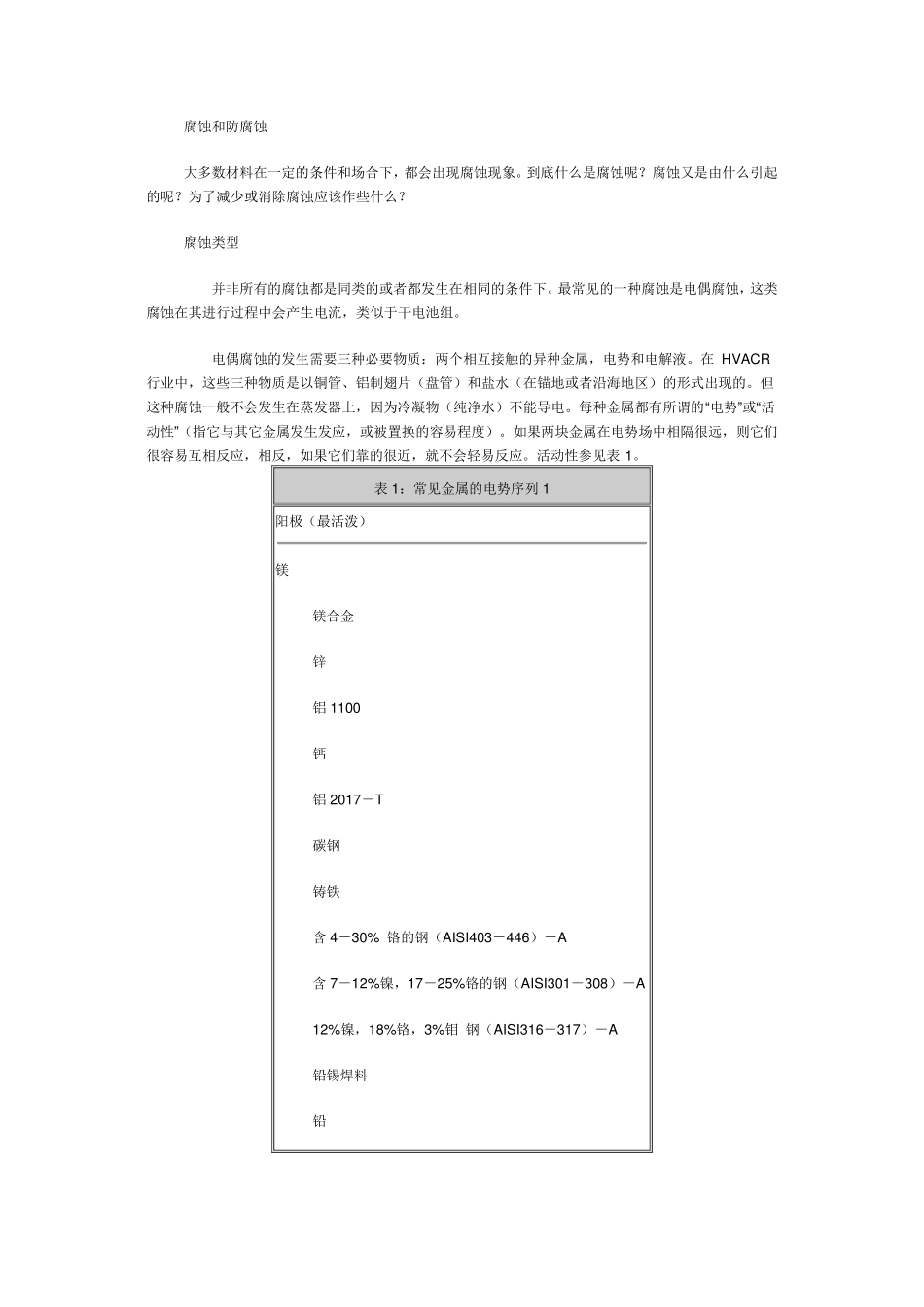

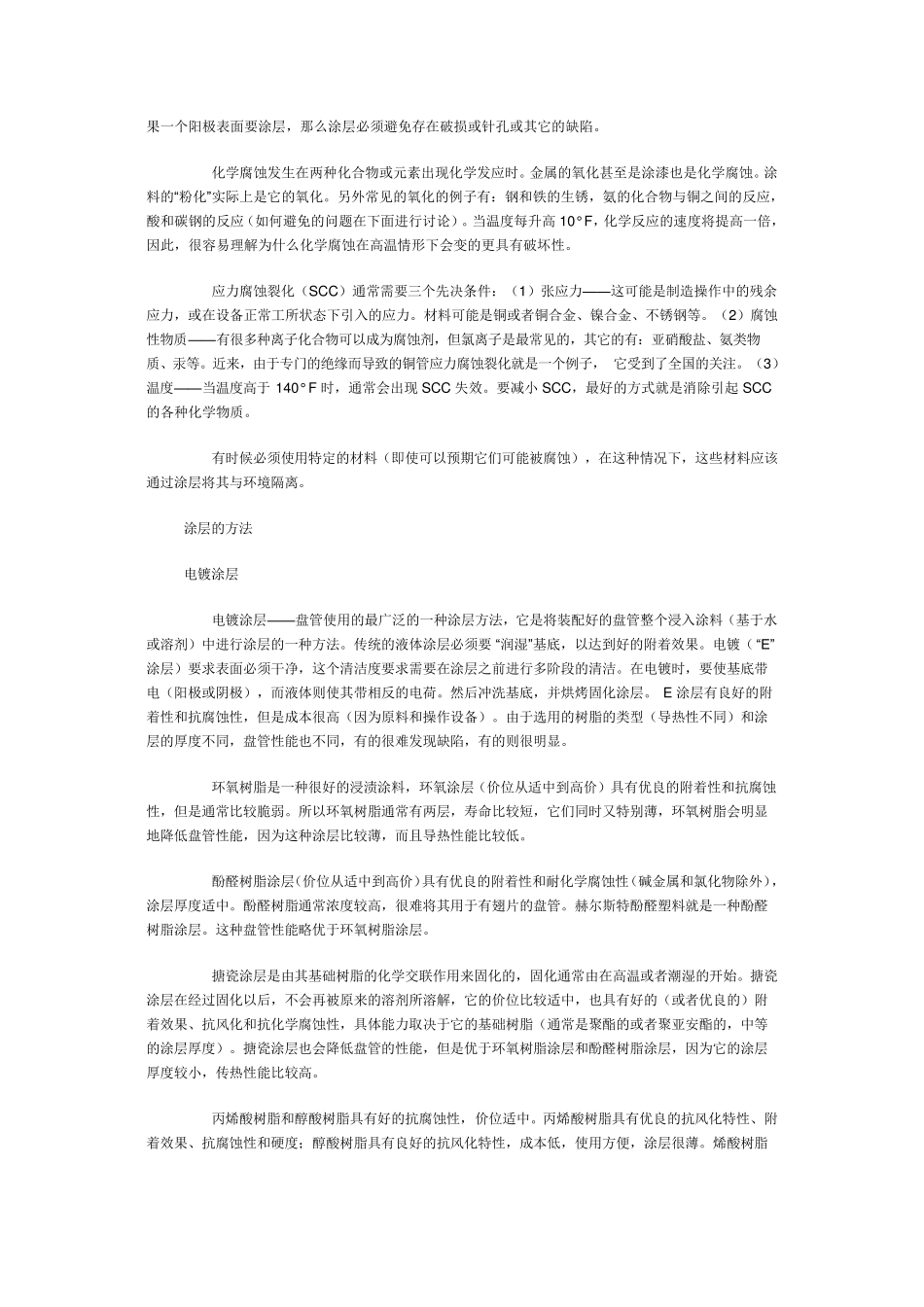

腐蚀和防腐蚀 大多数材料在一定的条件和场合下，都会出现腐蚀现象。到底什么是腐蚀呢？腐蚀又是由什么引起的呢？为了减少或消除腐蚀应该作些什么？ 腐蚀类型 并非所有的腐蚀都是同类的或者都发生在相同的条件下。最常见的一种腐蚀是电偶腐蚀，这类腐蚀在其进行过程中会产生电流，类似于干电池组。 电偶腐蚀的发生需要三种必要物质：两个相互接触的异种金属，电势和电解液。在 HVACR行业中，这些三种物质是以铜管、铝制翅片（盘管）和盐水（在锚地或者沿海地区）的形式出现的。但这种腐蚀一般不会发生在蒸发器上，因为冷凝物（纯净水）不能导电。每种金属都有所谓的“电势”或“活动性”（指它与其它金属发生发应，或被置换的容易程度）。如果两块金属在电势场中相隔很远，则它们很容易互相反应，相反，如果它们靠的很近，就不会轻易反应。活动性参见表1。 表1：常见金属的电势序列 1 阳 极 （最活泼 ） 镁 镁 合金 锌 铝 1100 钙 铝 2017－ T 碳 钢 铸 铁 含 4－ 30% 铬 的钢 （AISI403－ 446）－ A 含 7－ 12%镍 ，17－ 25%铬 的钢 （AISI301－ 308）－ A 12%镍 ，18%铬 ，3%钼 钢 （AISI316－ 317）－ A 铅 锡 焊 料 铅 锡 镍－A 因科镣合金－A 铬镍铁合金 黄铜 铜 青铜 铜镍合金 蒙奈尔铜镍合金 镍－P 因科镣合金－P 不锈钢（所有的）－P 银 石墨 阴极 金 1. 改编自《材料科学与工程基础》，LH 范.弗莱克著，第三版，Addison-Wesley出版社 A：活泼的 P：惰性的 处在表1 中顶部的金属（阳性）都很容易发生发应。在电偶腐蚀中，最活泼（阳性）的金属就是出现损失（被溶解）的那一个金属。也就是说，在铜管和铝制翅片盘管上，铝制翅片会出现损失。而且，活性金属的表面面积与惰性金属表面面积的比值越大，反应速度就越慢。反过来，如果这个比值很小，那么反应速度就会很快。这就是为什么不能在铜制盘管和铜管系统中间焊接一段碳钢管道的道理，也是为什么有涂层的阳极材料通常比无涂层的材料更快出现失效，因为涂层经常存在破损或针孔缺陷，这些地方将是电偶腐蚀开始的地方。越小的表面区域，比未经过涂层的材料腐蚀的越快，越早出现失效。如果 一 个 阳 极 表 面 要 涂 层 ， 那 么 涂 层 必 须 避 免 存 在 破 损 或 针 孔 或 其 它 的 缺 陷 。 化 学 腐 蚀 发 生 在 两 种 化 合 物 或 元 素 出 现 化 学 ...
