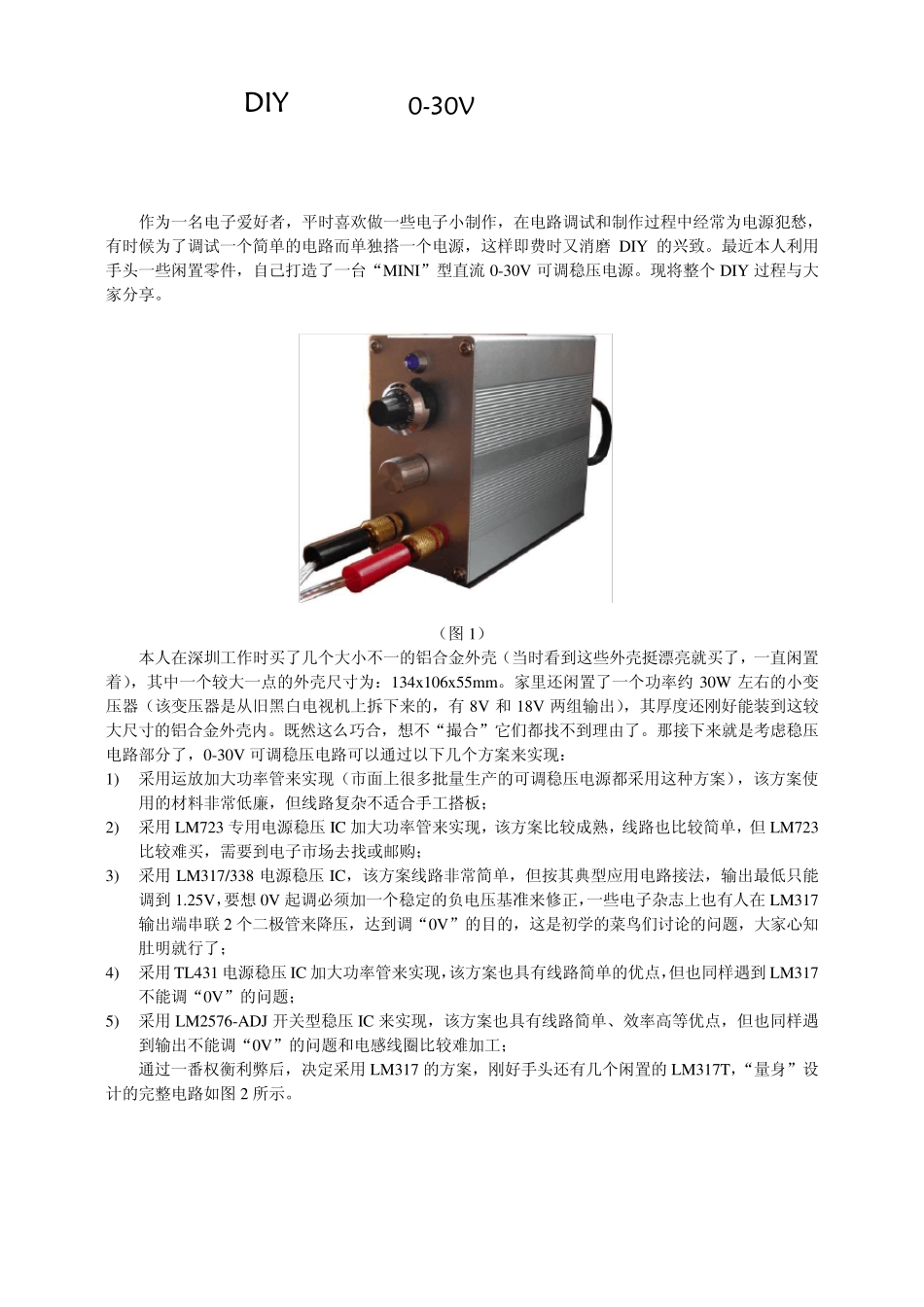

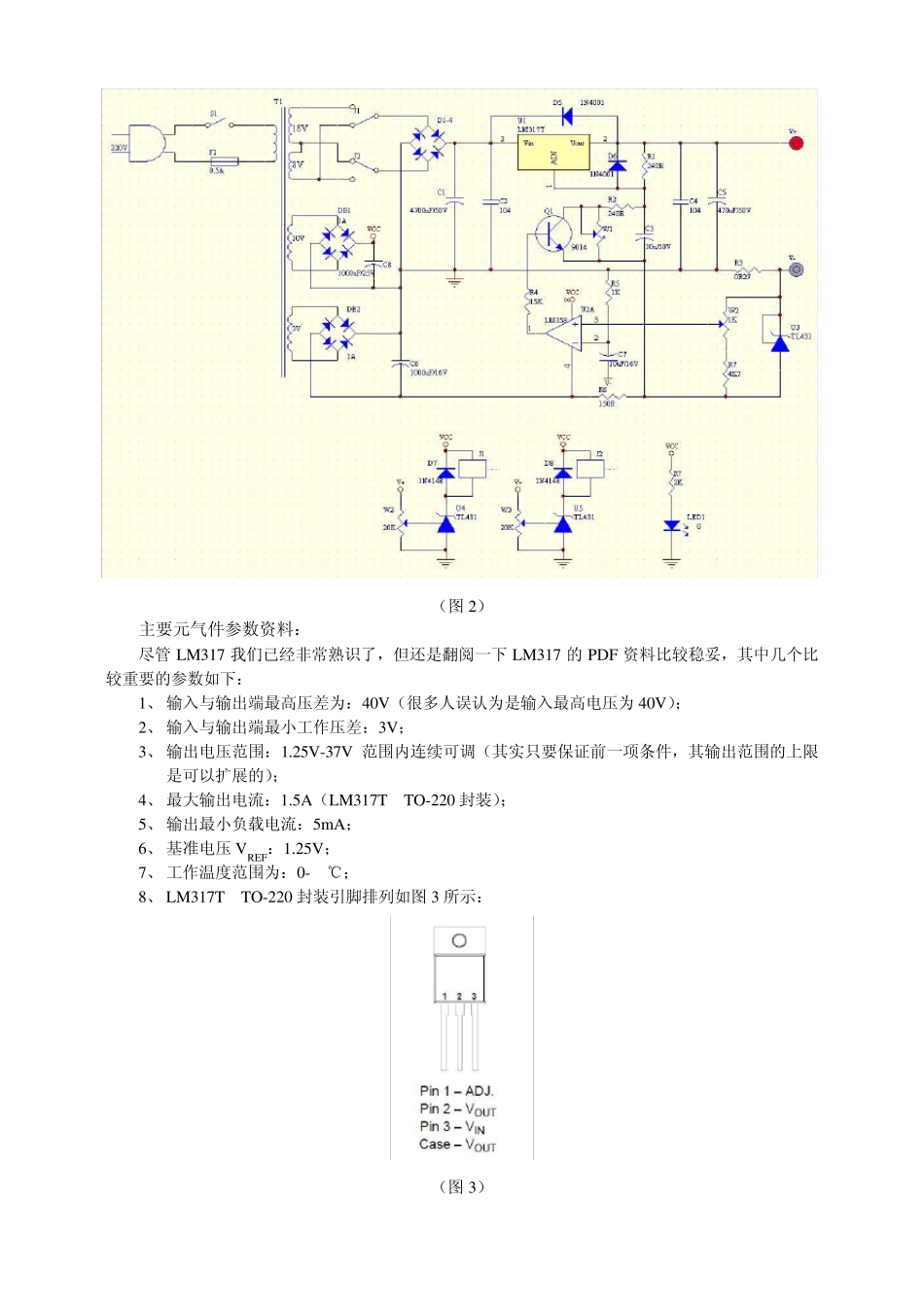

DIY 日记——0-30V 可调线性稳压电源 作为一名电子爱好者，平时喜欢做一些电子小制作，在电路调试和制作过程中经常为电源犯愁，有时候为了调试一个简单的电路而单独搭一个电源，这样即费时又消磨DIY 的兴致。最近本人利用手头一些闲置零件，自己打造了一台“MINI”型直流 0-30V 可调稳压电源。现将整个DIY 过程与大家分享。 （图 1） 本人在深圳工作时买了几个大小不一的铝合金外壳（当时看到这些外壳挺漂亮就买了，一直闲置着），其中一个较大一点的外壳尺寸为：134x106x55mm。家里还闲置了一个功率约 30W 左右的小变压器（该变压器是从旧黑白电视机上拆下来的，有8V 和18V 两组输出），其厚度还刚好能装到这较大尺寸的铝合金外壳内。既然这么巧合，想不“撮合”它们都找不到理由了。那接下来就是考虑稳压电路部分了，0-30V 可调稳压电路可以通过以下几个方案来实现： 1) 采用运放加大功率管来实现（市面上很多批量生产的可调稳压电源都采用这种方案），该方案使用的材料非常低廉，但线路复杂不适合手工搭板； 2) 采用LM723 专用电源稳压 IC 加大功率管来实现，该方案比较成熟，线路也比较简单，但 LM723比较难买，需要到电子市场去找或邮购； 3) 采用LM317/338 电源稳压 IC，该方案线路非常简单，但按其典型应用电路接法，输出最低只能调到 1.25V，要想 0V 起调必须加一个稳定的负电压基准来修正，一些电子杂志上也有人在LM317输出端串联 2 个二极管来降压，达到调“0V”的目的，这是初学的菜鸟们讨论的问题，大家心知肚明就行了； 4) 采用TL431 电源稳压 IC 加大功率管来实现，该方案也具有线路简单的优点，但也同样遇到 LM317不能调“0V”的问题； 5) 采用LM2576-ADJ 开关型稳压 IC 来实现，该方案也具有线路简单、效率高等优点，但也同样遇到输出不能调“0V”的问题和电感线圈比较难加工； 通过一番权衡利弊后，决定采用LM317 的方案，刚好手头还有几个闲置的LM317T，“量身”设计的完整电路如图 2 所示。 （图2） 主要元气件参数资料： 尽管LM317 我们已经非常熟识了，但还是翻阅一下LM317 的PDF 资料比较稳妥，其中几个比较重要的参数如下： 1、 输入与输出端最高压差为：40V（很多人误认为是输入最高电压为40V）； 2、 输入与输出端最小工作压差：3V； 3、 输出电压范围：1.25V-37V 范围内连续可调（其实只要保证前一项条件，其输出范围的上限是可以扩展的）； 4、 最大输...
