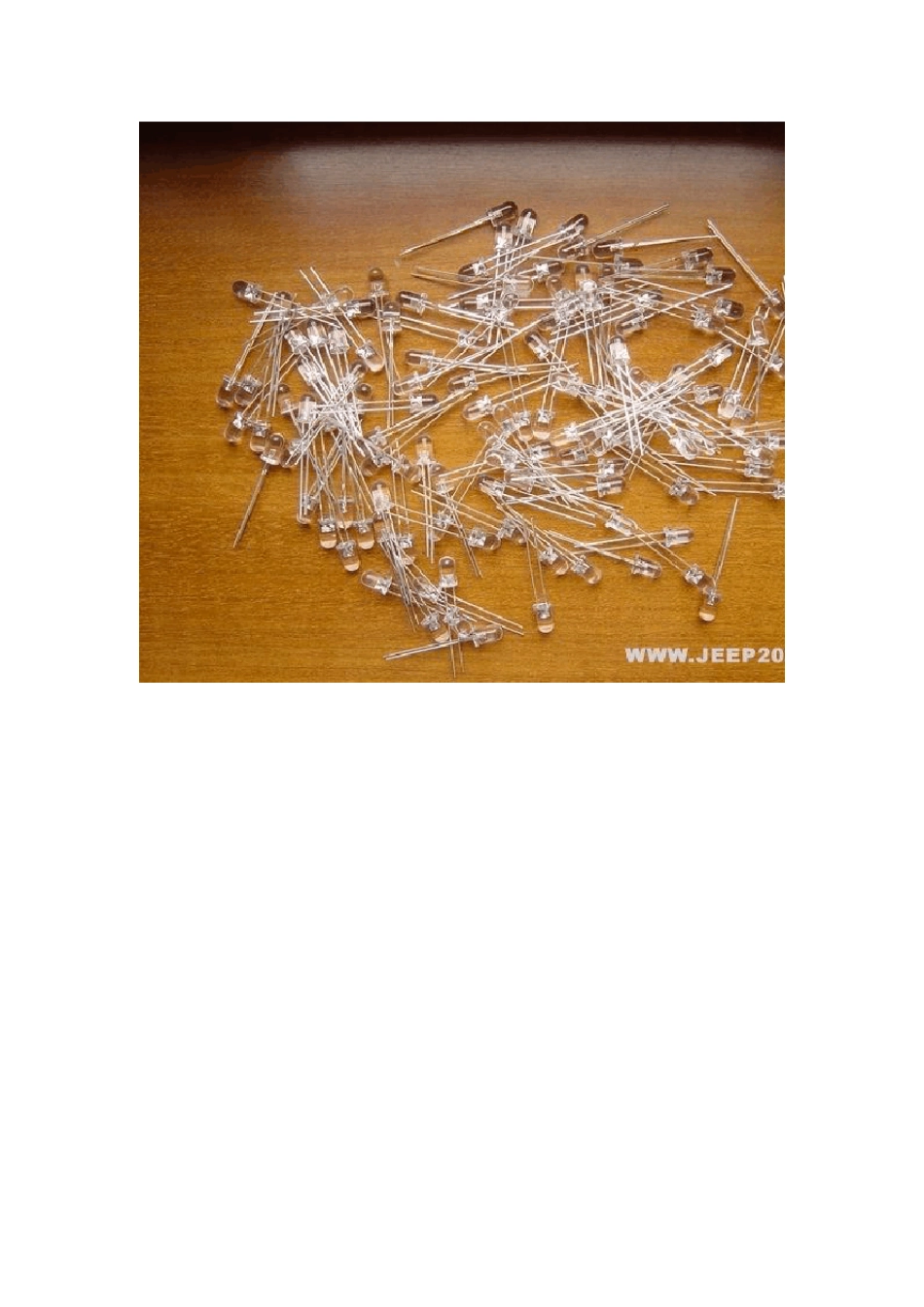

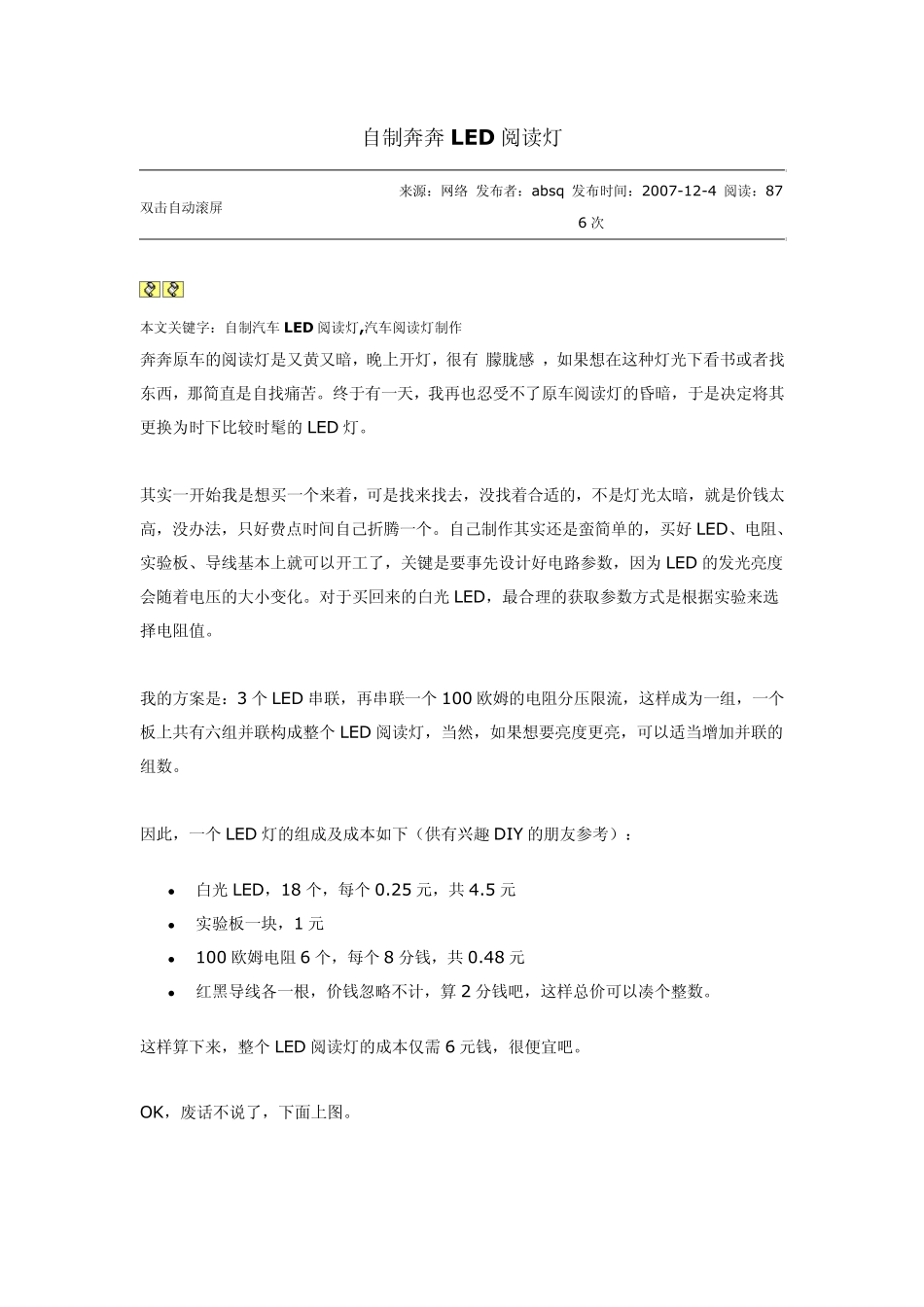

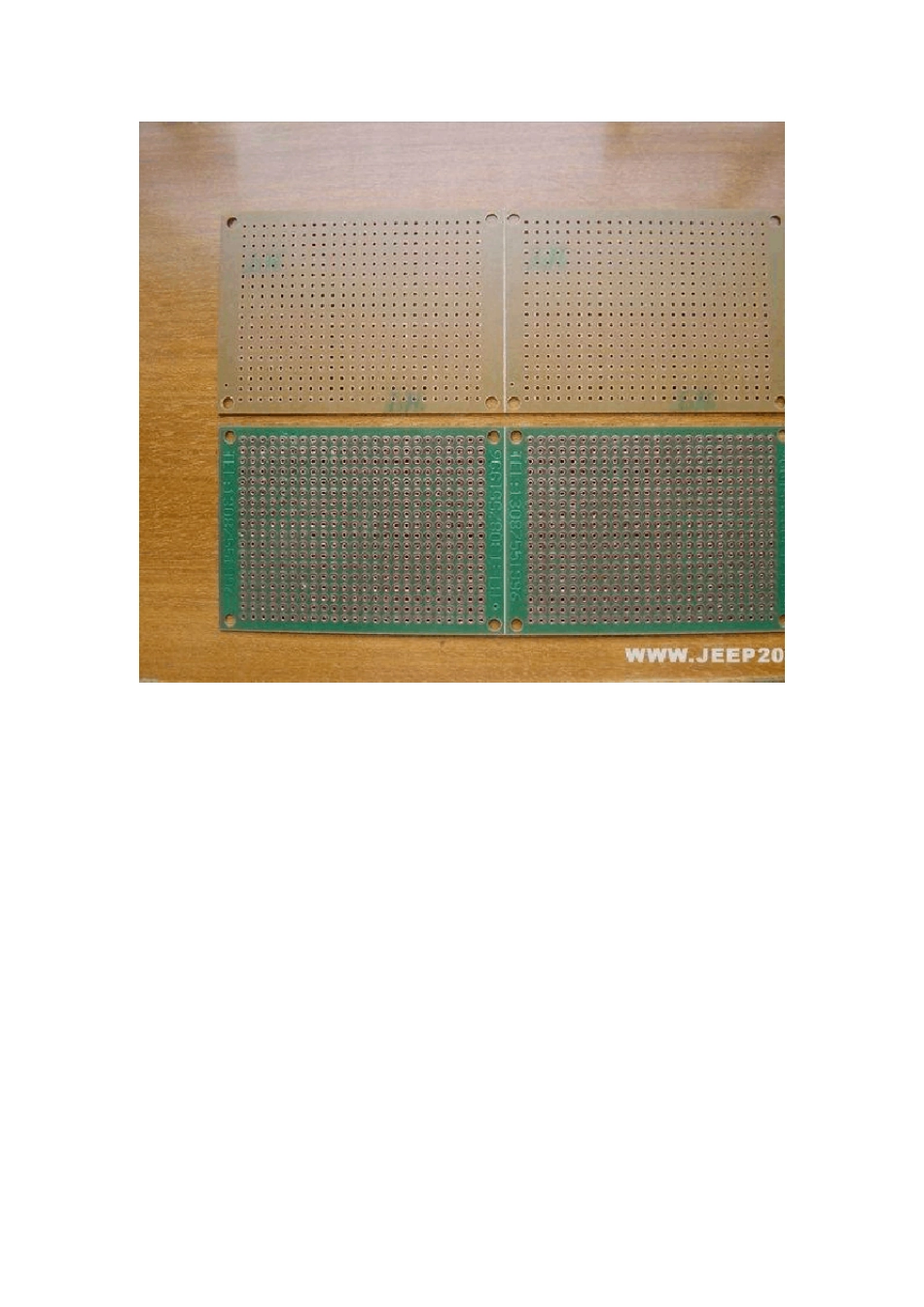

自制奔奔LED 阅读灯 双击自动滚屏 来源:网络 发布者:absq 发布时间:2007-12-4 阅读:876 次 本文关键字:自制汽车LED 阅读灯,汽车阅读灯制作 奔奔原车的阅读灯是又黄又暗,晚上开灯,很有“朦胧感”,如果想在这种灯光下看书或者找东西,那简直是自找痛苦。终于有一天,我再也忍受不了原车阅读灯的昏暗,于是决定将其更换为时下比较时髦的LED 灯。 其实一开始我是想买一个来着,可是找来找去,没找着合适的,不是灯光太暗,就是价钱太高,没办法,只好费点时间自己折腾一个。自己制作其实还是蛮简单的,买好LED、电阻、实验板、导线基本上就可以开工了,关键是要事先设计好电路参数,因为LED 的发光亮度会随着电压的大小变化。对于买回来的白光LED,最合理的获取参数方式是根据实验来选择电阻值。 我的方案是:3 个LED 串联,再串联一个100 欧姆的电阻分压限流,这样成为一组,一个板上共有六组并联构成整个LED 阅读灯,当然,如果想要亮度更亮,可以适当增加并联的组数。 因此,一个LED 灯的组成及成本如下(供有兴趣 DIY 的朋友参考):  白光LED,18 个,每个0.25 元,共 4.5 元  实验板一块,1 元  100 欧姆电阻 6 个,每个8 分钱,共 0.48 元  红黑导线各一根,价钱忽略不计,算 2 分钱吧,这样总价可以凑个整数。 这样算下来,整个LED 阅读灯的成本仅需 6 元钱,很便宜吧。 OK,废话不说了,下面上图。
