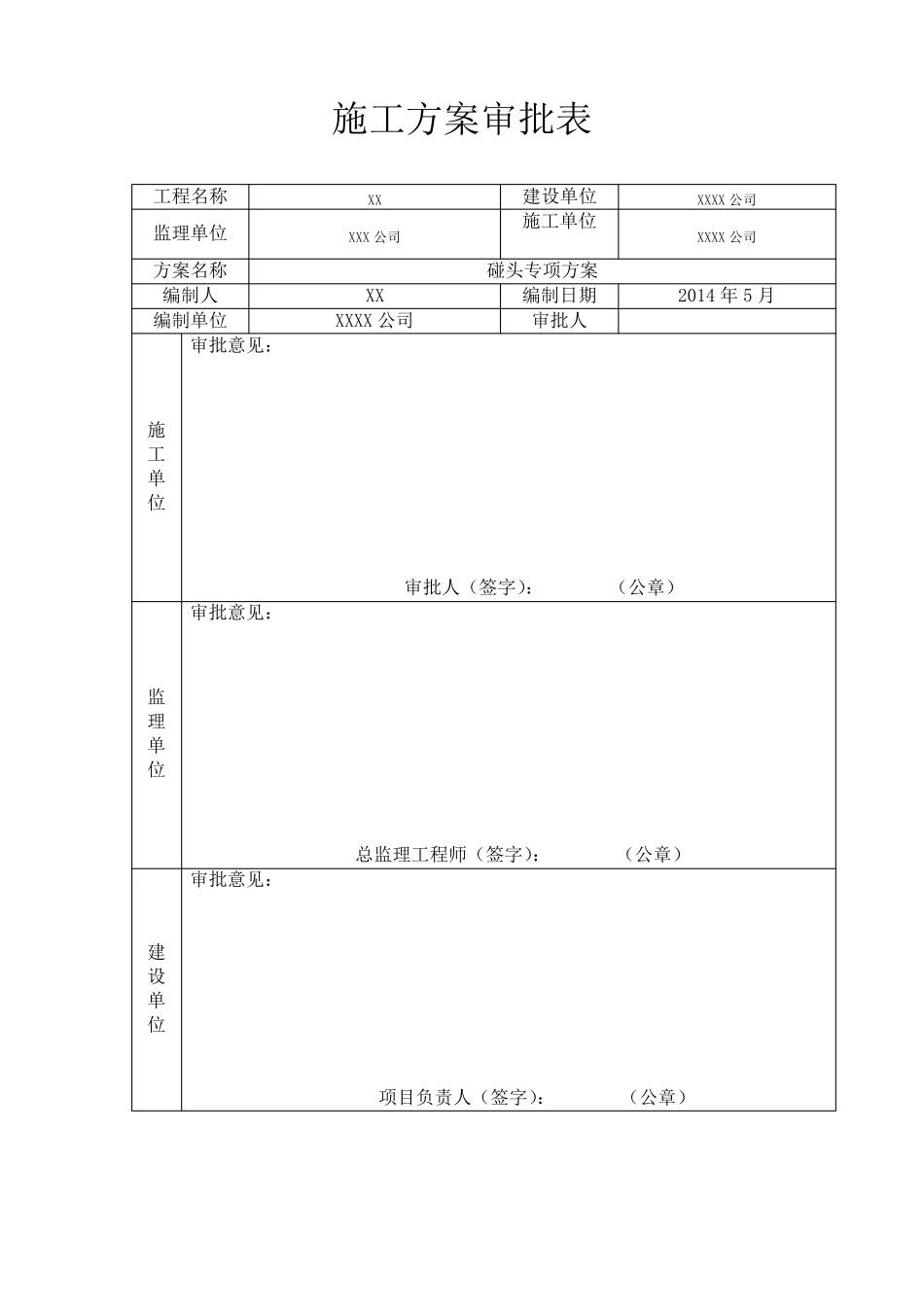

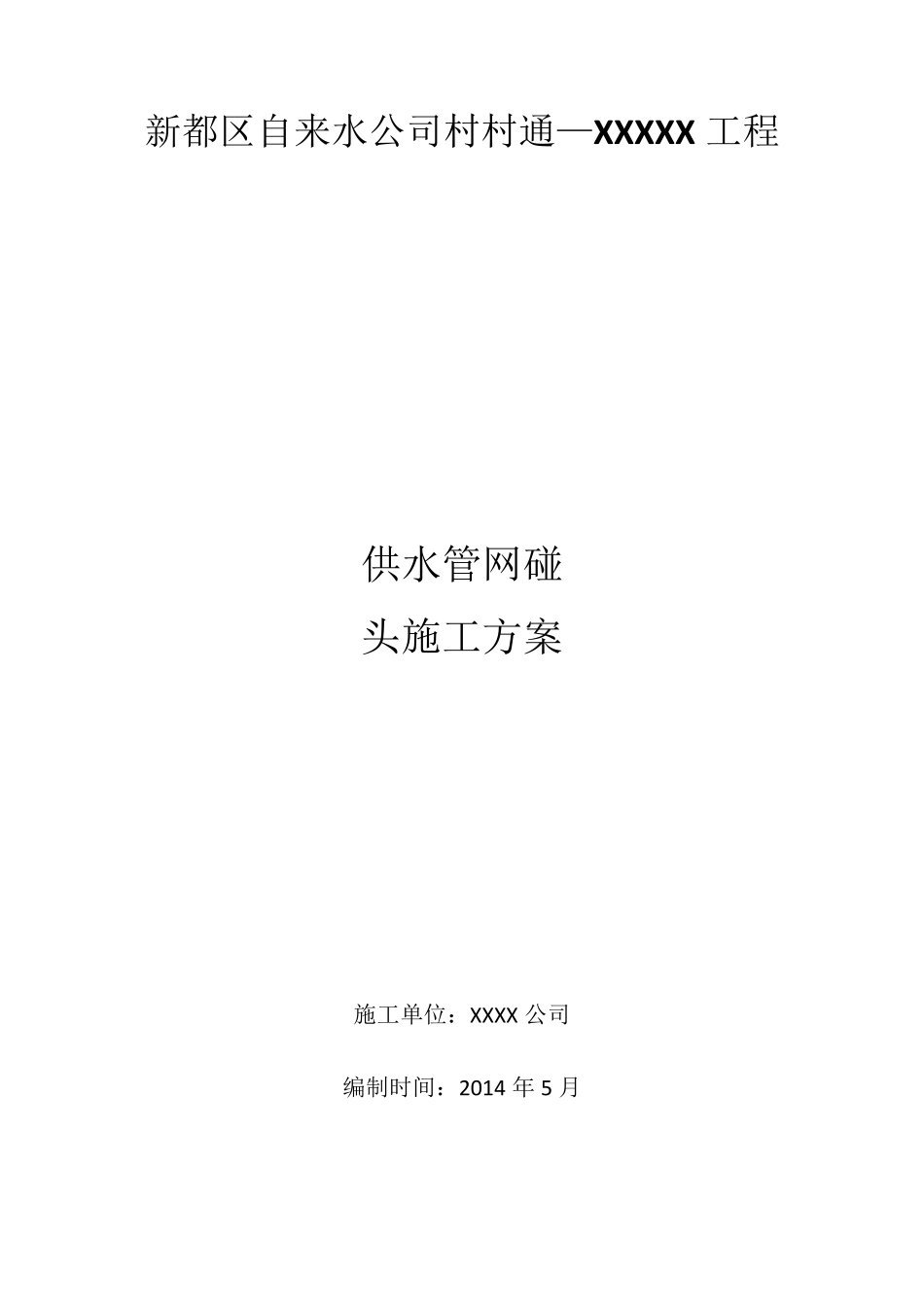

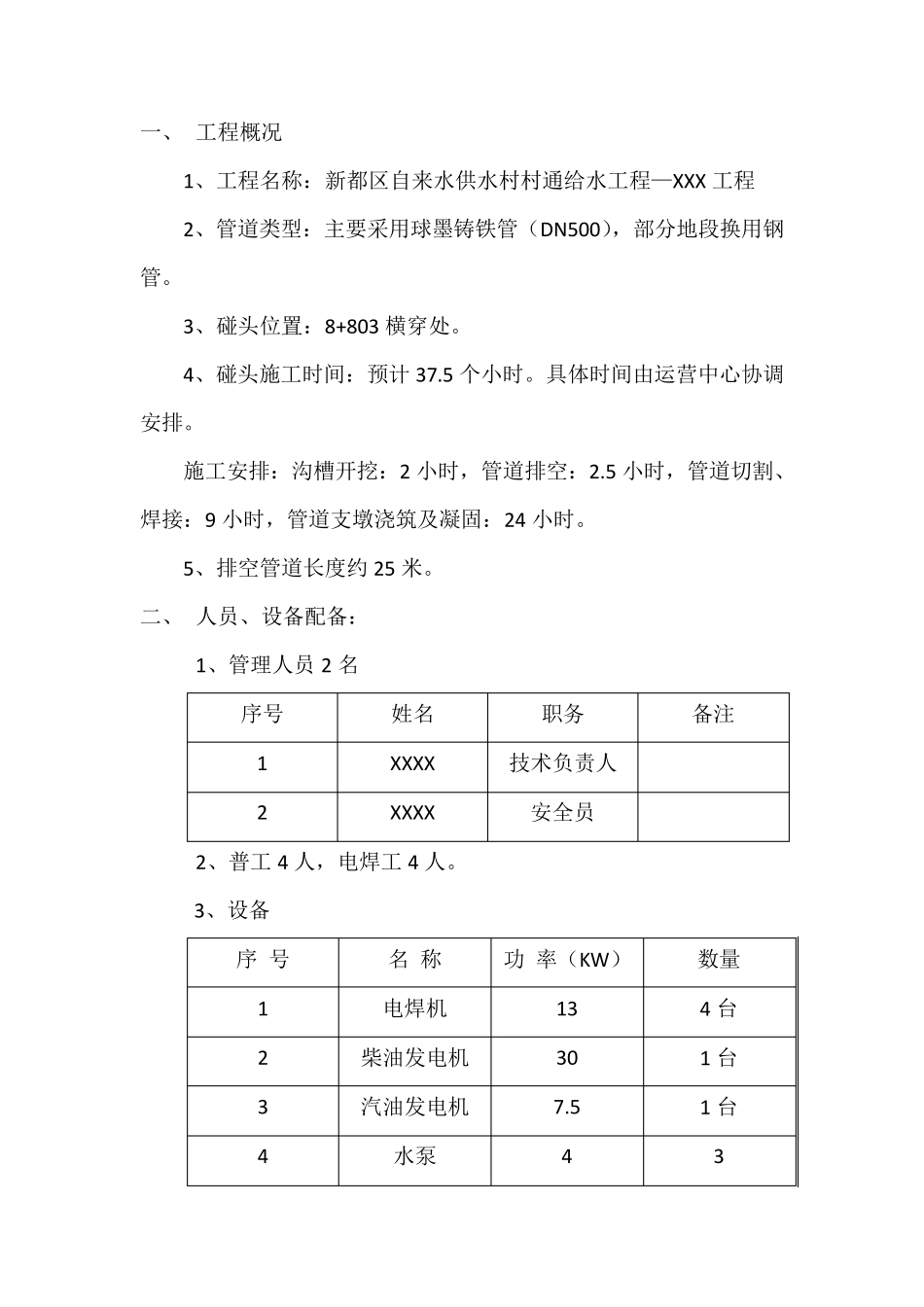

新都区自来水公司村村通—X X X X X 工程 供水管网碰 头施工方案 施工单位:XXXX 公司 编制时间:2014 年 5 月 施工方案审批表 工程名称 XX 建设单位 XXXX 公司 监理单位 XXX 公司 施工单位 XXXX 公司 方案名称 碰头专项方案 编制人 XX 编制日期 2014 年 5 月 编制单位 XXXX 公司 审批人 施工单位 审批意见: 审批人(签字): (公章) 监理单位 审批意见: 总监理工程师(签字): (公章) 建设单位 审批意见: 项目负责人(签字): (公章) 一、 工程概况 1、工程名称:新都区自来水供水村村通给水工程—XXX工程 2、管道类型:主要采用球墨铸铁管(DN500),部分地段换用钢管。 3、碰头位置:8+803 横穿处。 4、碰头施工时间:预计 37.5 个小时。具体时间由运营中心协调安排。 施工安排:沟槽开挖:2 小时,管道排空:2.5 小时,管道切割、焊接:9 小时,管道支墩浇筑及凝固:24 小时。 5、排空管道长度约 25 米。 二、 人员、设备配备: 1、管理人员 2 名 序号 姓名 职务 备注 1 XXXX 技术负责人 2 XXXX 安全员 2、普工4 人,电焊工4 人。 3、设备 序 号 名 称 功 率(KW) 数量 1 电焊机 13 4 台 2 柴油发电机 30 1 台 3 汽油发电机 7.5 1 台 4 水泵 4 3 5 碘钨灯 1 3 三、 碰头流程 关闭原有 DN500 阀门及 DN300 阀门。由于该段管道无泄水阀门,只能采取人工开孔将排空管道内水排空,进行泄压;泄压完成后进行管道的切割并进行焊接。碰头处管道焊接完成后需进行试水,试水成功后,方可进行回填。 四、碰头平面示意图(附后) 五、安全措施 1、施工前应对施工人员进行安全技术交底。 2、焊口位置的操作坑的深度、宽度应满足操作人员要求,焊口位置沟顶两侧渣土清理干净,焊接人员必须穿戴相应防护罩。 3、焊、拆焊机一次电源线由专业电工负责,焊机一次线不超过10 米,电焊机放在干燥位置,雨季施工时需要保证沟底,尤其是焊口位置干燥。 4、现场氧气、乙炔瓶的放置必须达到安全距离要求。 5、施工区域必须采用活动PVC 塑钢护栏进行围护,在施工期间 必须在正 确 的位置设 置导 向 牌 、警 示牌 、警 示灯等 。 6、夜 间 施工,必须配 置好 足够 的照 明 设 备 ,设 置专职 安全员跟 班 作业、设 置好 安全防护警 示牌 、警 械 锥 (墩 )、施工人员必须穿反 光...
