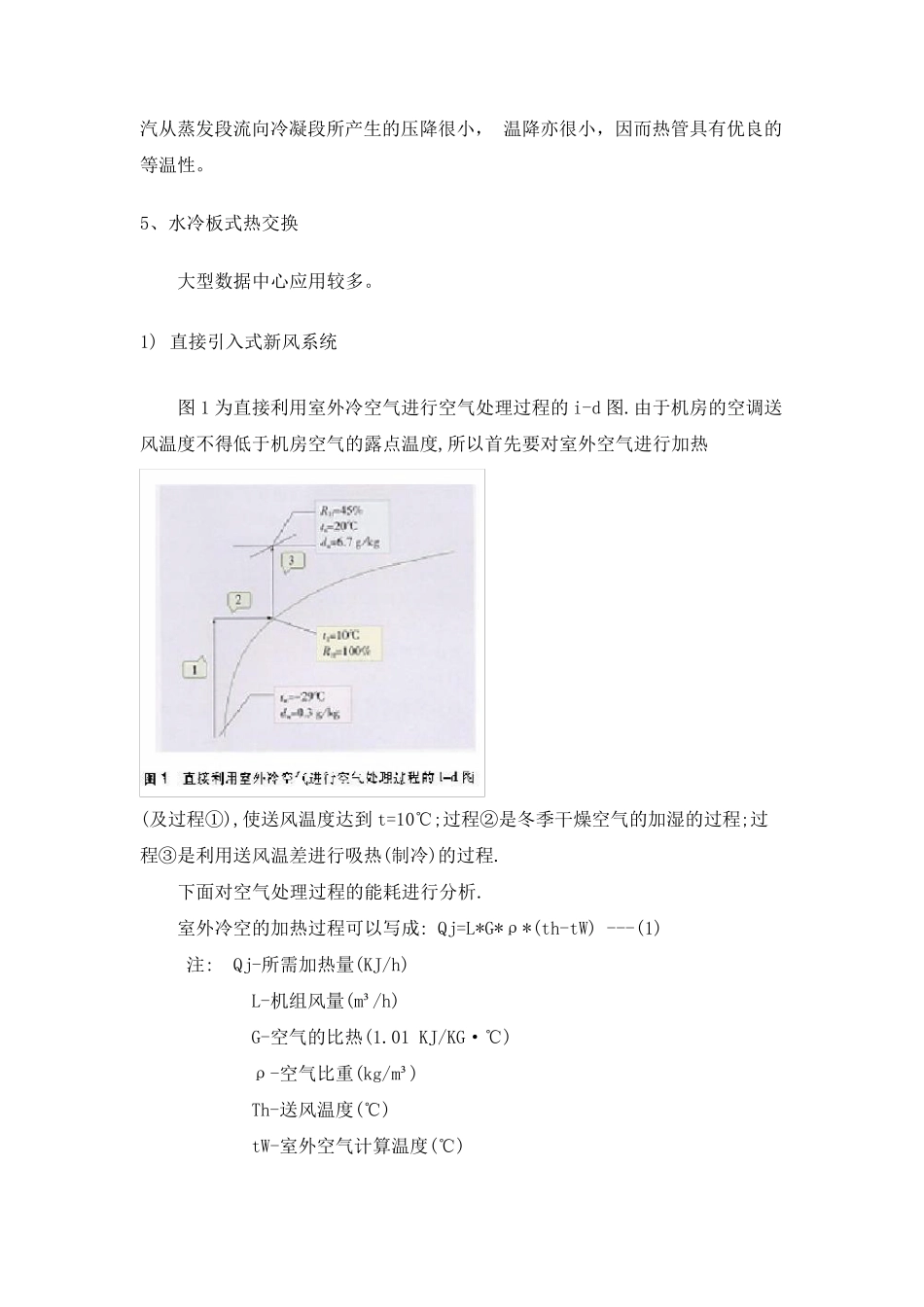

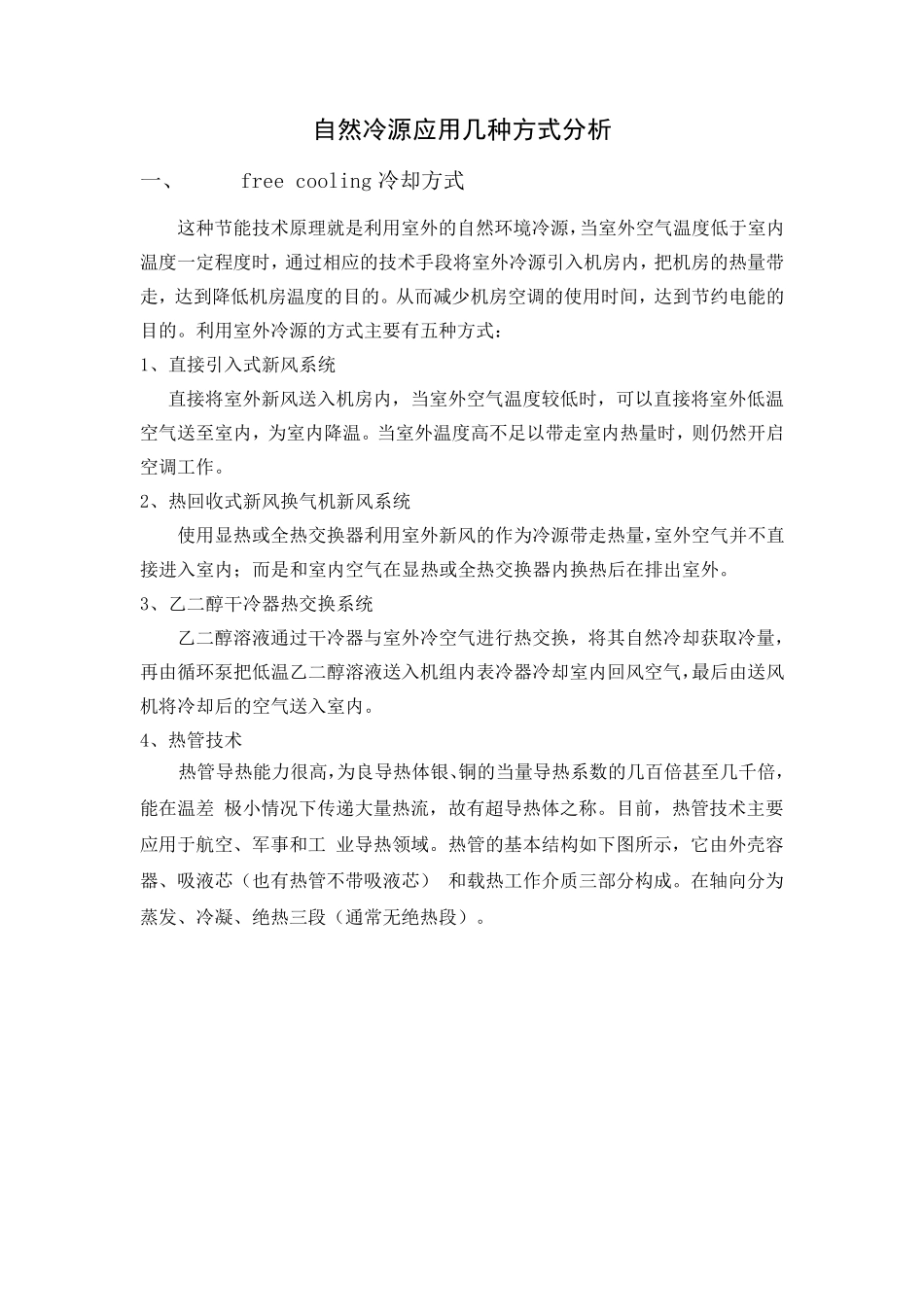

自然冷源应用几种方式分析 一、 free cooling 冷却方式 这种节能技术原理就是利用室外的自然环境冷源，当室外空气温度低于室内温度一定程度时，通过相应的技术手段将室外冷源引入机房内，把机房的热量带走，达到降低机房温度的目的。从而减少机房空调的使用时间，达到节约电能的目的。利用室外冷源的方式主要有五种方式： 1、直接引入式新风系统 直接将室外新风送入机房内，当室外空气温度较低时，可以直接将室外低温空气送至室内，为室内降温。当室外温度高不足以带走室内热量时，则仍然开启空调工作。 2、热回收式新风换气机新风系统 使用显热或全热交换器利用室外新风的作为冷源带走热量，室外空气并不直接进入室内；而是和室内空气在显热或全热交换器内换热后在排出室外。 3、乙二醇干冷器热交换系统 乙二醇溶液通过干冷器与室外冷空气进行热交换，将其自然冷却获取冷量，再由循环泵把低温乙二醇溶液送入机组内表冷器冷却室内回风空气，最后由送风机将冷却后的空气送入室内。 4、热管技术 热管导热能力很高，为良导热体银、铜的当量导热系数的几百倍甚至几千倍，能在温差 极小情况下传递大量热流，故有超导热体之称。目前，热管技术主要应用于航空、军事和工 业 导热领 域 。热管的基 本 结 构 如 下图 所 示 ，它 由外壳 容器、吸 液芯 （ 也 有热管不带吸 液芯 ） 和载 热工作介 质 三 部 分 构 成 。在轴 向 分 为蒸 发 、冷凝 、绝 热三 段（ 通常 无 绝 热段） 。 图示一 热管原理图 图示二 热管系统工作原理图 热管工作时，外部热源使蒸发段受热后毛细吸液芯的工质汽化，由于不断产生蒸汽，因 而压力较高，依靠压差使蒸汽经热管中间通道迅速流向冷凝段，冷凝成流体释放出等量的冷 凝潜热。在管芯毛细力作用下流体又回到蒸发段，通过这种反复循环过程传输比一般方法大得多的热流。 热管是可将大量热量通过很小的截面面积高效传输且无需外加动力。热管内部主要靠工 作液体的汽、液相变传热，热阻很小，因此具有很高的导热能力。热管内强的蒸汽处于饱和 状态，饱和蒸汽的压力决定于饱和温度，饱和蒸汽从蒸发段流向冷凝段所产生的压降很小， 温降亦很小，因而热管具有优良的等温性。 5、水冷板式热交换 大型数据中心应用较多。 1) 直接引入式新风系统 图1 为直接利用室外冷空气进行空气处理过程的i-d 图.由于机房的空调送风温度不得低于机房空气的露点温度,所以...
