一种开关组件、采用该开关组件的直流接触器及容性负载预充电系统

一种开关组件、采用该开关组件的直流接触器及容性负载预充电系统_第1页
1/13
一种开关组件、采用该开关组件的直流接触器及容性负载预充电系统_第2页
2/13
一种开关组件、采用该开关组件的直流接触器及容性负载预充电系统_第3页
3/13

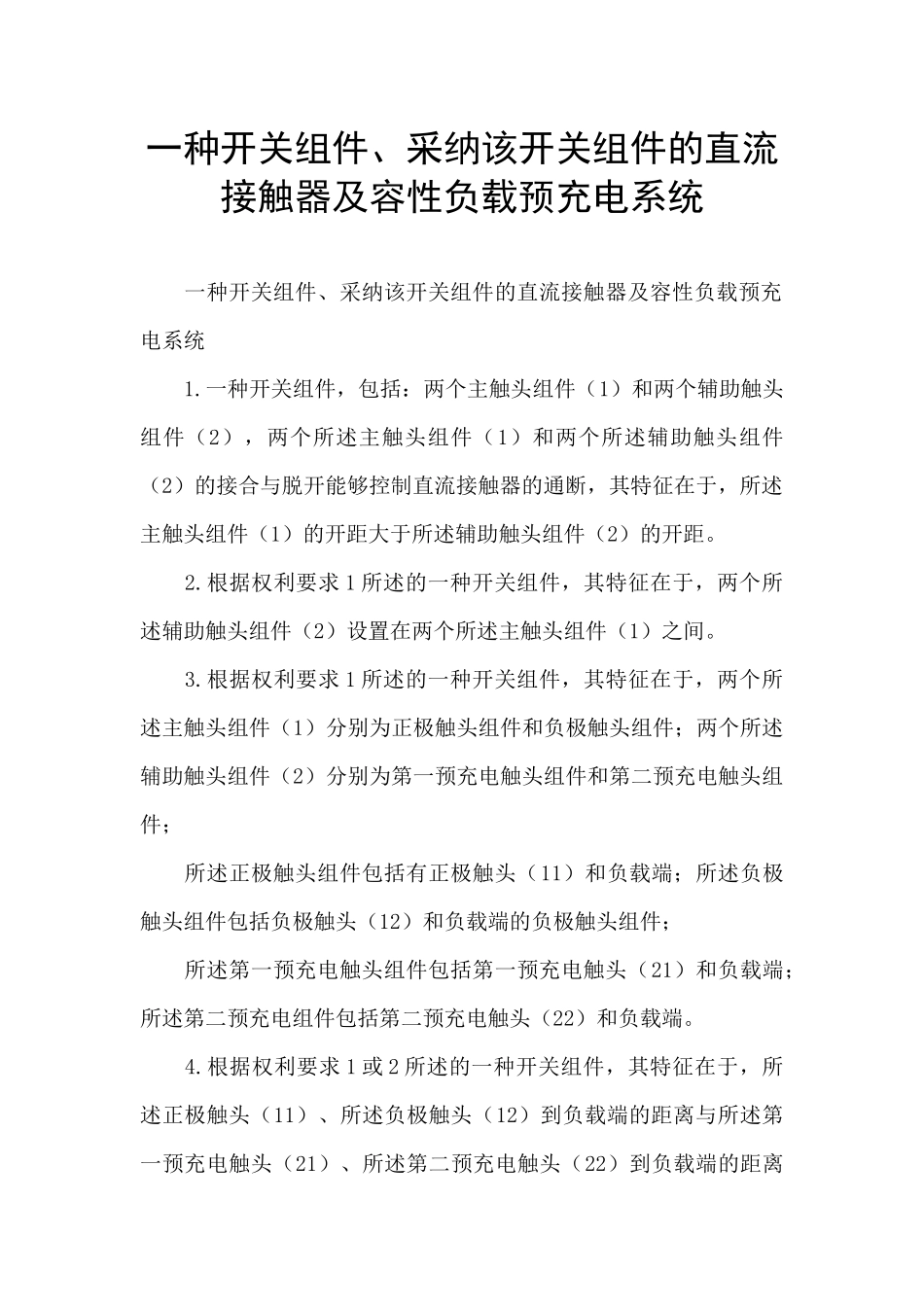

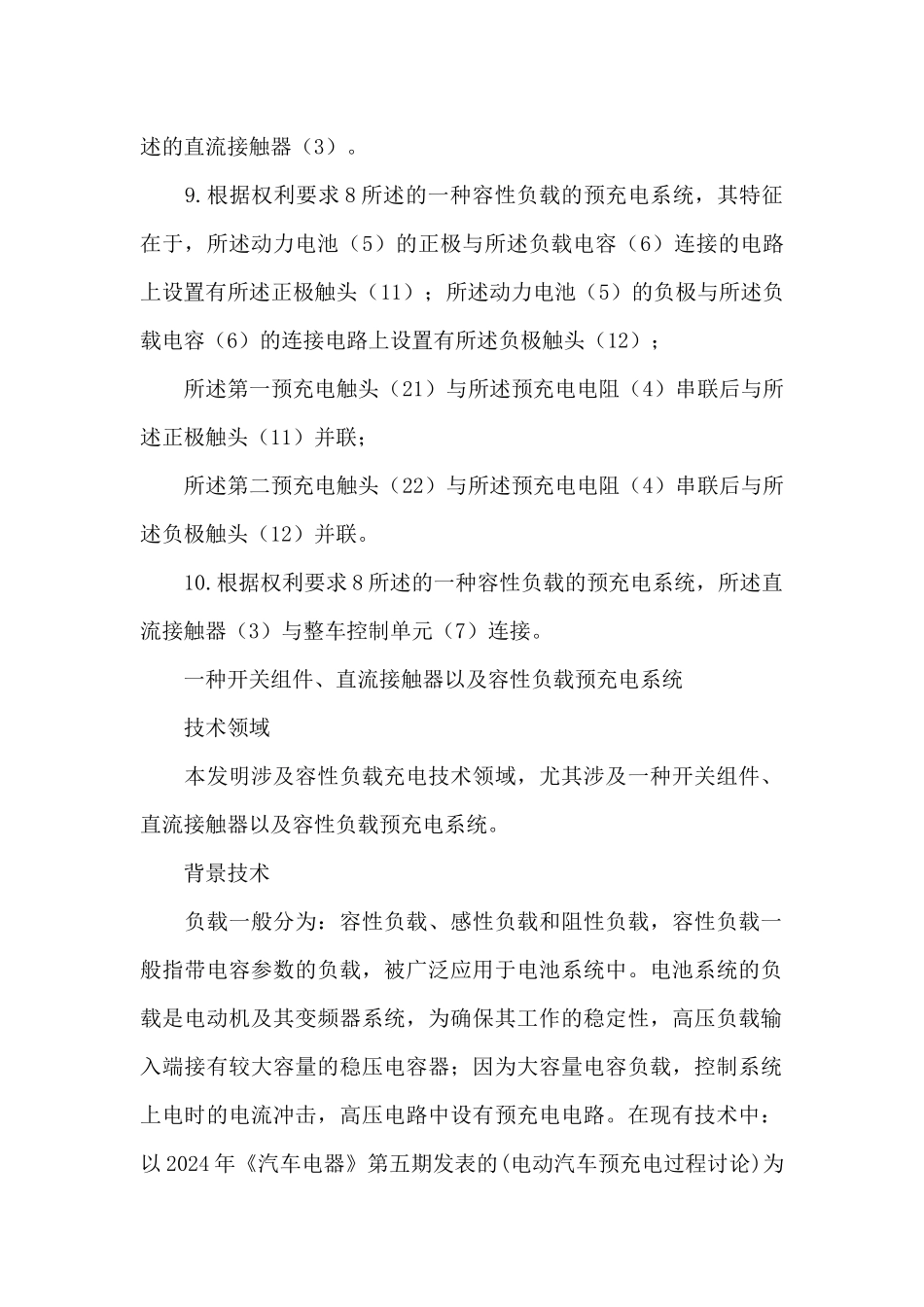

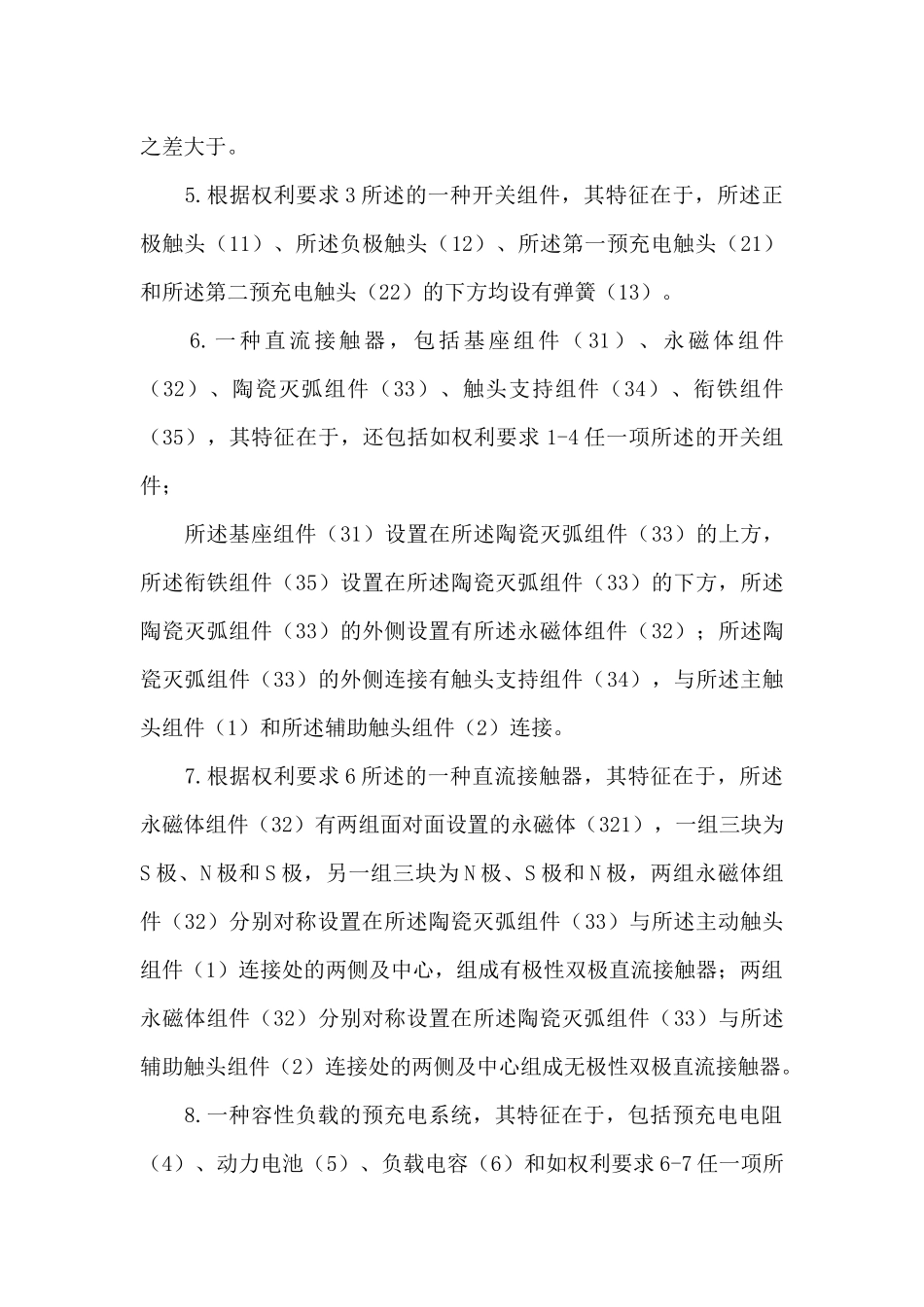

一种开关组件、采纳该开关组件的直流接触器及容性负载预充电系统 一种开关组件、采纳该开关组件的直流接触器及容性负载预充电系统 1.一种开关组件,包括:两个主触头组件(1)和两个辅助触头组件(2),两个所述主触头组件(1)和两个所述辅助触头组件(2)的接合与脱开能够控制直流接触器的通断,其特征在于,所述主触头组件(1)的开距大于所述辅助触头组件(2)的开距。 2.根据权利要求 1 所述的一种开关组件,其特征在于,两个所述辅助触头组件(2)设置在两个所述主触头组件(1)之间。 3.根据权利要求 1 所述的一种开关组件,其特征在于,两个所述主触头组件(1)分别为正极触头组件和负极触头组件;两个所述辅助触头组件(2)分别为第一预充电触头组件和第二预充电触头组件; 所述正极触头组件包括有正极触头(11)和负载端;所述负极触头组件包括负极触头(12)和负载端的负极触头组件; 所述第一预充电触头组件包括第一预充电触头(21)和负载端;所述第二预充电组件包括第二预充电触头(22)和负载端。 4.根据权利要求 1 或 2 所述的一种开关组件,其特征在于,所述正极触头(11)、所述负极触头(12)到负载端的距离与所述第一预充电触头(21)、所述第二预充电触头(22)到负载端的距离之差大于。 5.根据权利要求 3 所述的一种开关组件,其特征在于,所述正极触头(11)、所述负极触头(12)、所述第一预充电触头(21)和所述第二预充电触头(22)的下方均设有弹簧(13)。 6.一种直流接触器,包括基座组件( 31)、永磁体组件(32)、陶瓷灭弧组件(33)、触头支持组件(34)、衔铁组件(35),其特征在于,还包括如权利要求 1-4 任一项所述的开关组件; 所述基座组件(31)设置在所述陶瓷灭弧组件(33)的上方,所述衔铁组件(35)设置在所述陶瓷灭弧组件(33)的下方,所述陶瓷灭弧组件(33)的外侧设置有所述永磁体组件(32);所述陶瓷灭弧组件(33)的外侧连接有触头支持组件(34),与所述主触头组件(1)和所述辅助触头组件(2)连接。 7.根据权利要求 6 所述的一种直流接触器,其特征在于,所述永磁体组件(32)有两组面对面设置的永磁体(321),一组三块为S 极、N 极和 S 极,另一组三块为 N 极、S 极和 N 极,两组永磁体组件(32)分别对称设置在所述陶瓷灭弧组件(33)与所述主动触头组件(1)连接处的两侧及中心,组成有极性双极直流接触器;两组永磁体组件(32)分别对称设置在所述...
