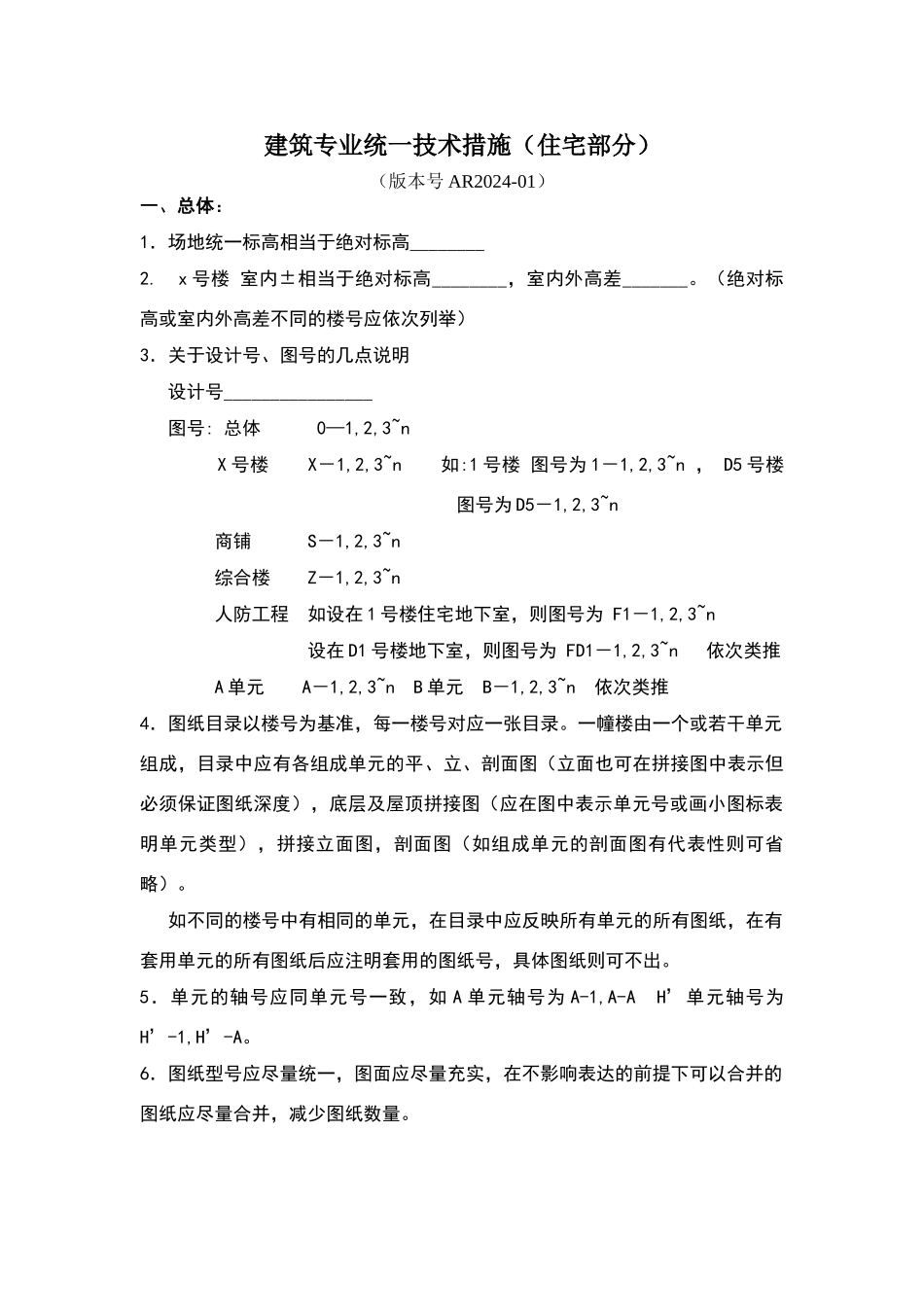

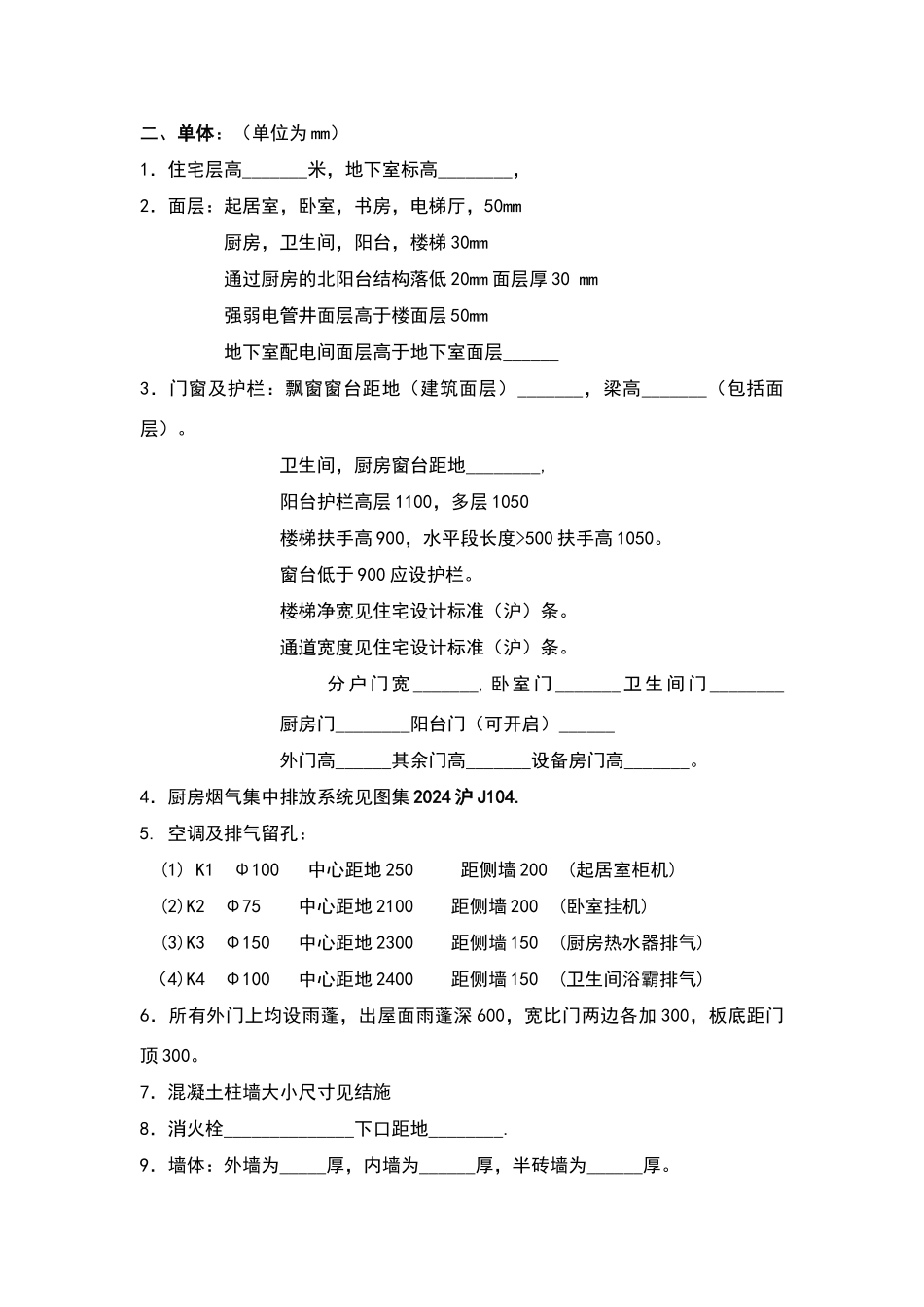

建筑专业统一技术措施（住宅部分）（版本号 AR2024-01）一、总体：1．场地统一标高相当于绝对标高________2. x 号楼 室内±相当于绝对标高________，室内外高差_______。（绝对标高或室内外高差不同的楼号应依次列举）3．关于设计号、图号的几点说明设计号________________ 图号: 总体 0—1,2,3~n X 号楼 X－1,2,3~n 如:1 号楼 图号为 1－1,2,3~n ， D5 号楼 图号为 D5－1,2,3~n 商铺 S－1,2,3~n 综合楼 Z－1,2,3~n 人防工程 如设在 1 号楼住宅地下室，则图号为 F1－1,2,3~n 设在 D1 号楼地下室，则图号为 FD1－1,2,3~n 依次类推 A 单元 A－1,2,3~n B 单元 B－1,2,3~n 依次类推4．图纸目录以楼号为基准，每一楼号对应一张目录。一幢楼由一个或若干单元组成，目录中应有各组成单元的平、立、剖面图（立面也可在拼接图中表示但必须保证图纸深度），底层及屋顶拼接图（应在图中表示单元号或画小图标表明单元类型），拼接立面图，剖面图（如组成单元的剖面图有代表性则可省略）。 如不同的楼号中有相同的单元，在目录中应反映所有单元的所有图纸，在有套用单元的所有图纸后应注明套用的图纸号，具体图纸则可不出。5．单元的轴号应同单元号一致，如 A 单元轴号为 A-1,A-A H’单元轴号为H’-1,H’-A。6．图纸型号应尽量统一，图面应尽量充实，在不影响表达的前提下可以合并的图纸应尽量合并，减少图纸数量。二、单体：（单位为 mm）1．住宅层高_______米，地下室标高________，2．面层：起居室，卧室，书房，电梯厅，50mm 厨房，卫生间，阳台，楼梯 30mm 通过厨房的北阳台结构落低 20mm 面层厚 30 mm 强弱电管井面层高于楼面层 50mm 地下室配电间面层高于地下室面层______3．门窗及护栏：飘窗窗台距地（建筑面层）_______，梁高_______（包括面层）。 卫生间，厨房窗台距地________, 阳台护栏高层 1100，多层 1050 楼梯扶手高 900，水平段长度>500 扶手高 1050。 窗台低于 900 应设护栏。 楼梯净宽见住宅设计标准（沪）条。 通道宽度见住宅设计标准（沪）条。 分 户 门 宽 _______, 卧 室 门 _______ 卫 生 间 门 ________ 厨房门________阳台门（可开启）______ 外门高______其余门高_______设备房门高_______。4．厨房烟气集中排放系统见图集 2024 沪 J104.5. 空调及排气留孔： (1) K1 Φ100 中心距地 250 距侧墙 200 (起居室柜机) (2)K2 Φ75 ...
