自行车构成及材料

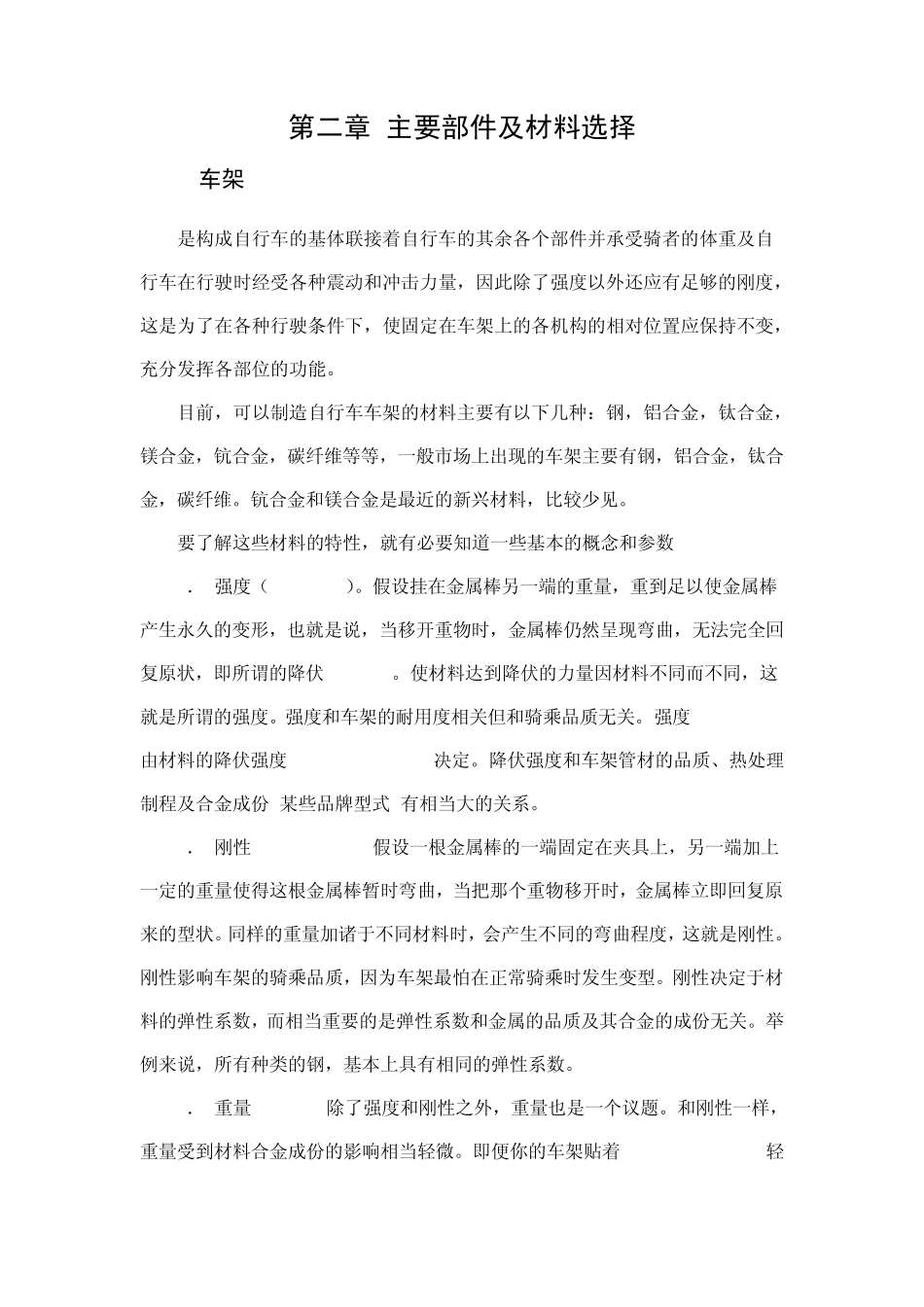

第二章 主要部件及材料选择 3.1 车架 是构成自行车的基体联接着自行车的其余各个部件并承受骑者的体重及自行车在行驶时经受各种震动和冲击力量，因此除了强度以外还应有足够的刚度，这是为了在各种行驶条件下，使固定在车架上的各机构的相对位置应保持不变，充分发挥各部位的功能。 目前，可以制造自行车车架的材料主要有以下几种：钢，铝合金，钛合金，镁合金，钪合金，碳纤维等等，一般市场上出现的车架主要有钢，铝合金，钛合金，碳纤维。钪合金和镁合金是最近的新兴材料，比较少见。 要了解这些材料的特性，就有必要知道一些基本的概念和参数 1． 强度（STRENGTH）。假设挂在金属棒另一端的重量，重到足以使金属棒产生永久的变形，也就是说，当移开重物时，金属棒仍然呈现弯曲，无法完全回复原状，即所谓的降伏(yield)。使材料达到降伏的力量因材料不同而不同，这就是所谓的强度。强度和车架的耐用度相关但和骑乘品质无关。强度(strength)由材料的降伏强度(yield strength)决定。降伏强度和车架管材的品质、热处理制程及合金成份(某些品牌型式)有相当大的关系。 2． 刚性 (STIFFNESS) 假设一根金属棒的一端固定在夹具上，另一端加上一定的重量使得这根金属棒暂时弯曲，当把那个重物移开时，金属棒立即回复原来的型状。同样的重量加诸于不同材料时，会产生不同的弯曲程度，这就是刚性。刚性影响车架的骑乘品质，因为车架最怕在正常骑乘时发生变型。刚性决定于材料的弹性系数，而相当重要的是弹性系数和金属的品质及其合金的成份无关。举例来说，所有种类的钢，基本上具有相同的弹性系数。 3． 重量(WEIGHT)除了强度和刚性之外，重量也是一个议题。和刚性一样，重量受到材料合金成份的影响相当轻微。即便你的车架贴着 "Lite Steel TM"(轻 量化钢材)，事实上，所有的钢材几乎具有相等的重量。 以下就是我们常见的几种材料的一些特性 弹性系数(刚性) 强度 (降伏点 ) 重量(千克/立方米) 钢材 30 46---162 7800---8200 铝合金 10-11 11-59(4-22退火后) 2700—3200 钛合金 15-16.5 40-120 4500—4700 要注意，刚性和重量和材料的品质、热处理或合金成份无关。举例来说，所有的车用钢管，从大卖场的廉价单车到价值数千美元的单车都有相同的弹性系数30，以及490的重量。 由上表中我们可以看出，我们用这几种材料做车架，在管材的形状和厚度相同的情况下，铝制车架的刚性只有钢制车架的三分之一，钛制车架也只有...
