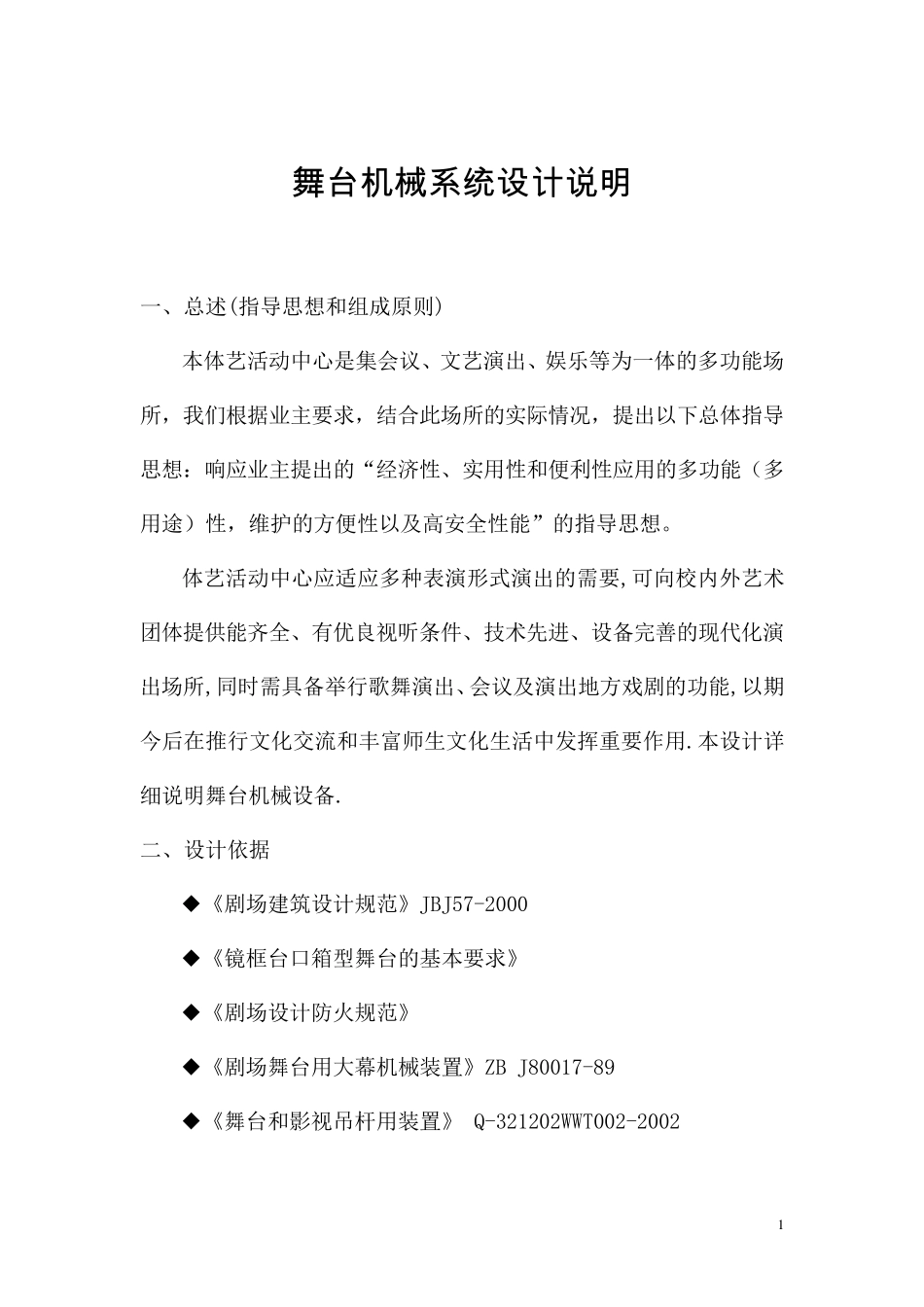

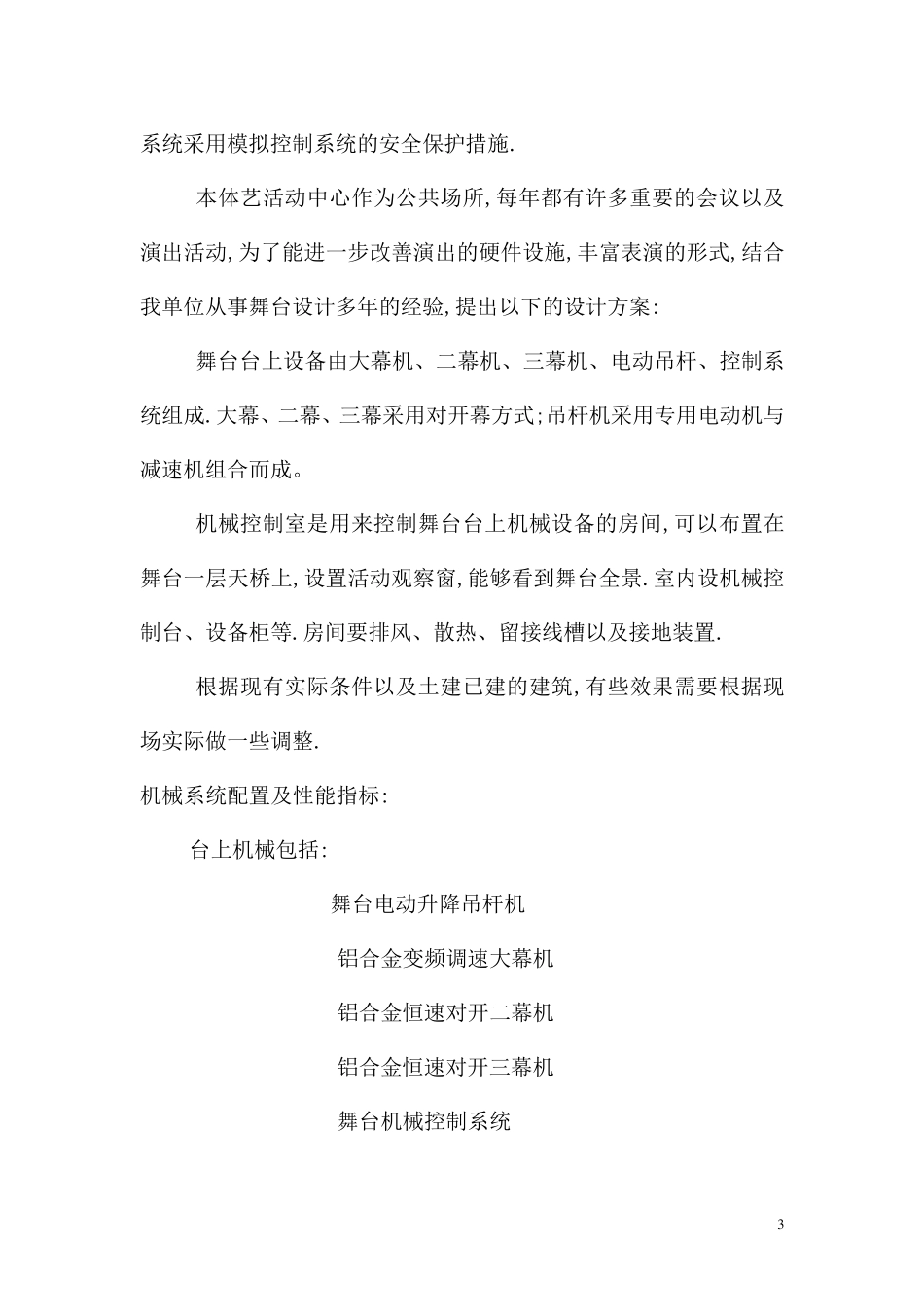

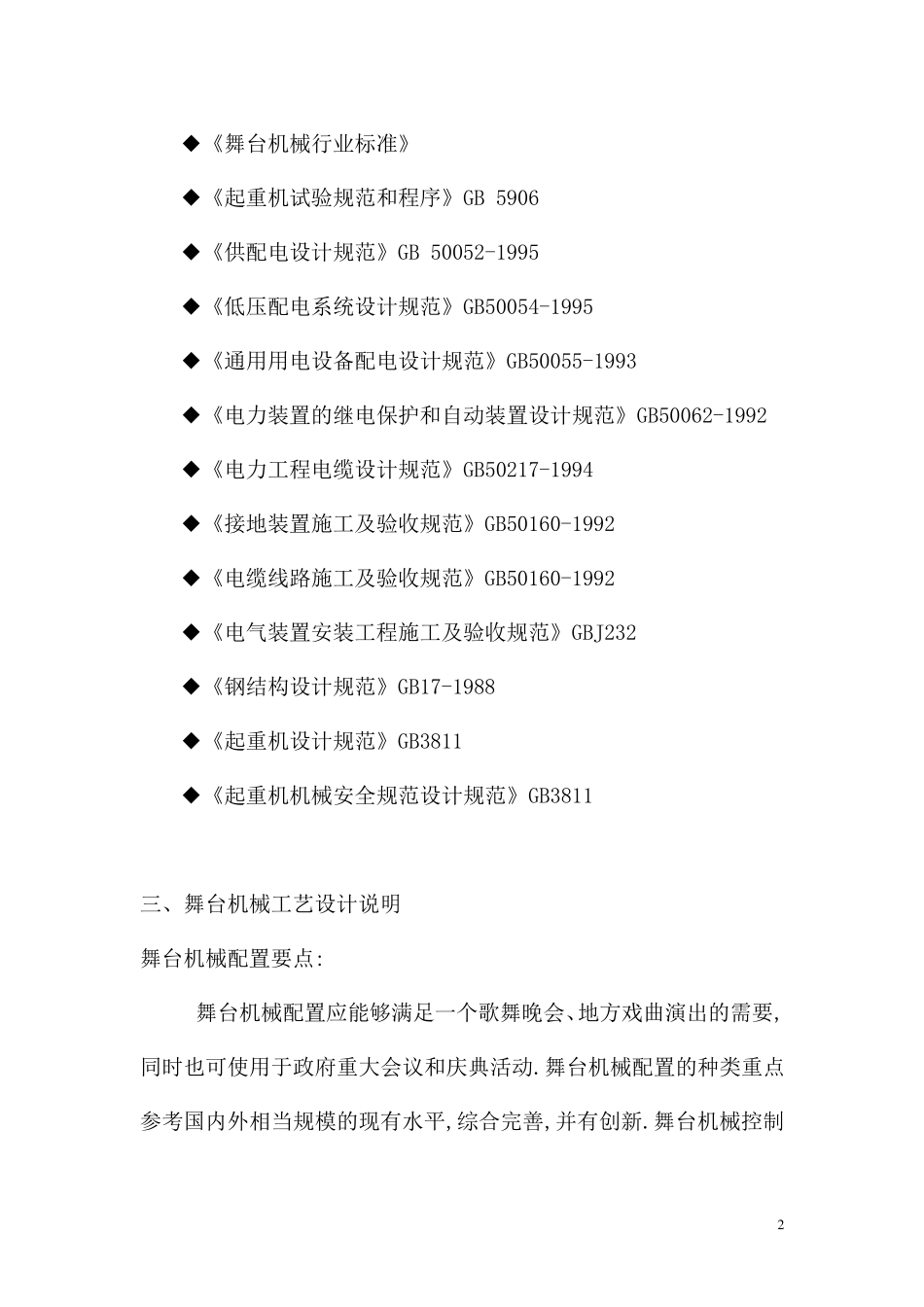

1 舞 台机械系统设计说明 一、总述(指导思想和组成原则) 本体艺活动中心是集会议、文艺演出、娱乐等为一体的多功能场所，我们根据业主要求，结合此场所的实际情况，提出以下总体指导思想：响应业主提出的“经济性、实用性和便利性应用的多功能（多用途）性，维护的方便性以及高安全性能”的指导思想。 体艺活动中心应适应多种表演形式演出的需要,可向校内外艺术团体提供能齐全、有优良视听条件、技术先进、设备完善的现代化演出场所,同时需具备举行歌舞演出、会议及演出地方戏剧的功能,以期今后在推行文化交流和丰富师生文化生活中发挥重要作用.本设计详细说明舞台机械设备. 二、设计依据 ◆《剧场建筑设计规范》JBJ57-2000 ◆《镜框台口箱型舞台的基本要求》 ◆《剧场设计防火规范》 ◆《剧场舞台用大 幕 机械装 置 》ZB J80017-89 ◆《舞台和影 视吊 杆 用装 置 》 Q-321202WWT002-2002 2 ◆《舞台机械行业标准》 ◆《起重机试验规范和程序》GB 5906 ◆《供配电设计规范》GB 50052-1995 ◆《低压配电系统设计规范》GB50054-1995 ◆《通用用电设备配电设计规范》GB50055-1993 ◆《电力装置的继电保护和自动装置设计规范》GB50062-1992 ◆《电力工程电缆设计规范》GB50217-1994 ◆《接地装置施工及验收规范》GB50160-1992 ◆《电缆线路施工及验收规范》GB50160-1992 ◆《电气装置安装工程施工及验收规范》GBJ232 ◆《钢结构设计规范》GB17-1988 ◆《起重机设计规范》GB3811 ◆《起重机机械安全规范设计规范》GB3811 三、舞台机械工艺设计说明 舞台机械配置要点: 舞台机械配置应能够满足一个歌舞晚会、地方戏曲演出的需要,同时也可使用于政府重大会议和庆典活动.舞台机械配置的种类重点参考国内外相当规模的现有水平,综合完善,并有创新.舞台机械控制 3 系统采用模拟控制系统的安全保护措施. 本体艺活动中心作为公共场所,每年都有许多重要的会议以及演出活动,为了能进一步改善演出的硬件设施,丰富表演的形式,结合我单位从事舞台设计多年的经验,提出以下的设计方案: 舞台台上设备由大幕机、二幕机、三幕机、电动吊杆、控制系统组成.大幕、二幕、三幕采用对开幕方式;吊杆机采用专用电动机与减速机组合而成。 机械控制室是用来控制舞台台上机械设备的房间,可以布置在舞台一层天桥上,设置活动观察窗,能够看到舞台全景.室内设机械控制台、设备柜等.房间要排风、散热、留接线槽以及接地装置. 根据现有实际...
