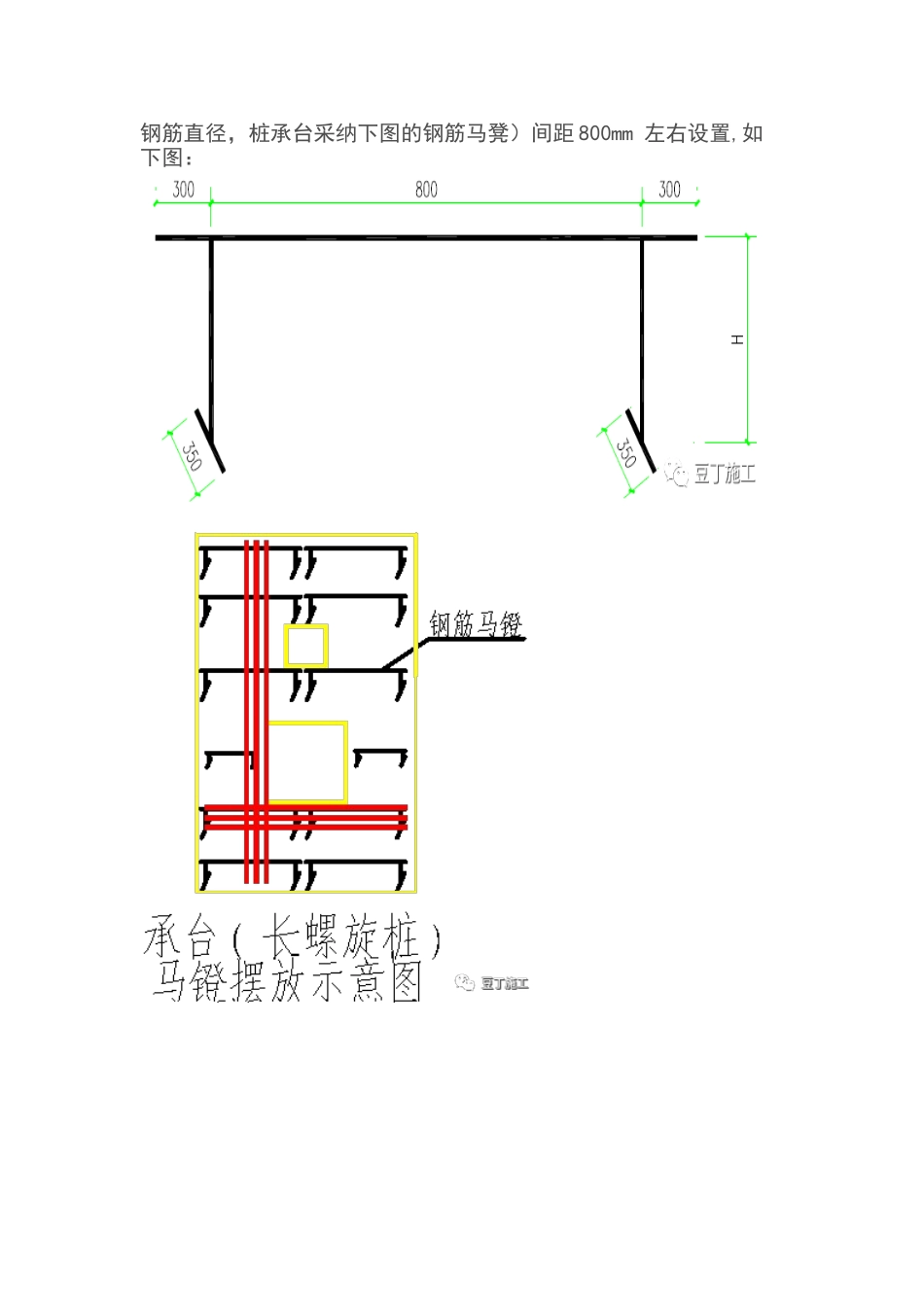

16G101 丨基础、柱、梁、板、楼梯、剪力墙钢筋绑扎要点大汇总(大量节点图)案例工程简介:1、基础结构形式:人工挖孔桩、长螺旋挖孔桩、独立基础、条形基础、承台基础。2、主体结构形式:框架结构、钢混结构。3、孔桩部分:长螺旋桩及人工挖孔桩桩身钢筋采纳焊接。4、基础及主体部分:φ16 及以上的钢筋使用机械连接,直径小于16 的使用绑扎搭接。一、基础底板钢筋绑扎1、基础底板钢筋绑扎施工流程:1)在底板钢筋绑扎前,先根据设计要求钢筋间距,算出底板需用的钢筋,根数,在垫层上放出底板钢筋摆放的位置线,(包括地梁钢筋位置线)和墙柱插筋位置线。2)承台钢筋绑扎先铺底板下层钢筋。根据设计和法律规范要求,决定下层钢筋哪个方向钢筋在下面,参照 16G101-1 第 66-70 页安装,绑完下层钢筋后,按间距 左右设置钢筋马凳,马凳及附加钢筋应支设在下层钢筋网上,不得直接落在保护层,在马凳上摆放纵横两个方向定位钢筋,钢筋上下次序及绑扣方法同底板下层钢筋。马凳高度 H=承台高—混凝土保护层厚—上层双向钢筋直径—下部钢筋单向钢筋直径,桩承台采纳下图的钢筋马凳)间距 800mm 左右设置,如下图:马镫使用 14 的钢筋进行加工2、基础底板绑扎方法在绑底板的同时做好底板梁的绑扎,即先先绑东西向后绑南北向的方法排列钢筋。其接头位置“下层铁在跨中,上层铁在支座”。梁板式基础部位钢筋接头必须按 50%错开,要严格根据配料单的顺序及位置准确排放基础底板下铁保护层为 40(50)㎜,上铁为 30mm。板上、下铁中间用马凳铁支起,间距 800mm,马凳高度=底板厚-上下保护层-上层双向钢筋直径-下层单向钢筋直径。马镫使用 14 的钢筋进行加工二、柱子钢筋绑扎工艺流程:弹柱子线 → 剔凿柱混凝土表面浮浆 → 修理柱子筋 → 套柱箍筋 → 安装竖向受力筋 →画箍筋间距线 → 绑箍筋 →安装垫块。1、按图纸要求间距,计算好每根柱箍筋数量,在柱子钢筋上用粉笔划出箍筋间距。2、从上往下套箍筋,将其与主筋采纳缠扣绑扎。箍筋与主筋垂直,箍筋转角与主筋交接点均要绑扎,主筋与箍筋非转角部分的相交点也应全绑扎。箍筋的接头(即弯钩叠合处)应沿柱子竖向交错布置。3、柱筋保护层:使用塑料卡环,,根据竖向间距 500mm 卡在柱角位置,水平方向根据 400mm 设置,以保证主筋保护层厚度的正确。4、绑扎端柱时应注意其锚固必须满足设计图纸及国标 16G101-要求。5、在柱、梁的交接点处,柱的箍筋与梁的主筋应配...
