供热产品使用说明书

供热产品使用说明书_第1页
1/15
供热产品使用说明书_第2页
2/15
供热产品使用说明书_第3页
3/15

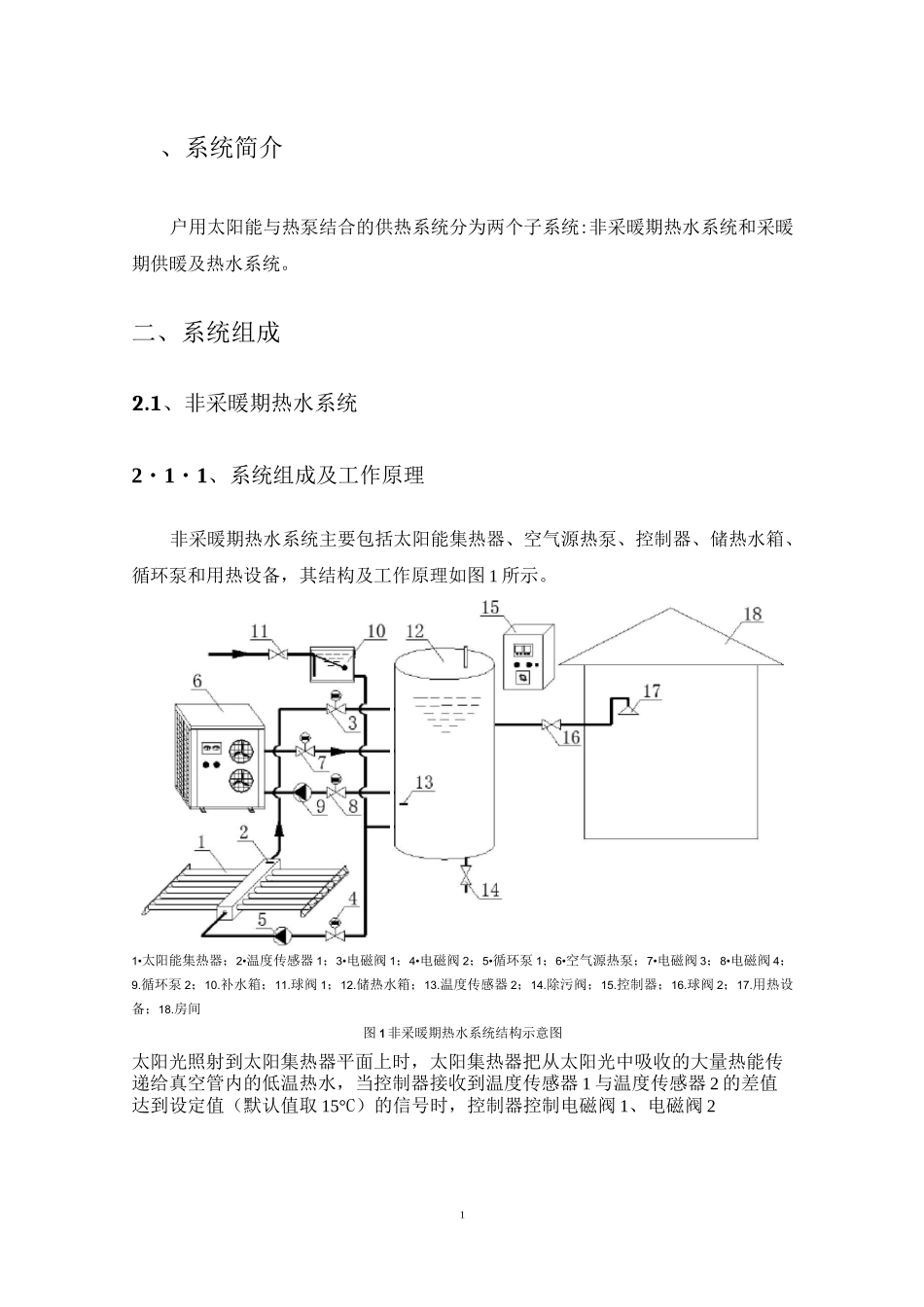

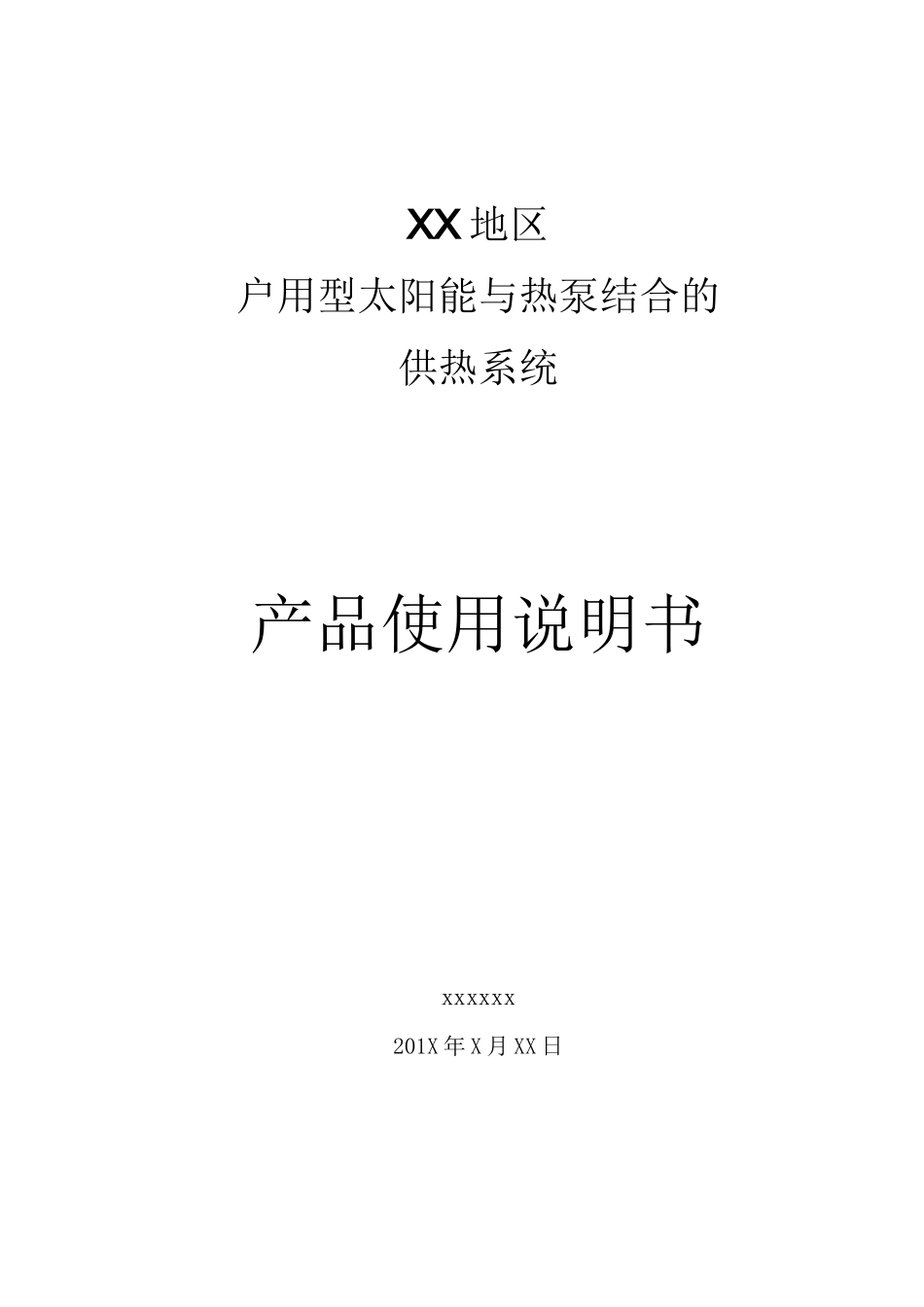

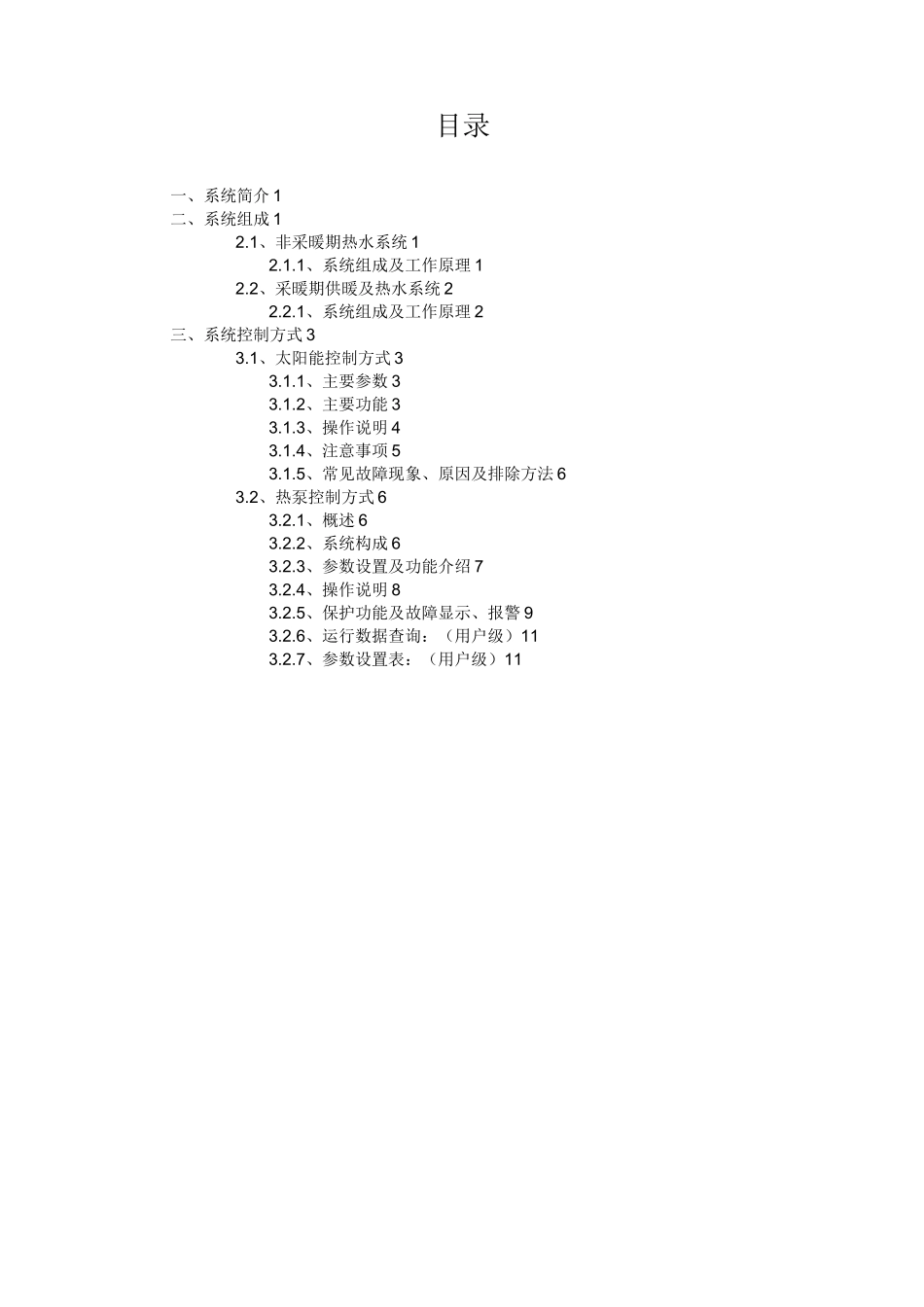

XX 地区户用型太阳能与热泵结合的供热系统产品使用说明书xxxxxx201X 年 X 月 XX 日目录一、系统简介 1二、系统组成 12.1、非采暖期热水系统 12.1.1、系统组成及工作原理 12.2、采暖期供暖及热水系统 22.2.1、系统组成及工作原理 2三、系统控制方式 33.1、太阳能控制方式 33.1.1、主要参数 33.1.2、主要功能 33.1.3、操作说明 43.1.4、注意事项 53.1.5、常见故障现象、原因及排除方法 63.2、热泵控制方式 63.2.1、概述 63.2.2、系统构成 63.2.3、参数设置及功能介绍 73.2.4、操作说明 83.2.5、保护功能及故障显示、报警 93.2.6、运行数据查询:(用户级)113.2.7、参数设置表:(用户级)111、系统简介户用太阳能与热泵结合的供热系统分为两个子系统:非采暖期热水系统和采暖期供暖及热水系统。二、系统组成2.1、非采暖期热水系统2・1・1、系统组成及工作原理非采暖期热水系统主要包括太阳能集热器、空气源热泵、控制器、储热水箱、循环泵和用热设备,其结构及工作原理如图 1 所示。1•太阳能集热器;2•温度传感器 1;3•电磁阀 1;4•电磁阀 2;5•循环泵 1;6•空气源热泵;7•电磁阀 3;8•电磁阀 4;9.循环泵 2;10.补水箱;11.球阀 1;12.储热水箱;13.温度传感器 2;14.除污阀;15.控制器;16.球阀 2;17.用热设备;18.房间图 1 非采暖期热水系统结构示意图太阳光照射到太阳集热器平面上时,太阳集热器把从太阳光中吸收的大量热能传递给真空管内的低温热水,当控制器接收到温度传感器 1 与温度传感器 2 的差值达到设定值(默认值取 15°C)的信号时,控制器控制电磁阀 1、电磁阀 22打开,循环泵1 启动,然后太阳集热器内的高温热水通过循环泵1 进入到储热水箱,直至控制器接收到温度传感器1 与温度传感器2 的差值达到设定值(默认值取5C)的信号时,控制器控制电磁阀1、电磁阀2 关闭,循环泵1 停止;同时空气源热泵从空气中吸收的热能通过卡诺循环模式传递给储热水箱内的热水,空气源热泵也依靠温差进行循环:当温度传感器2 的值下降到设定值(默认值取55C)时,控制器控制电磁阀3、电磁阀4 打开,循环泵2 启动,直至温度传感器2 的值上升到设定值(默认值取60C)时,控制器控制电磁阀3、电磁阀4 关闭,循环泵2 停止;在系统循环过程中,补水箱用来补充损耗的水量。2.2、采暖期供暖及热水系统2・2・1、系统组成及工作原理非采暖期热水系统主要包括太阳能集热器、空气源热泵、散热器...
