舵系安装工艺规程

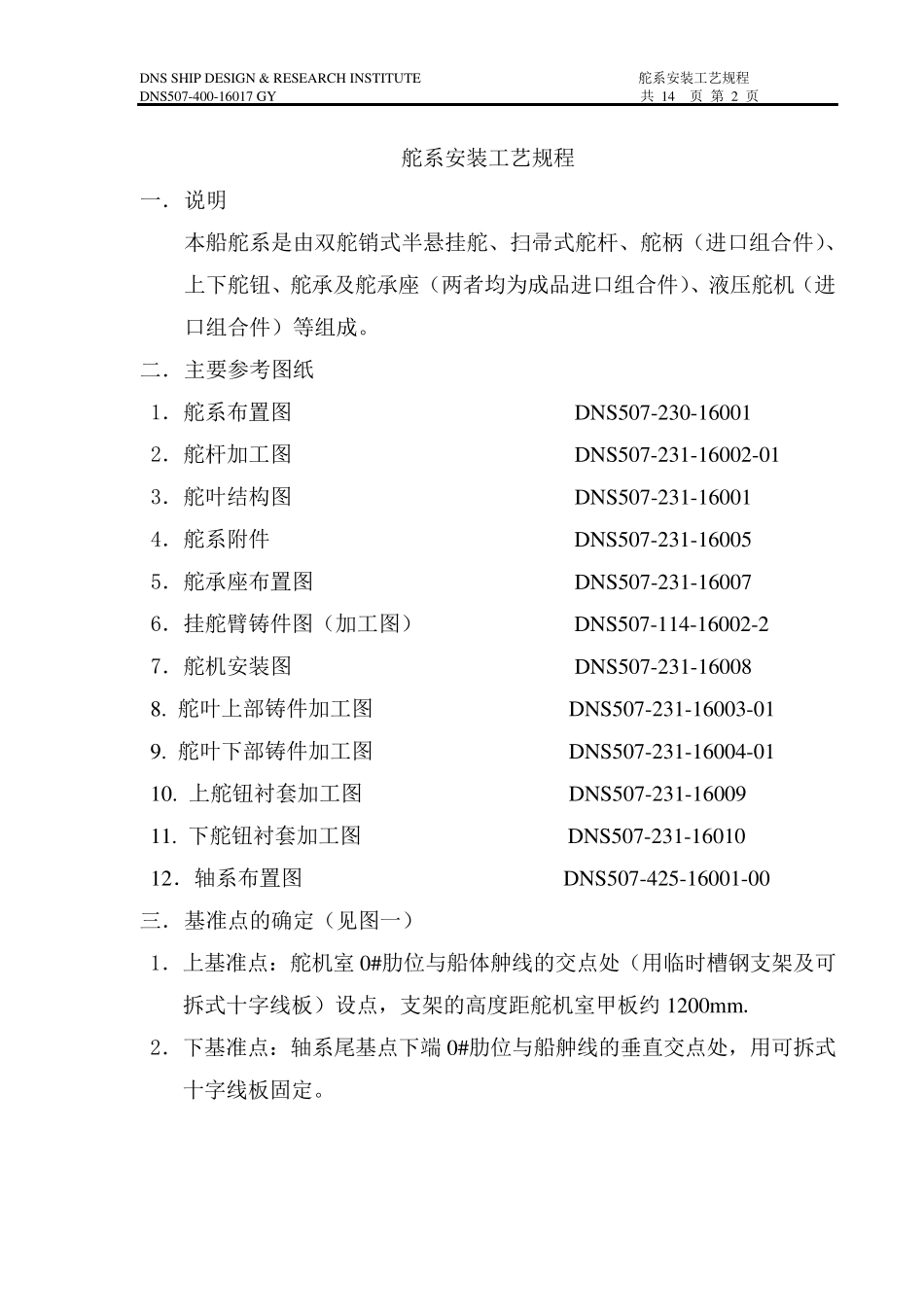

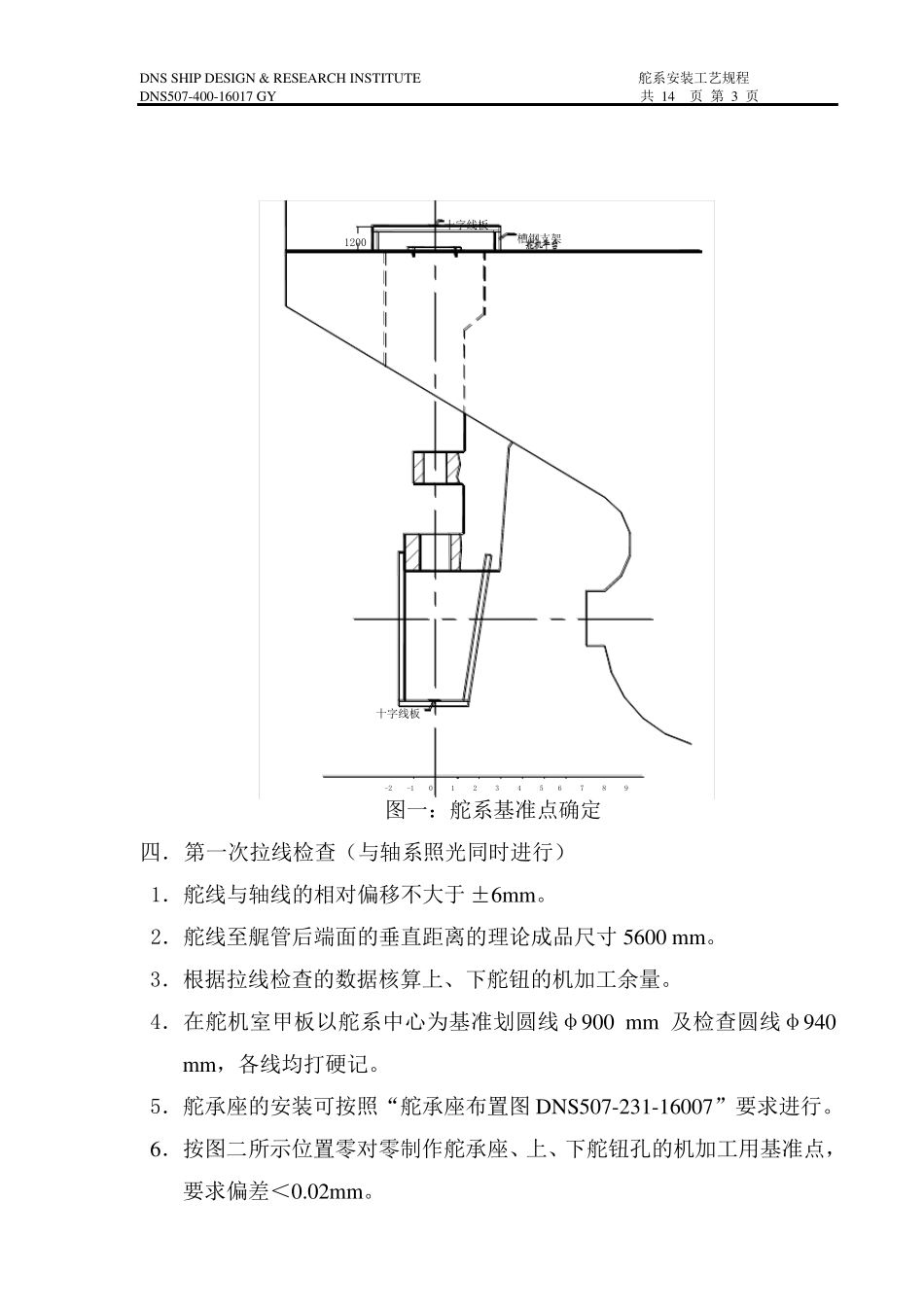

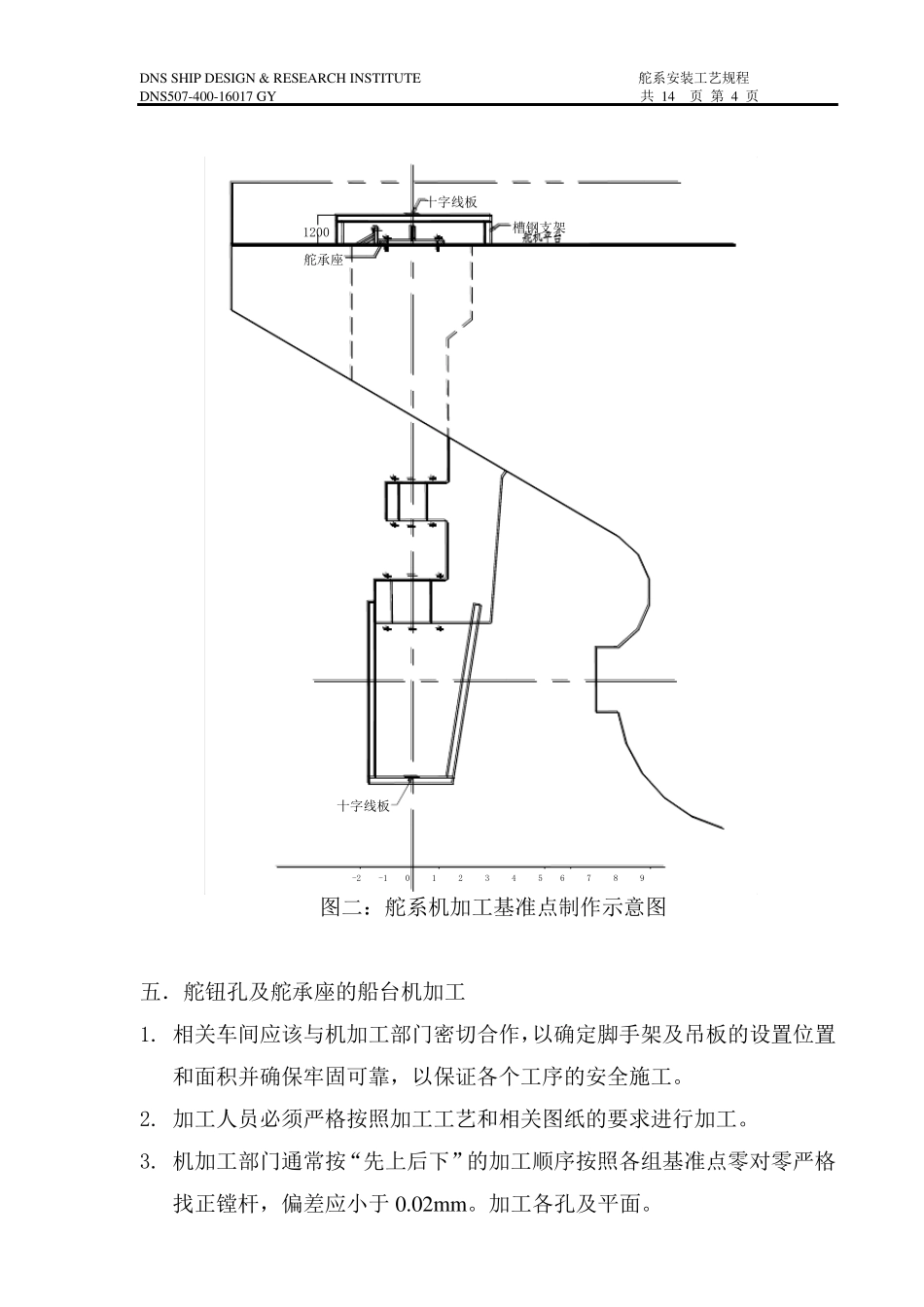

DNS SHIP DESIGN & RESEARCH INSTITUTE 舵系安装工艺规程 DNS507-400-16017 GY 共 14 页 第 2 页 舵系安装工艺规程 一． 说明 本船舵系是由双舵销式半悬挂舵、扫帚式舵杆、舵柄（进口组合件）、上下舵钮、舵承及舵承座（两者均为成品进口组合件）、液压舵机（进口组合件）等组成。 二． 主要参考图纸 1．舵系布置图 DNS507-230-16001 2．舵杆加工图 DNS507-231-16002-01 3．舵叶结构图 DNS507-231-16001 4．舵系附件 DNS507-231-16005 5．舵承座布置图 DNS507-231-16007 6．挂舵臂铸件图（加工图） DNS507-114-16002-2 7．舵机安装图 DNS507-231-16008 8. 舵叶上部铸件加工图 DNS507-231-16003-01 9. 舵叶下部铸件加工图 DNS507-231-16004-01 10. 上舵钮衬套加工图 DNS507-231-16009 11. 下舵钮衬套加工图 DNS507-231-16010 12．轴系布置图 DNS507-425-16001-00 三． 基准点的确定（见图一） 1．上基准点：舵机室 0#肋位与船体舯线的交点处（用临时槽钢支架及可拆式十字线板）设点，支架的高度距舵机室甲板约 1200mm. 2．下基准点：轴系尾基点下端 0#肋位与船舯线的垂直交点处，用可拆式十字线板固定。 DNS SHIP DESIGN & RESEARCH INSTITUTE 舵系安装工艺规程 DNS507-400-16017 GY 共 14 页 第 3 页 图一：舵系基准点确定 四． 第一次拉线检查（与轴系照光同时进行） 1．舵线与轴线的相对偏移不大于 ±6mm。 2．舵线至艉管后端面的垂直距离的理论成品尺寸 5600 mm。 3．根据拉线检查的数据核算上、下舵钮的机加工余量。 4．在舵机室甲板以舵系中心为基准划圆线φ900 mm 及检查圆线φ940 mm，各线均打硬记。 5．舵承座的安装可按照“舵承座布置图DNS507-231-16007”要求进行。 6．按图二所示位置零对零制作舵承座、上、下舵钮孔的机加工用基准点，要求偏差＜0.02mm。 十字线板槽钢支架十字线板 -2 -1 0 1 2 3 4 5 6 7 8 9 1200DNS SHIP DESIGN & RESEARCH INSTITUTE 舵系安装工艺规程 DNS507-400-16017 GY 共 14 页 第 4 页 图二：舵系机加工基准点制作示意图 五．舵钮孔及舵承座的船台机加工 1. 相关车间应该与机加工部门密切合作，以确定脚手架及吊板的设置位置和面积并确保牢固可靠，以保证各个工序的安全施工。 2. 加工人员必须严格按照加工工艺和相关图纸的要求进行加工。 3. 机加工部门通常按“先上后下”的加工...
