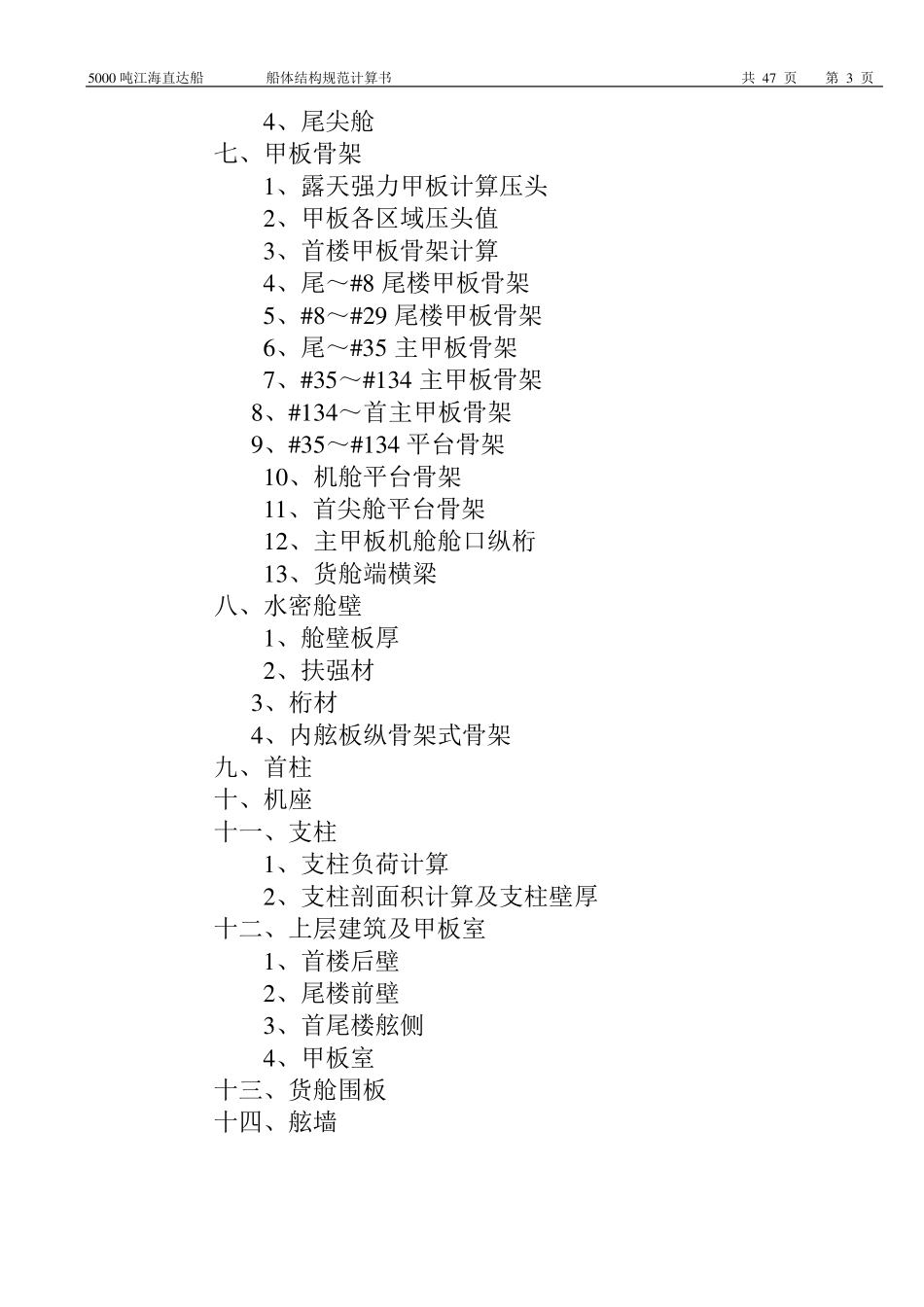

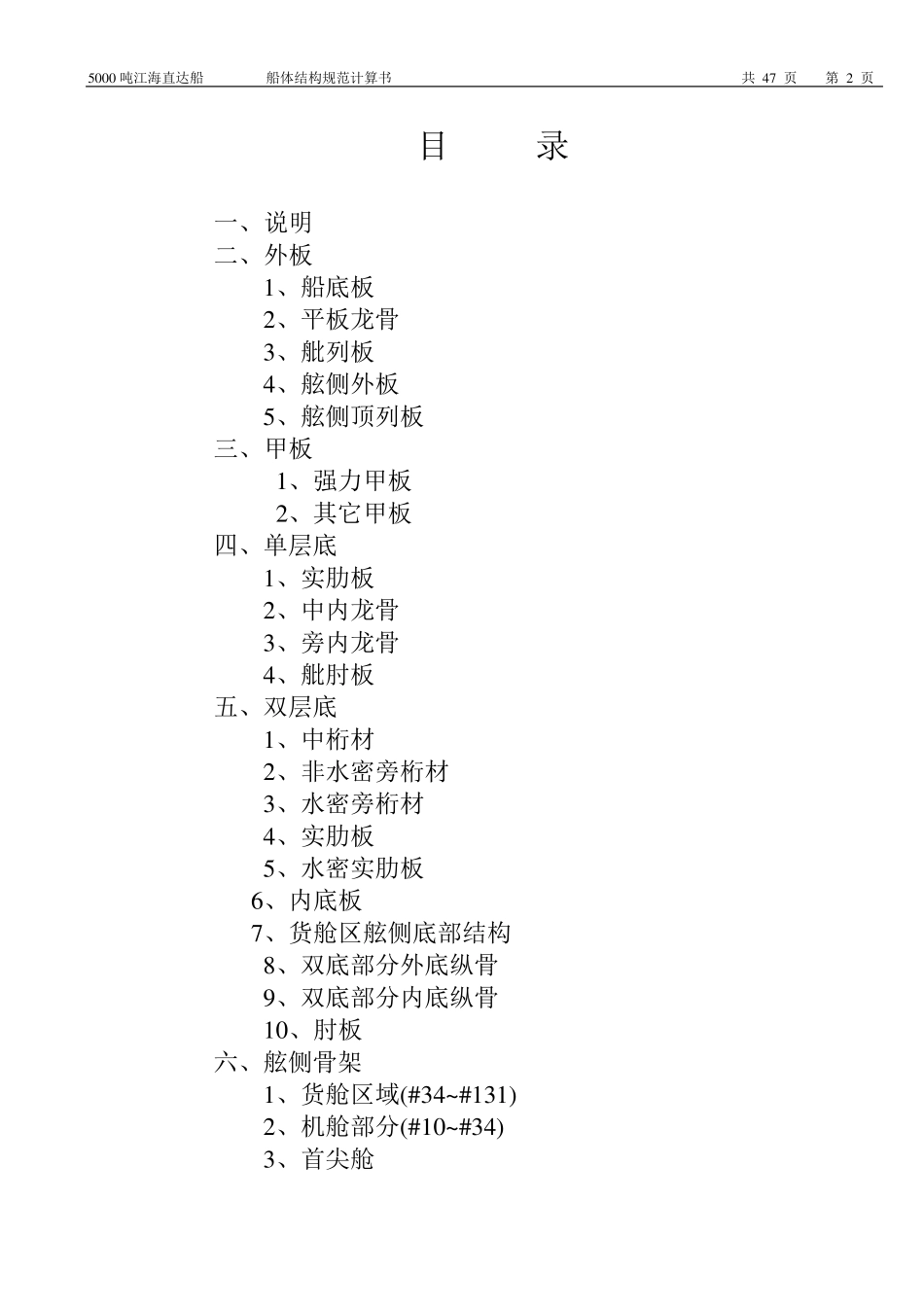

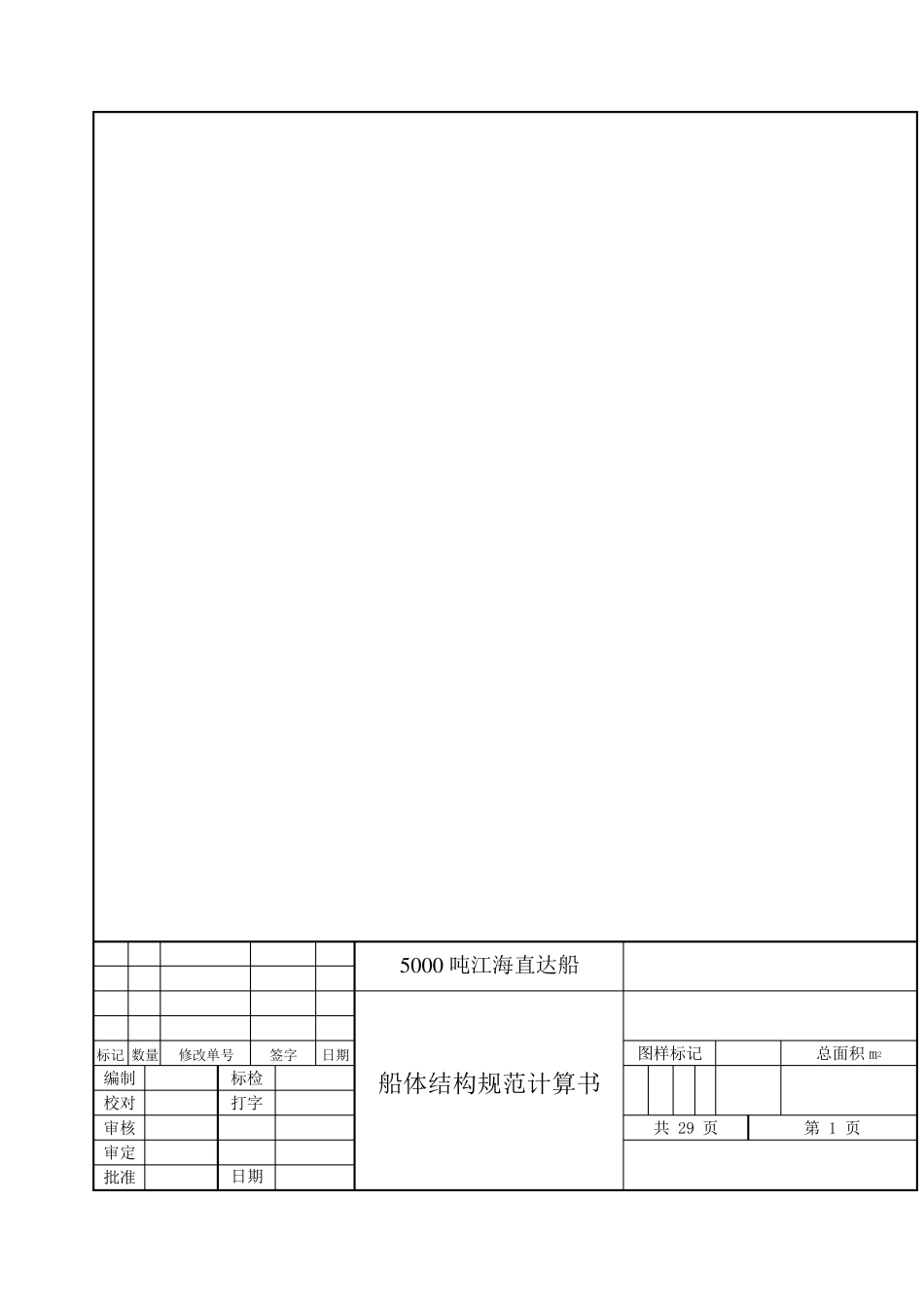

5000 吨江海直达船 船体结构规范计算书 标记 数量 修改单号 签字 日期 图样标记 总面积 m2 编制 标检 校对 打字 审核 共 29 页 第 1 页 审定 批准 日期 5000 吨江海直达船 船体结构规范计算书 共 47 页 第 2 页 目 录 一、说明 二、外板 1、船底板 2、平板龙骨 3、舭列板 4、舷侧外板 5、舷侧顶列板 三、甲板 1、强力甲板 2、其它甲板 四、单层底 1、实肋板 2、中内龙骨 3、旁内龙骨 4、舭肘板 五、双层底 1、中桁材 2、非水密旁桁材 3、水密旁桁材 4、实肋板 5、水密实肋板 6、内底板 7、货舱区舷侧底部结构 8、双底部分外底纵骨 9、双底部分内底纵骨 10、肘板 六、舷侧骨架 1、货舱区域(#34~#131) 2、机舱部分(#10~#34) 3、首尖舱 5 0 0 0 吨江海直达船 船体结构规范计算书 共 4 7 页 第 3 页 4 、尾尖舱 七、甲板骨架 1 、露天强力甲板计算压头 2 、甲板各区域压头值 3 、首楼甲板骨架计算 4 、尾~# 8 尾楼甲板骨架 5 、# 8 ~# 2 9 尾楼甲板骨架 6 、尾~# 3 5 主甲板骨架 7 、# 3 5 ~# 1 3 4 主甲板骨架 8 、# 1 3 4 ~首主甲板骨架 9 、# 3 5 ~# 1 3 4 平台骨架 1 0 、机舱平台骨架 1 1 、首尖舱平台骨架 1 2 、主甲板机舱舱口纵桁 1 3 、货舱端横梁 八、水密舱壁 1 、舱壁板厚 2 、扶强材 3 、桁材 4 、内舷板纵骨架式骨架 九、首柱 十、机座 十一、支柱 1 、支柱负荷计算 2 、支柱剖面积计算及支柱壁厚 十二、上层建筑及甲板室 1 、首楼后壁 2 、尾楼前壁 3 、首尾楼舷侧 4 、甲板室 十三、货舱围板 十四、舷墙 5000 吨江海直达船 船体结构规范计算书 共 47 页 第 4 页 一、说明 本船主要运输矿石及钢材,兼顾煤碳及水泥熟料等货物。航行于长江武汉至宁波中国近海航区及长江A、B 级航区。船舶结构首尾为横骨架形式,中部货舱区采用双底双舷、单甲板、纵骨架式形式,所有构件尺寸均按CCS《钢质海船入级与建造规范》(2001)要求计算。 1 、主要尺度 设计水线长:LWL 107.10 米 计算船长:L 104.10 米 型宽:B 17.5 米 型深:D 7.6 米 结构计算吃水:d 5.8 米 2 、主要尺度比 长深比:LB = 104.117.5 = 5.95> 5 宽深比:BD = 17.57.6 = 2.30 ≤ 2.5 舱口宽度比:bBl = 10.417.5 =0.594 < 0.6 舱口长度比:...
